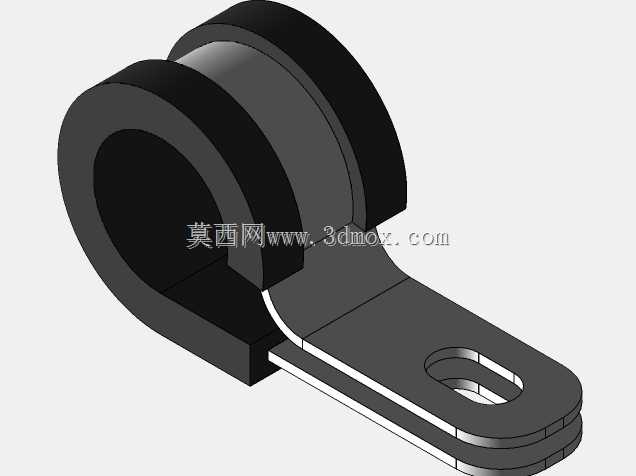

18mm管径带安装脚橡胶固定夹结构

　　这类带金属安装脚的橡胶固定夹，日常在工业现场的管线布设场景里出镜率极高，不管是气动设备的气源软管排布、传感器信号线缆的走线固定，还是小型液压管路的近距离定位，都能看到这类结构的应用。和纯金属管夹不同，内嵌的橡胶垫层直接和被固定的管件接触，能避免金属硬接触磨穿管壁，同时还能吸收设备运行时传递到管线上的振动，避免管线长期受振出现接头松脱、管壁疲劳开裂的问题。

　　从结构设计逻辑来看，这款夹体适配18mm外径的圆形管件，橡胶部分采用EPDM材质，本身耐温上限可达120℃，能覆盖大多数工业车间的常规工况温度，哪怕是靠近发热设备的管线固定，也不会出现橡胶过早老化变硬失去弹性的问题。夹体的金属骨架采用钢带冲压成型，钢带宽度控制在12mm，厚度0.9mm，这个参数搭配是经过实际工况验证的：宽度足够保证和橡胶层的贴合面积，避免夹紧时橡胶局部应力过大被挤裂，0.9mm的厚度既保证了夹体的结构刚性，夹紧后不会因为管线的轻微拉扯出现形变松脱，又保留了适当的弹性，安装时可以小幅掰开夹体卡入管件，不需要完全拆卸结构就能完成管线装拆，现场运维的效率能提升不少。

　　安装端的结构设计也充分考虑了现场的适配性，伸出的金属安装脚做了长条腰型孔设计，不需要安装时精准对位孔位，允许安装面有±3mm左右的位置偏差，哪怕是机架上的预钻孔位存在小范围加工误差，也能顺利完成固定，不会因为孔位差几毫米就需要重新钻孔攻丝，这点在非标设备的现场装配中非常实用。夹体的橡胶部分和金属骨架是完全贴合硫化固定的，不会出现长期使用后橡胶层从金属架上脱落移位的问题，夹紧时橡胶层会均匀包裹住管件圆周约270度的范围，既保证足够的抱紧力，又不会因为包裹面积过大导致管件散热受阻，针对带轻微发热的气管或者线缆，也能正常使用。

　　在实际选型应用中，这类夹件常被用在自动化生产线的传感器走线固定上，比如光电传感器、接近开关的连接线缆，沿着设备机架排布时，每隔200-300mm布置一个这种固定夹，能把线缆牢牢贴在机架表面，避免设备运动部件剐蹭到线缆，同时橡胶层的减震作用还能减少设备运行振动传递到传感器端，降低传感器因为振动出现的检测信号漂移问题。另外在小型气动回路的布设中，18mm外径的聚氨酯气管常用这类夹件固定，相比传统的尼龙扎带，这种夹件可以重复拆装使用，后期调整管线走向时不需要剪断扎带重新捆扎，而且夹紧力均匀，不会像扎带那样收得过紧压瘪气管影响气路流量，也不会因为扎带长期老化松脱导致管线垂落。

　　设计这类结构的三维模型时，需要重点注意几个边界尺寸：首先是夹体内孔的尺寸公差，因为橡胶有弹性，内孔的公称尺寸要比适配的18mm管径小0.5-0.8mm，这样卡入管件后能依靠橡胶的预紧力抱紧管件，不会出现管件在夹内滑动的问题；其次是安装脚的折弯角度，要保证夹体抱紧管件后，安装脚的平面能完全贴附在安装基准面上，不能出现翘边，否则锁紧螺丝时会导致夹体倾斜，抱紧力不均匀；另外腰型孔的长度要控制在合理范围，太长会降低安装脚的结构强度，螺丝锁紧时容易把安装脚压变形，太短则起不到补偿孔位误差的作用，常规设计里腰型孔的长度取10mm、宽度取5.2mm，适配M5的安装螺丝，刚好能覆盖绝大多数机架安装的孔位偏差场景。还要注意金属钢带的边缘处理，所有冲压边缘都要做倒钝处理，避免锋利的边缘割破橡胶层，同时也防止安装时划伤操作人员的手部。橡胶部分的两端要做小的倒角，方便安装时把管件顺利卡入夹体内，不会被橡胶端面卡住。
