双4mm灰色绝缘针式铜导线冷压接线端子

　　在低压电气柜布线、电机接线端排、断路器进出线侧、设备内部配电回路的现场施工与预制加工场景里，这类针式预绝缘冷压端子是解决多股细铜丝散丝、虚接、接触电阻过大问题的核心连接件，很多刚入行的电气装配工容易忽略端子选型和压接边界的匹配，导致后期设备运行中出现端子发热、绝缘层收缩脱落甚至回路断电的故障，建模时需要把这些实际施工中的约束条件全部还原到三维结构里，不能只做外观的形似。

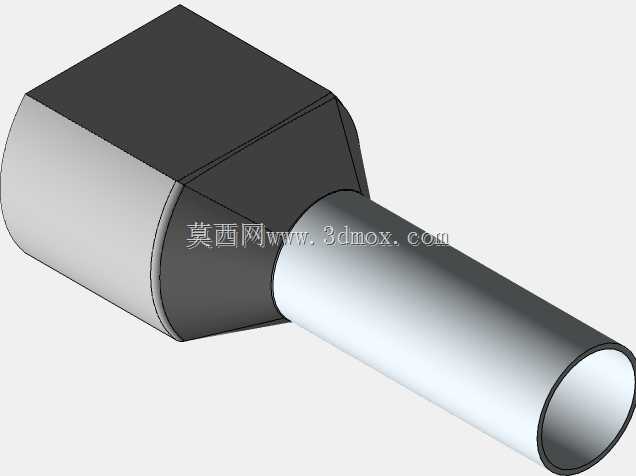

　　从结构功能来看，这个端子分为两个核心功能段，尾部的铜质压接筒是和导线直接结合的部位，设计时压接筒的内径严格匹配4平方毫米多股铜导线的线径范围，压接区域做了内壁防滑的细纹处理，当使用对应规格的冷压钳完成四边形或者六边形压接后，铜筒会产生均匀的塑性变形，把多股铜丝完全咬合在筒体内，既不会出现压接过深切断铜丝的问题，也不会因为压接过浅导致导线拉脱。前端的针形插针部分直径和长度完全匹配通用接线端子排、断路器接线柱的插孔尺寸，插针表面做镀锡处理，一方面降低接触电阻，另一方面避免铜基材在潮湿、有轻微腐蚀的工业环境里生成氧化层，长期运行也能保持稳定的电接触性能。

　　包裹在压接筒外侧的灰色尼龙绝缘层是容易被建模忽略的细节，实际使用中这个绝缘层有两个核心作用，一是压接完成后绝缘层会延伸到导线外皮的压接位置，把铜丝和导线外皮衔接的部位完全包裹，避免手指或者工具误触带电部位，二是尼龙材质本身有一定的韧性和耐温性能，在-40℃到105℃的工作温度区间内不会出现脆裂或者软化，适配大部分工业现场的环境温度要求。建模时绝缘层和铜压接筒的配合间隙要控制在合理范围，过大会导致绝缘层松脱，过小则会导致生产时绝缘套无法顺利装配到铜筒上，绝缘层尾部的喇叭口设计是为了方便导线穿入，减少穿线时铜丝被绝缘套边缘刮散的概率，这个细节在实际装配中能大幅提升布线效率。

　　从安装边界来看，这个端子的整体外形尺寸需要匹配常用的接线空间，插针长度要保证插入接线柱后，拧紧压线螺丝时能完全压在插针的有效接触面上，不会压到绝缘层导致接触不良；压接筒的外径要保证相邻两个端子插入端子排后，彼此之间有足够的电气间隙，不会因为间距过小产生飞弧或者短路；绝缘层的最大外径不能超过接线端子排的进线孔直径，否则会出现端子插到位但绝缘层卡在孔外的问题。很多新手建模时只关注单个零件的尺寸，忽略了装配后的相邻零件干涉问题，实际布线时一个端子排上往往要同时接十几个甚至几十个回路，每个端子的外形公差累积起来，很容易出现最后几个端子插不进去的情况，所以建模时要把端子的外形公差、装配后的空间占位都考虑进去，给现场施工留出合理的调整余量。

　　设计思路上，这类端子没有多余的冗余结构，所有的外形特征都是为了满足压接、导电、绝缘、安装的核心需求，铜件的材质选用高纯度电解铜，保证导电率的同时有足够的塑性，适合冷压变形不会开裂；绝缘层选用的尼龙材料添加了耐老化成分，长期暴露在设备内部的温热环境中也不会快速变脆；镀锡层的厚度控制在合理范围，既不会因为太薄容易磨损，也不会因为太厚导致插针尺寸超差无法插入接线孔。实际选型时，灰色的绝缘护套对应4平方毫米的导线规格，现场施工人员可以通过颜色快速区分不同线径的端子，避免错用规格导致压接不牢的问题，这个颜色标识的设计也是工业零部件标准化设计的典型体现，不需要额外标注规格，通过外观颜色就能快速识别，大幅降低装配出错的概率。

　　在设备的实际运行场景里，这类端子承担的是导线和电气元件之间的电流传导作用，接触电阻的稳定性直接影响整个回路的运行可靠性，比如电机的动力回路如果端子压接不良，会导致端子处发热，热量顺着导线传导到电机绕组，轻则导致电机出力不足，重则烧毁电机；配电柜的控制回路如果端子虚接，会导致信号传输中断，设备出现误停机或者误动作。所以在三维建模时，每个结构尺寸的设定都要对应实际使用中的性能要求，不能随意更改压接筒的壁厚、插针的直径、绝缘层的长度这些关键参数，否则模型就失去了工程指导意义，无法用于实际的生产装配选型参考。
