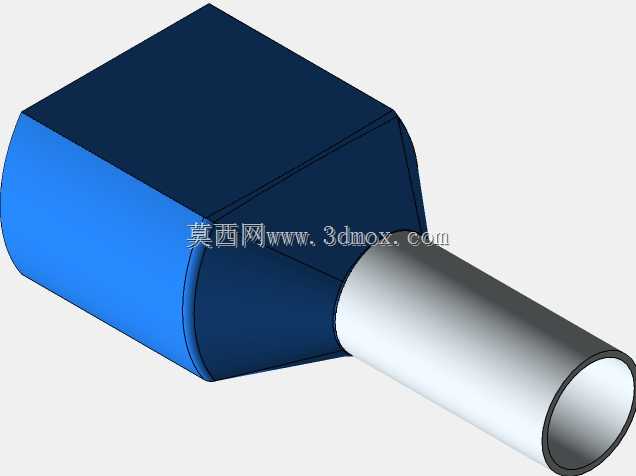

2.50MM蓝色绝缘冷压接线端子结构

　　做电气柜布线、设备线束加工的工程师对这类冷压端子肯定不陌生，这次建模的这款蓝色绝缘套端子，适配2.5平方毫米线径的导线，是低压电控回路里最常用的导线压接连接件之一。先从实际应用场景说，不管是工厂里的PLC控制柜接线、传感器信号回路驳接，还是小型自动化设备的内部线束整理，甚至是家装弱电回路的导线端接，只要涉及多股铜芯导线和接线端子排、设备接线柱的连接，都少不了这类零件——毕竟多股铜丝剥头之后如果不压接端子，直接拧在螺丝下，时间长了铜丝散逸、氧化，很容易出现接触不良、回路虚接发热的问题，严重的还会烧蚀接线柱引发故障。

　　从功能特性上看，这款端子的导电部分采用电解铜基材，表面做镀锡处理，核心是保证压接后的导电性能，同时抵御工业现场常见的潮湿、盐雾类腐蚀，降低接触电阻，避免大电流通过时出现异常温升。尾部的蓝色绝缘套采用尼龙材质，一方面是压接之后可以牢牢包裹住导线剥头位置，防止铜丝外露引发相间短路、对地漏电的问题，另一方面尼龙材质的韧性足够，压接过程中不会出现脆裂，线束弯折的时候绝缘套也能跟着形变，给导线和铜套衔接的位置提供应力释放，避免导线反复弯折后在压接根部断裂。

　　设计建模的时候，首先要卡准核心的尺寸边界：铜套的内孔直径严格匹配2.5平方多股铜芯线的压接需求，压接段的壁厚要兼顾压接变形量和结构强度，压接之后铜套能均匀咬合住铜丝，不会出现压接过深切断铜丝、或者压接过浅导线拉脱的问题。前端的插针部分直径和长度要匹配对应规格的接线座、弹簧端子的插孔尺寸，插合之后的接触面积足够，插拔力在合理区间，不会出现插不进去或者插合后松脱的情况。绝缘套和铜套的配合要做过盈设计，装配之后绝缘套不会从铜套上松脱，绝缘套的尾部要做圆弧过渡，避免穿线的时候刮伤导线绝缘层。

　　实际选型使用的时候，很多新手容易忽略端子的压接边界：这款端子的额定载流量是和2.5平方导线匹配的，不能用来压接更粗的导线，不然压接不实容易脱落，也不能压接过细的导线，不然接触电阻过大容易发热。安装的时候压接位置要选在铜套的导线压接段，不能压到前端的插合段，不然插针变形会导致无法插入接线座，也不能压到尾部绝缘套和铜套的衔接位置，不然容易把绝缘套压裂失去防护作用。另外蓝色的绝缘套其实是对应2.5平方线径的色标规范，行业里默认红色对应0.5-1.5平方、蓝色对应2.5平方、黄色对应4-6平方，布线的时候通过绝缘套颜色就能快速识别线径，排查故障的时候效率会高很多。

　　建模过程中还要注意细节的还原：铜套表面的镀锡层要做哑光金属质感，不要做的太亮，实际工业零件的镀锡层都是半哑光的，不会有镜面效果；绝缘套的蓝色是标准的工业尼龙蓝，表面做细微的磨砂质感，还原注塑零件的真实表面状态；插针的端面要做微小的倒角，实际生产中为了方便插入插孔，插针端部都会做去毛刺倒角，不会是锋利的直角。另外铜套和绝缘套的衔接位置要做贴合处理，不要出现缝隙，实际生产中绝缘套是直接注塑包覆在铜套尾部的，两者之间没有装配间隙。

　　从结构可靠性角度说，这类端子的设计核心是在保证导电性能的前提下，尽可能降低压接后的接触电阻，同时提升线束连接的抗振动性能——设备运行过程中会有持续的振动，如果端子压接不可靠，长期振动下就会出现松脱，这款端子的铜套内部其实设计有细微的防滑纹路，压接之后纹路会嵌入铜丝表面，哪怕有振动也不会出现导线和铜套之间的相对位移，保证长期接触的稳定性。绝缘套的尼龙材质还要满足耐温要求，常规工业场景下-40℃到105℃的温度区间内不会出现脆化、软化的问题，适配绝大多数工业现场的环境温度要求。
