蓝色2.50MM规格ILH6S简化型接线端子

　　在低压电气柜二次回路布线、小型传感器信号接线、设备内部线束端接这类场景里，管型预绝缘端子是使用频率极高的端接部件，这次建模的这款蓝色2.50MM规格ILH6S简化型端子，就是针对2.5平方毫米多股铜芯导线端接需求设计的适配部件。日常现场布线作业里，多股软线剥头后如果不做端接处理，穿入接线端子排拧紧紧固件时很容易出现线芯散丝、断股的问题，时间久了接触电阻升高，轻则信号传输不稳，重则局部发热留下安全隐患，这类管型端子的核心作用就是把剥好的多股线芯规整收拢在金属管内部，压接后形成规整的圆柱形端头，既能保证线芯全部被约束不会散出，也能让接线部位的接触面积均匀分布，降低接触不良的概率。

　　从结构设计来看，这款端子分为两个核心部分，一端是镀锡纯铜材质的导电插管，另一端是蓝色的绝缘护套。导电插管采用电解铜基材，表面做镀锡处理，一方面是提升铜材的抗氧化能力，避免长期使用后铜面氧化导致导通性能下降，另一方面镀锡层质地偏软，压接时能和线芯形成更紧密的贴合，减少接触间隙。插管的内径刚好适配2.5平方毫米多股软线剥头后的线芯外径，不会因为内径过大导致压接后线芯松动，也不会因为内径过小造成穿线困难，插管的壁厚经过匹配设计，压接后不会出现管壁开裂的问题，同时压接后的形变能牢牢咬合住内部的线芯，承受常规布线拉力时不会出现线芯脱出的情况。尾部的蓝色绝缘护套采用尼龙材质，一方面是作为颜色标识，对应2.5平方毫米线径的适配规格，现场布线时可以通过护套颜色快速区分不同线径的端子，提升布线作业效率，另一方面护套延伸到插管尾部的衔接位置，压接后能对导线绝缘层和金属插管的衔接部位形成应力缓冲，避免布线弯折时线芯在剥头位置反复弯折出现疲劳断股的问题。

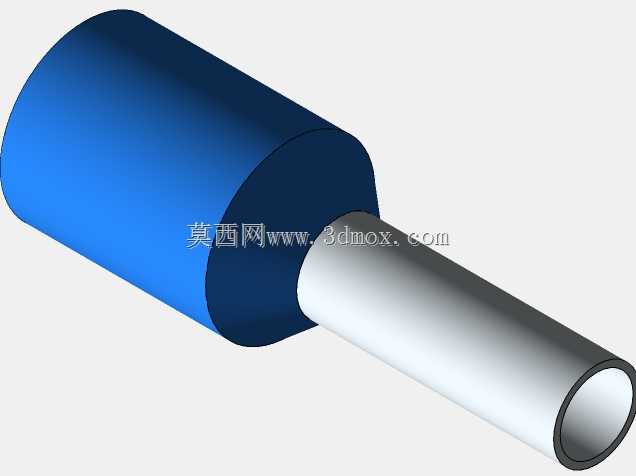

　　建模过程中，首先还原了导电插管的空心圆柱结构，插管端部做了微小的倒角处理，方便压接完成后能顺利插入接线端子排的接线孔内，不会因为管口边缘的毛刺卡滞在接线孔入口。绝缘护套和金属插管的配合部位做了嵌合结构设计，保证护套不会从金属管上松脱，护套的外表面做了细微的防滑纹理处理，作业人员手持端子穿线时能有足够的摩擦力，不会因为手滑导致端子掉落。安装边界方面，压接完成后的整体端头直径控制在匹配常规接线端子排接线孔的尺寸范围内，插入深度刚好覆盖金属插管的全部长度，不会因为端头过长导致相邻接线位出现安全间隙不足的问题，也不会因为插入深度不够导致压接部位裸露在接线孔外。

　　实际选型使用时，这类端子需要匹配对应规格的管型端子压接钳，压接时需要将剥好长度合适的线芯完全插入金属插管内部，保证线芯头部和插管前端齐平，压接位置选在插管的中段区域，压接后的形变呈规整的多边形，不会出现偏压、压接过深导致管壁破裂的情况。在传感器接线场景中，这类端子的使用能大幅提升现场接线的规整度，尤其是在设备内部线束密集的区域，规整的压接端头能让布线更整洁，后期维护排查线路时也能快速识别线径规格，减少错接的概率。和同规格的裸管型端子相比，带绝缘护套的款式在接线操作时不需要额外套绝缘套管，能节省单根导线的端接时间，适合批量布线的作业场景。设计时简化了非必要的外部结构，没有多余的卡扣或凸起，保证端头外形光滑规整，插入接线孔时不会出现卡滞，同时整体长度控制在合理范围内，不会因为过长导致接线完成后端子排的绝缘盖板无法正常闭合。

　　从材料特性的匹配来看，电解铜材质的导电率能满足常规低压信号回路、小功率动力回路的载流需求，2.5平方线径对应的载流能力完全覆盖这类端子的常规使用场景，镀锡层的存在也让端子在潮湿、轻度腐蚀的工业环境下能保持稳定的导通性能，尼龙护套的耐温范围匹配常规工业设备的运行环境温度，不会因为设备运行时的正常温升出现护套软化变形的问题。建模时对金属插管和绝缘护套的配合公差做了合理设置，还原实际生产中的装配间隙，保证虚拟装配时护套和金属管的配合状态和实物一致，压接模拟时能准确呈现金属管的塑性形变过程，为后续的布线仿真、装配干涉检查提供准确的模型参考。
