直插式1N4001整流二极管三维结构

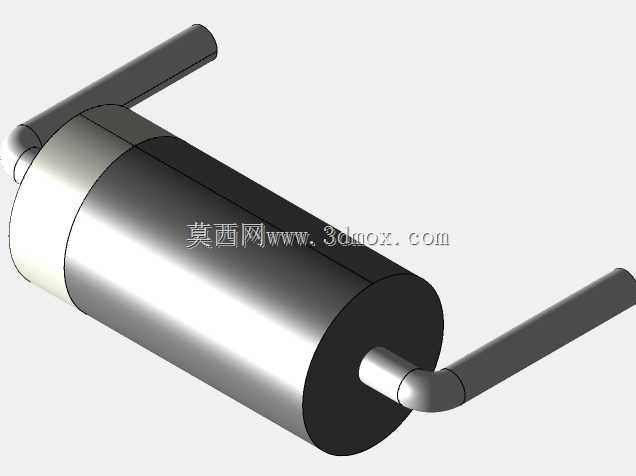

　　在低压整流电路的PCB布局阶段，很多新手工程师容易忽略直插二极管的实体占位，只盯着原理图符号画封装，最后打样回来发现元件和周边接插件、散热片干涉，不得不飞线或者重新改版，这类问题在小功率电源、信号调理板卡的开发中十分常见。这个1N4001的三维模型，完全还原了实物的结构特征，黑色环氧塑封的本体一端带有银色极性标识环，对应二极管的阴极引脚，两根镀锡铜质引脚从本体两端垂直引出，引脚的弯折弧度、直径都和量产实物保持一致，能直接导入PCB设计软件做3D布局校验。

　　从实际应用场景来看，1N4001作为100V耐压、1A额定通流的普通整流二极管，大量用在小家电控制板、低压适配器输入整流、继电器续流保护、信号反接防护的位置，这类应用场景里电路板往往空间紧凑，周边可能布置有电解电容、接线端子、电源变压器等高度不一的元件，二极管的本体高度、引脚跨距如果在建模时出现偏差，很容易导致装配时元件顶到外壳，或者引脚和相邻焊盘的安全间距不足。做这个模型的时候，特意参考了行业通用的DO-41封装尺寸规范，本体长度、直径都控制在量产公差范围内，引脚伸出本体的长度、引脚中心距完全匹配常规直插封装的焊盘布局，甚至连引脚表面的镀层质感、塑封本体的哑光质感都做了还原，方便结构工程师在做整机装配校验时，能直观判断元件和壳体、内部加强筋的间隙是否满足安规要求。

　　在电路设计选型阶段，很多工程师习惯只看电气参数，忽略机械安装的边界条件，比如有些便携设备里，电路板需要顺着壳体弧度做轻微弯折，直插元件的引脚刚性、本体的抗弯折能力就需要纳入考量，这个模型把引脚的弯折位置做了准确还原，能模拟实际插装后引脚的形变范围，避免设计时给引脚预留的过孔位置太靠板边，导致波峰焊后元件本体歪斜，和旁边的贴片元件产生磕碰。另外在做教学演示或者装配工艺文件编制的时候，这个三维模型可以直接用来生成装配示意图，清晰标注极性方向，减少生产线员工插反元件的概率——毕竟二极管反接在整流电路里直接会导致电源短路，这类生产问题每年都会给不少小厂带来不小的返修损失。

　　从设计思路上来说，这个模型没有做多余的简化，没有把引脚做成直直的圆柱，而是还原了实际生产中引脚成型的弯折弧度，因为真实生产里直插元件的引脚都会在靠近本体的位置做一个小的弯折缓冲，避免插装时应力直接传到塑封本体和芯片的连接位置，导致内部键合线脱落。建模时特意把这个弯折段的曲率、长度都按实物做了还原，在做应力仿真的时候，能更准确地模拟引脚受外力时的应力分布，帮助工程师判断在振动工况下，比如车载、手持设备的应用场景里，焊点的疲劳寿命是否满足要求。

　　很多人觉得二极管是再普通不过的通用元件，建模随便画画就行，但实际工程里越是通用的元件，越容易因为细节疏忽导致生产问题，比如有些模型把本体的极性环做反了，导出到PCB里做3D检查的时候，就会误导工程师判断极性，最后反而给生产埋下隐患。这个模型的极性环位置严格对应阴极引脚，和实物标识完全一致，不管是用来做布局校验、装配培训还是工艺仿真，都能直接复用，不需要再做二次调整。在做整机的热仿真的时候，这个模型的本体体积、表面积也和实物一致，可以直接赋予环氧材料的热属性，模拟二极管在额定通流状态下的温升，判断周边的热敏元件比如电解电容、温度传感器是否会受到二极管发热的影响，毕竟1N4001在满负载工作时本体温度会升到几十度，离得太近会加速电解电容的电解液挥发，缩短产品整体使用寿命。
