ILX506线阵CCD图像传感器三维结构

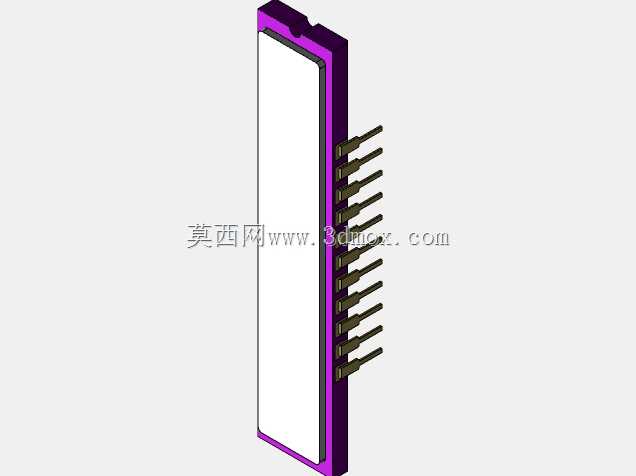

　　在工业视觉检测、高精度扫描成像类设备的选型与结构适配环节，线阵CCD作为核心光电转换元件，其安装尺寸、封装结构直接决定了成像模组的集成难度与最终成像稳定性。这款ILX506线阵CCD为5000像素规格的黑白图像传感元件，采用陶瓷封装结构，整体外形尺寸控制在10mm×49mm×3.13mm的紧凑范围内，狭长的矩形本体适配线阵成像场景下的单行像素排布需求，引脚采用直插式单侧引出设计，共12个引脚沿本体短边侧等距排列，引脚间距、伸出长度均符合常规直插式光电元件的焊接公差要求，在PCB布局时可直接按照引脚坐标预留焊盘位置，无需额外设计转接结构。从实际应用场景来看，这类线阵CCD常被集成在高速文档扫描仪、印刷品质量在线检测设备、

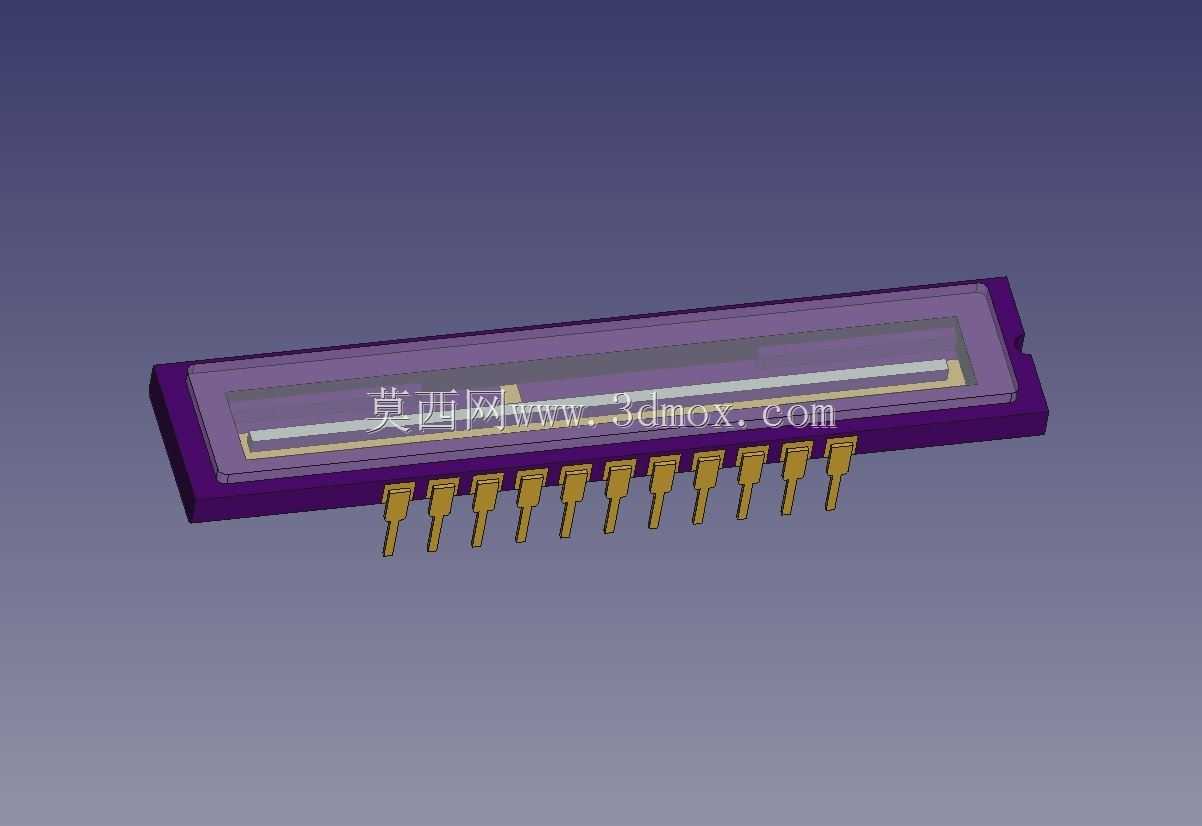

　　薄膜表面瑕疵检测系统、高精度工业测宽仪中，区别于面阵CCD的二维成像逻辑，线阵CCD通过单行像素的逐行扫描配合被测物的匀速运动完成整幅图像采集，在连续幅面检测场景下具备更高的横向分辨率与成像一致性，5000像素的单行感光单元可覆盖常见工业检测幅面下的微米级缺陷识别需求，黑白成像的设计也规避了彩色滤光片带来的通光量损失，在低照度工业现场仍能保持稳定的光电转换信噪比。在结构设计层面，陶瓷封装本体的紫色陶瓷基座具备良好的散热性能与结构刚性，可承受波峰焊、回流焊过程中的温度冲击，封装上方的透明光学窗口与内部感光阵列保持精准平行度，安装时只要保证镜头光轴与感光面垂直、镜头成像线与感光像素行完全重合，即可避免成像模糊、边缘分辨率下降的问题。

　　需要注意的是，该元件的3.13mm整体厚度属于薄型封装范畴，在成像模组设计时，要在元件背部预留0.2mm以上的避让间隙，避免PCB焊接后的焊锡凸起顶到陶瓷基座导致元件受力开裂，同时引脚伸出长度约2.3mm，焊接时引脚穿过PCB后的剩余长度要控制在1mm以内，防止过长引脚与周边电路形成信号干扰。在设备集成过程中，这类线阵CCD的安装基准通常以陶瓷封装的两个长边作为定位边，可在模组安装座上加工对应宽度的定位槽，将元件嵌入槽内后再完成引脚焊接，能有效保证感光行与设备运动方向的垂直度，降低后期成像校准的工作量。不同于消费级成像元件的塑料封装设计，陶瓷封装的线阵CCD可在-10℃到60℃的工业现场环境下长期稳定工作，

　　封装材料的热膨胀系数与内部硅感光芯片接近，在温度波动较大的车间环境中不会因热胀冷缩导致感光面移位，可长期保持成像精度。对于结构设计人员而言，在搭建基于该元件的成像系统时，除了预留元件本身的安装空间，还要在元件周边预留驱动电路、信号放大电路的布局位置，单侧引出的引脚设计可将所有处理电路布置在引脚引出侧，缩短模拟信号传输路径，减少信号衰减与噪声干扰，同时狭长的本体结构可让成像模组的整体宽度控制在15mm以内，适配多CCD拼接的宽幅检测场景，多支同型号CCD并排拼接时，只要保证相邻CCD的感光行处于同一直线、像素间距衔接符合拼接精度要求，即可实现超宽幅面的高精度成像，常见的大幅面印刷检测、PCB外观检测设备中，多采用这类线阵CCD拼接的方案实现全幅面覆盖。
