丝杆驱动剪叉式垂直升降作业平台结构

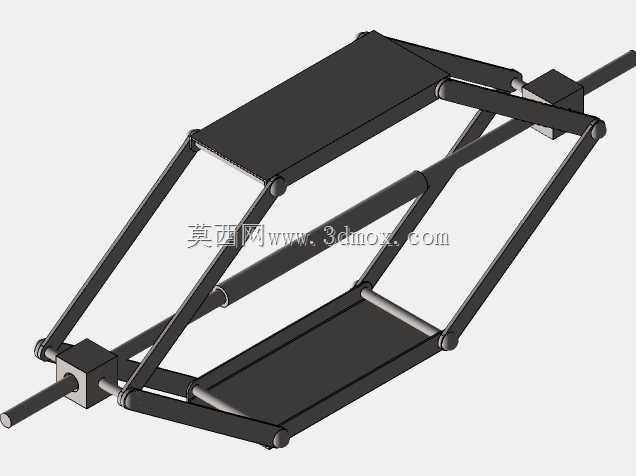

　　在车间物料周转、仓储高位取放、轻型设备检修的场景里，这类剪叉结构的升降装置是替代固定登高梯、临时搭设脚手架的常用方案，区别于液压驱动的大吨位剪叉平台，这款采用丝杆驱动的结构更适配小载荷、高精度升降需求的工位，比如电子产线的工位高度适配、实验室检测台的高度调节、仓储区轻型料箱的举升转运，不会出现液压驱动长期使用后的油液渗漏、沉降漂移问题，维护成本更低，清洁度表现更好，适配对环境洁净度有要求的作业场景。从结构设计逻辑来看，整套剪叉臂采用对称双组布置的形式，上下两端分别与顶部承载平台、底部安装基座通过铰接销轴连接，相邻剪叉臂的中间交叉位置同样采用销轴铰接，形成可伸缩的平行四边形连杆结构，保证升降过程中顶部平台始终保持水平状态，

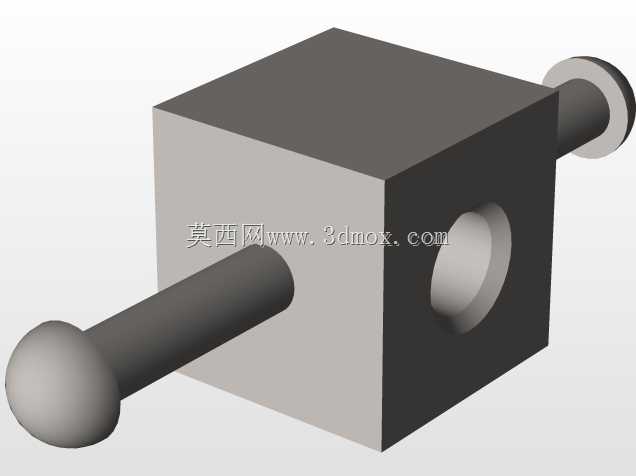

　　不会出现侧倾偏移。驱动端布置在剪叉结构的一端，通过转动丝杆带动两个铰接滑块沿底部基座的导轨做相向或反向运动，当两个滑块间距缩小时，剪叉臂的夹角逐步变大，顶部平台平稳抬升；当滑块间距拉大时，剪叉臂夹角变小，平台平稳下降，整套传动的自锁性好，停止驱动后不会因为载荷作用出现自行下滑的情况，不需要额外加装锁止机构就能满足工位停留的安全要求。在安装边界的考量上，底部基座需要预留丝杆的安装伸出空间，也就是图中两端伸出的光杆段的安装避让位，安装面需要保证平面度，避免剪叉臂运动过程中出现卡滞；顶部承载平台的尺寸和剪叉臂完全收拢后的外轮廓尺寸匹配，不会出现超出臂架支撑范围的悬臂区域，避免偏载造成臂架受力不均。结构设计上，

　　所有铰接点都预留了润滑脂加注的位置，销轴采用耐磨材质加工，配合轴套降低长期往复运动的磨损量，臂架采用矩形截面型材焊接成型，在保证整体结构刚度的前提下控制自重，避免驱动负载过大。实际使用中，这类剪叉升降结构的最低收拢高度可以做的很低，适合安装在空间高度受限的工位，不需要开挖地坑就能实现小高度范围的垂直举升，相比导轨式升降台，它的横向占用空间更小，收拢后可以收纳到工作台下方，不占用固定作业空间。设计建模过程中，需要重点校核剪叉臂在最大举升高度、额定载荷下的抗弯强度，以及铰接销轴的剪切强度，同时要验证丝杆的轴向负载是否在额定承载范围内，避免举升过程中出现结构变形；还要做运动干涉检查，保证剪叉臂在全行程伸缩过程中，臂架之间、

　　臂架与上下平台之间、丝杆与基座之间不会出现碰撞卡滞，滑块的运动行程要和剪叉臂的最大开合角度匹配，预留足够的安全行程余量，避免滑块脱出导轨。和常见的单组剪叉结构不同，这款采用双组平行剪叉的布置形式，横向抗扭能力更强，即使顶部平台存在一定的偏载，也能通过两组剪叉臂的受力分配保持平台平稳，不会出现单侧下沉的问题，适合需要在平台上放置小型工装、操作人员短时站立作业的场景。驱动丝杆采用梯形螺纹的设计，虽然传动效率相比滚珠丝杆略低，但是自锁性能更可靠，不需要额外加装制动装置就能满足安全要求，成本也更低，适配这类低速升降、不频繁启停的作业场景，日常维护只需要定期给铰接点加注润滑脂、检查丝杆表面的清洁度即可，不需要像液压系统那样定期更换液压油、检查密封件，后期运维的工作量很小。
