转向系统惰轮臂支撑结构三维数模

　　在商用车、乘用车辆的转向传动机构中，惰轮臂是承担转向连杆旋转支撑、保证转向动作同步平顺的核心受力构件，其结构设计合理性直接影响转向系统的传动间隙、回正性能与长期使用可靠性，在非独立悬架的转向连杆布局中，惰轮臂通常布置在转向摇臂对侧，与转向摇臂形成对称支撑结构，承接横拉杆的往复摆动载荷，避免转向连杆因单侧支撑出现挠曲变形，保障左右转向轮的转角匹配精度。

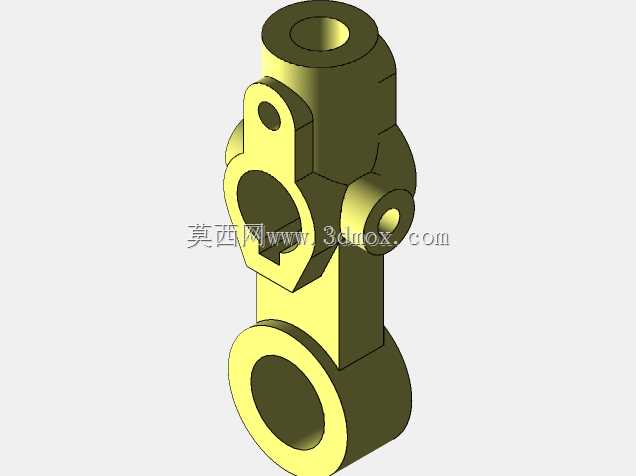

　　从实际装车工况来看，该惰轮臂的主体采用一体式铸钢基体加工成型，整体为竖置的多安装位布局，上下两端分别设置大直径铰接孔位，上端孔位用于与车身前围或车架上的安装支座通过销轴铰接，作为整个惰轮臂的旋转摆动基准，孔内预设衬套安装余量，可压入自润滑铜衬套或橡胶复合衬套，既降低铰接位置的转动摩擦阻力，又能过滤路面经转向拉杆传递的细碎振动，减少转向系统的异响风险；下端大直径孔位用于连接转向主拉杆或横拉杆的球头销，孔位端面加工有贴合止口，保证球头座安装后与臂体端面完全贴合，避免球头工作时出现偏磨。

　　臂体中部靠上位置设置带通孔的侧凸耳结构，该凸耳用于连接转向阻尼器或限位拉杆，在转向行程达到极限位置时承担限位缓冲载荷，避免转向机构硬接触造成构件变形；中部偏下位置的小直径凸台孔位，用于固定线束支架或转向角传感器的安装支座，集成周边附件的安装功能，减少转向系统周边的零散支架数量，提升装配效率。整个臂体的截面采用变厚度设计，在铰接孔位周边做局部加厚处理，提升孔位的承压能力，在臂身中段采用等强度截面过渡，在保证整体结构刚度的前提下尽可能降低构件自重，减少转向系统的往复运动惯量，提升转向响应速度。

　　设计过程中首先需要根据转向梯形的几何参数确定上下铰接孔的中心距，该尺寸直接影响转向过程中连杆的摆动轨迹，需与转向摇臂的有效摆臂长度做匹配校核，避免转向过程中出现运动干涉；其次各铰接孔的轴线平行度公差需控制在合理范围内，若平行度超差会导致连杆铰接后出现卡滞，增大转向操作力，同时会加速衬套与球头的磨损；安装边界方面，上端铰接孔的外径尺寸需匹配车架安装支座的开口宽度，保证装配时臂体能够顺利卡入支座开口，下端孔位的周边空间需预留球头销的摆动余量，保证在最大转向角时球头销不会与臂体发生碰撞；侧凸耳的孔位角度需匹配阻尼器的安装角度，保证阻尼器在全行程内工作时无附加弯矩。

　　从受力特性来看，惰轮臂在工作过程中主要承受垂直于臂身平面的弯曲载荷与各铰接孔的径向挤压载荷，因此在建模过程中需对各孔位的应力集中区域做圆角过渡处理，避免锐角结构造成应力集中，在长期交变载荷下出现疲劳裂纹；臂体与各凸台的连接位置采用大圆角平滑过渡，分散应力传递路径，提升构件的疲劳寿命。该结构同样可适配于工业自动化设备的连杆传动机构、农业机械的转向操纵系统中，作为连杆摆动的中间支撑构件使用，只需根据实际载荷大小调整对应孔位的直径与臂身截面厚度即可完成适配，具备较强的结构通用性。
