带偏心安装孔的包胶式从动滚轮结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:572513
  • 带偏心安装孔的包胶式从动滚轮结构

  这类带偏心安装孔的包胶滚轮,常出现在轻载输送线、小型传感检测设备的走纸机构、桌面级自动化分拣模组的从动支撑位上,日常接触到的条码扫描设备传动组、小型标签剥离机的压合走料端、实验室精密送样机构的导向位,都能见到同结构零件的应用。和常规同轴滚轮不同,偏心孔的设计核心是给安装调试留出调整余量,装配时不需要额外加工偏心套,直接转动滚轮就能微调中心距,快速张紧配套的同步带或者调整压合间隙,在小空间紧凑安装的场景下,能省去不少调整垫片、偏心轴座的安装空间,很适合对安装体积有严格限制的小型设备。

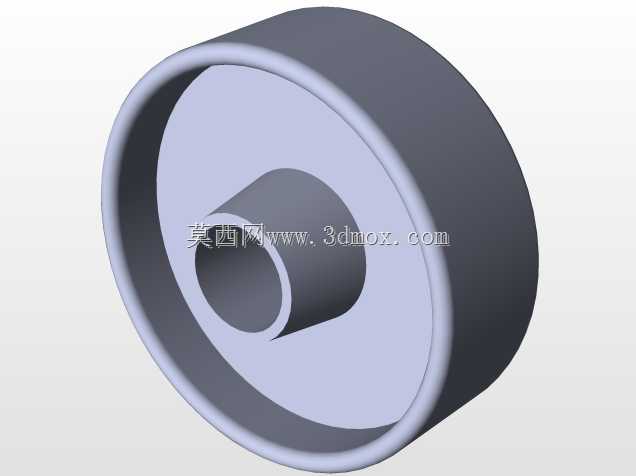

  从结构设计逻辑来看,滚轮整体采用外圈厚壁、内圈偏心凸台的结构,外圈的厚壁层一般采用聚氨酯或者软质橡胶材质,主要作用是增大接触摩擦力,同时缓冲传动过程中的振动,避免硬接触刮伤被输送的工件表面,比如在标签输送、薄型PCB板传送的场景里,软质外圈能避免压痕、打滑的问题。内圈的偏心凸台和安装轴配合,凸台的长度刚好匹配安装板的厚度,装配时凸台端面和安装板贴合,能限制滚轮的轴向窜动,不需要额外加装轴用挡圈,减少装配零件数量。偏心孔的偏心量一般控制在1-3mm区间,这个范围的调整量刚好覆盖普通同步带张紧、压轮间隙调整的需求,偏心量过大会导致转动时外圈跳动量超标,反而影响传动稳定性。

  外形尺寸的设计上,这类滚轮的外径一般根据传动线速度匹配,小直径款多用于低速轻载的检测设备送料端,大直径款适配输送距离稍长的轻载线。外圈的宽度根据接触工件的宽度设定,一般比被输送物料的宽度窄2-5mm,避免边缘剐蹭设备机架。内孔的直径和配套的安装轴采用间隙配合,公差控制在H7/g6区间,保证转动顺畅无卡滞,同时不会有过大的旷量。安装边界方面,设计时需要预留转动空间,因为偏心结构转动时,滚轮的外圆轮廓会有一个偏心扫掠范围,安装板上的过孔直径要大于偏心凸台的最大回转直径,周边的机架结构要避开这个扫掠区域,避免转动时发生干涉。另外安装轴的悬臂长度不能超过滚轮宽度的三分之一,否则长时间运行会出现轴变形,导致滚轮转动偏摆,出现送料偏移、打滑的问题。

  实际选型应用时,要注意这类滚轮的负载上限,因为是薄壁结构加上软质外圈,只适合10kg以下的轻载场景,不能用在重载输送线或者有冲击负载的位置。装配时要先调整好偏心位置,张紧传动带或者调整好压合间隙后,再通过轴端的顶丝或者锁紧螺母固定滚轮的角度,避免运行过程中滚轮自转导致张紧力失效。和同轴滚轮相比,这种偏心结构的零件加工时要注意内孔和外圆的同轴度公差,虽然是偏心设计,但偏心距的公差要控制在±0.05mm以内,否则转动时的跳动量过大,会导致输送速度不均匀,影响传感检测的精度,比如在视觉检测的送料机构上,滚轮跳动过大会导致工件成像模糊,直接影响检测结果。日常维护时,只需要定期清理外圈表面的杂物,避免硬质颗粒嵌入软质表层刮伤工件,内孔和安装轴之间可以少量添加润滑脂,降低转动阻力,延长使用寿命。
