往复式动力设备十字头传动结构

　　在大型往复式发动机、往复式压缩机的动力传递链路里，十字头是连接活塞与连杆的核心中间构件，它的存在直接解决了活塞做直线往复运动时，连杆摆动带来的侧向力直接作用在活塞与气缸壁的问题，能大幅降低气缸套的偏磨风险，延长动力腔室的密封件与摩擦副使用寿命。这类结构常见于石油化工领域的往复式工艺压缩机、大型船用低速柴油机、工业高压往复泵等设备中，设备运行时活塞仅承受轴向的气体作用力，所有连杆摆动产生的横向分力全部由十字头传递给机身的十字头滑道，通过滑道的承载面抵消侧向载荷，让活塞与气缸之间始终保持纯轴向的相对运动，避免活塞因侧向力出现偏斜、卡滞或者密封环偏磨泄漏的故障。

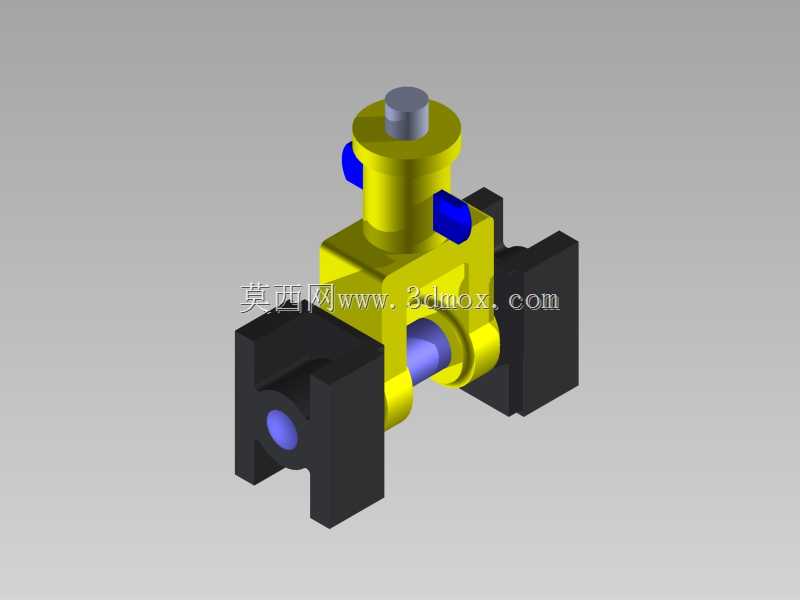

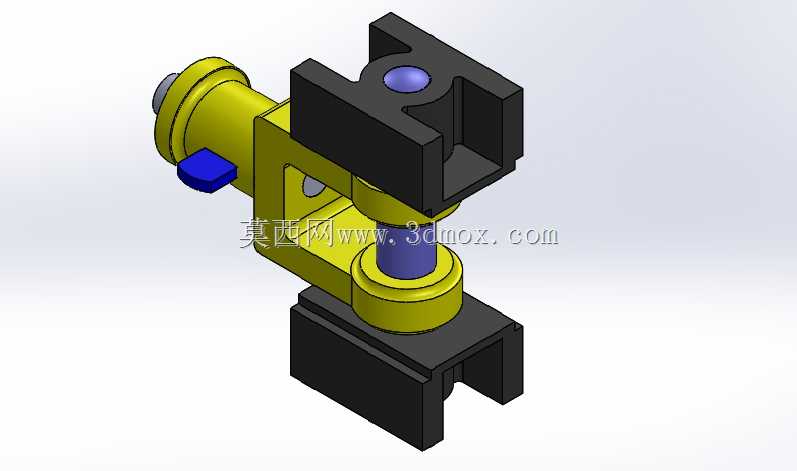

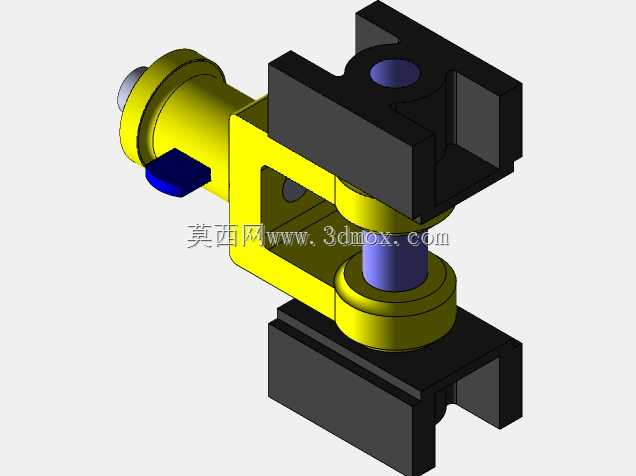

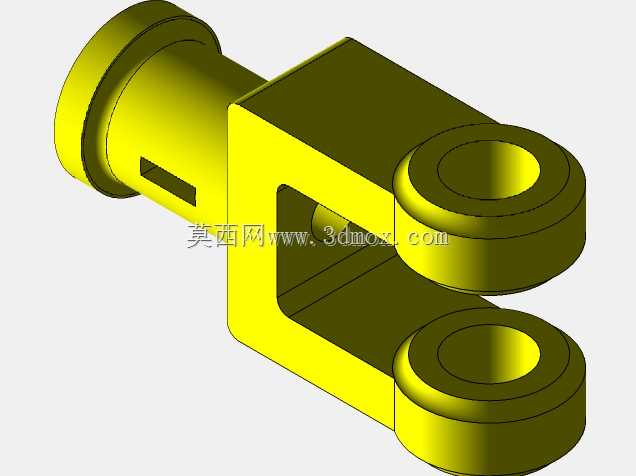

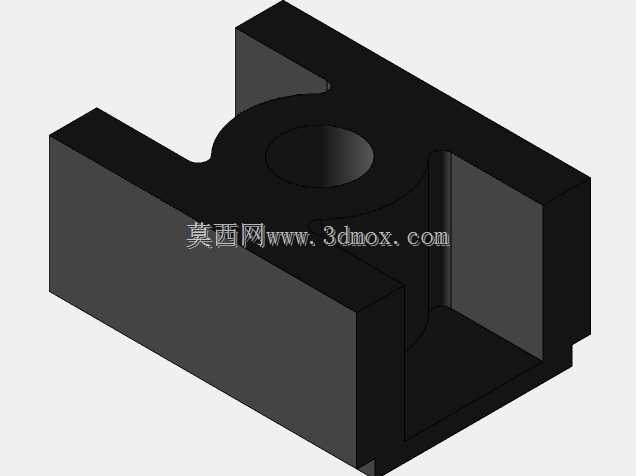

　　从结构设计逻辑来看，这个十字头组件采用分体式装配思路，上下两端的滑履结构为十字头在滑道内的往复运动提供导向支撑，滑履的接触端面可根据实际滑道的间隙要求做修配调整，保证滑动配合间隙在合理范围内，既不会因为间隙过大出现运行冲击，也不会因为间隙过小出现热态卡滞。中间的连接结构分别对接活塞杆端与连杆小头端，其中与活塞杆连接的部位采用可锁紧的定位结构，能保证活塞杆与十字头的同轴度，避免活塞运行时出现径向跳动；与连杆连接的部位采用销轴铰接结构，给连杆的摆动留出足够自由度，让曲轴的旋转运动可以顺畅转化为十字头的直线往复运动。

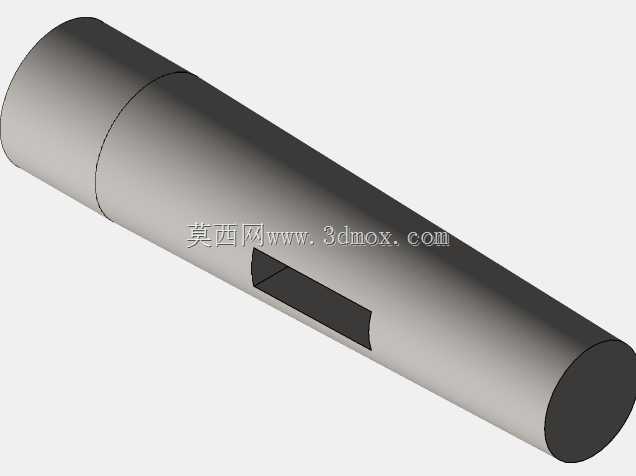

　　从安装边界来看，十字头的整体外形尺寸需要匹配机身滑道的内径尺寸，滑履的外径与滑道内径采用间隙配合，配合公差通常根据设备的运行转速、工作温度区间来选定，低速重载工况下会适当放大配合间隙预留热膨胀量，高速工况则会缩小间隙降低运行振动。十字头的行程长度直接决定了活塞的往复行程，设计时需要严格校核十字头运行到上下止点时，与机身端面、中体密封部位的安全距离，避免运行过程中出现碰撞干涉。铰接销轴的直径需要根据设备的最大输出推力做强度校核，保证在最高燃烧压力或者最大压缩工况下，销轴不会出现剪切变形或者压溃失效，销轴的润滑通道通常会集成在十字头本体内部，通过机身的强制润滑系统给铰接部位供给压力润滑油，在摩擦面形成稳定油膜降低磨损。

　　实际选型应用时，十字头的材质通常根据载荷等级选定，中小载荷工况会采用铸钢本体搭配巴氏合金滑履面层，重载工况则会采用锻钢本体，滑履部位堆焊耐磨合金来提升承载能力。滑履的承载面会开设油槽，保证润滑油可以均匀分布在整个接触面上，避免出现干摩擦。设计建模过程中需要重点关注几个配合面的形位公差：十字头与活塞杆连接的定位孔轴线、与连杆铰接的销轴孔轴线，需要和滑履的导向面保持严格的平行度与垂直度公差，否则会导致活塞杆运行时出现偏斜，造成密封件快速磨损或者气缸拉缸故障。同时要校核十字头在最大侧向力工况下的结构变形量，保证变形量在滑道配合间隙的允许范围内，不会因为结构变形导致滑动面出现局部应力集中，出现异常磨损或者咬合故障。

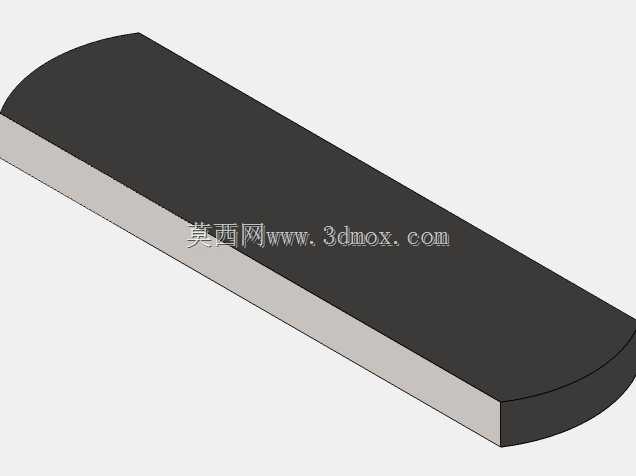

　　在装配逻辑上，这个十字头组件的各个零件都设计了明确的定位止口，避免装配时出现错位，锁紧部位采用防松结构设计，保证设备长期往复运行过程中连接螺栓不会因为交变载荷出现松动。十字头与滑道之间的润滑通常采用压力强制润滑，润滑油从机身油道进入十字头滑履的油槽，随着十字头的往复运动在整个滑动面形成均匀油膜，同时带走摩擦产生的热量，维持配合面的工作温度在合理区间。对于有油润滑的压缩机或者发动机，十字头部位还会设置刮油环结构，避免润滑油沿着活塞杆进入气缸内部，污染工艺介质或者影响燃烧过程；对于无油润滑工况，十字头与气缸之间会设置中间隔离腔，搭配专门的密封组件阻断润滑油的窜流路径。
