钣金结构电源防护壳体设计方案

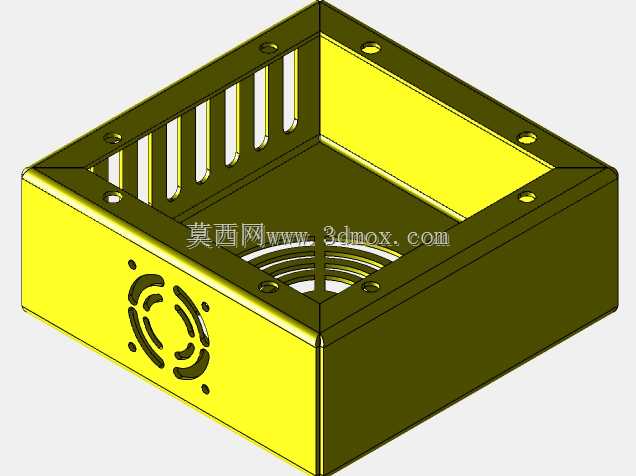

　　这款金属板材弯折成型的电源容纳壳体，在工业电控场景中主要承担电源模块的物理防护、散热导流与安装定位作用，常见于小型工控设备、传感检测装置、桌面型实验仪器的内置电源固定场景，也可作为独立外置电源的封装外壳适配低压直流供电类设备。从结构设计逻辑来看，整体采用盒体敞口式构型，侧壁与底板通过钣金弯折一体成型，减少拼接焊缝带来的结构强度短板，敞口边缘预留的沉头安装孔用于配套上盖完成封闭装配，孔位位置均匀分布在壳体四角，装配后不会出现局部应力集中的问题，同时沉头设计可以保证螺丝装配后端面与壳体表面齐平，不会额外占用外部安装空间。

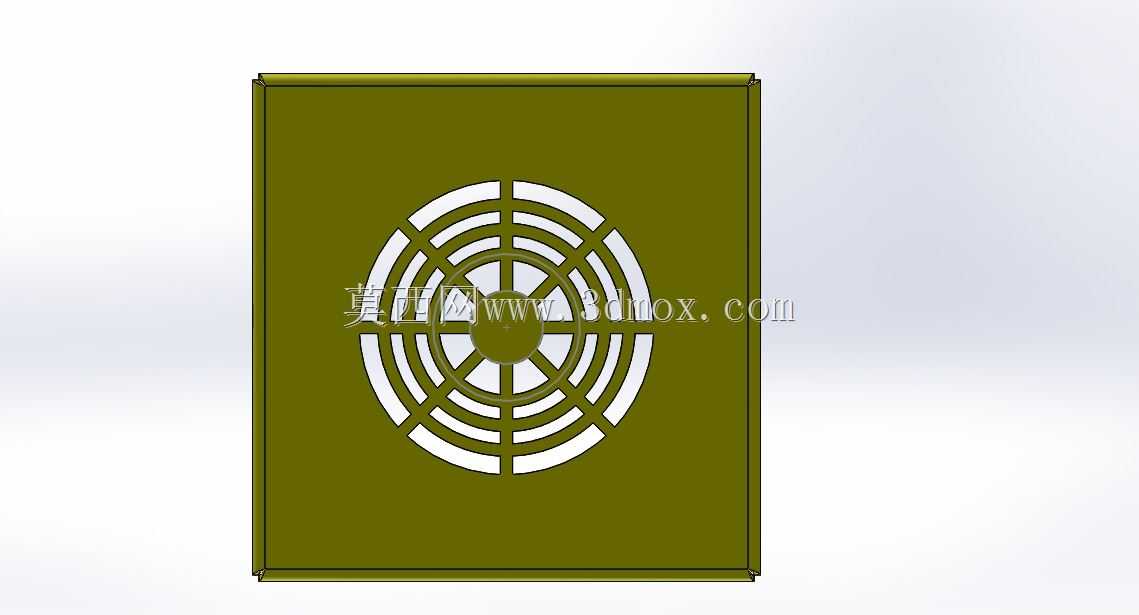

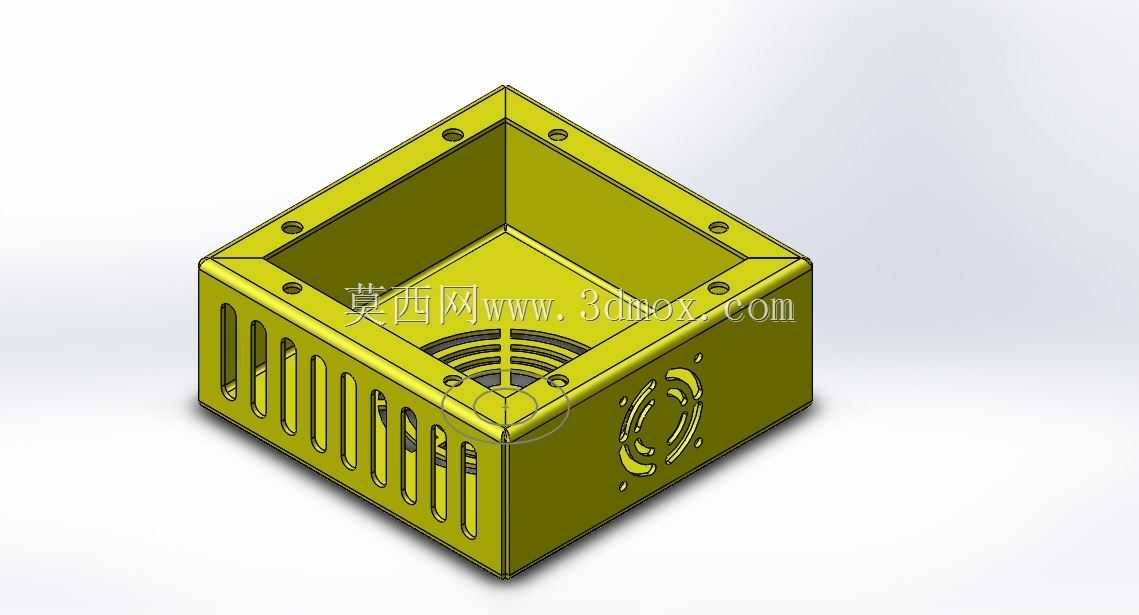

　　散热结构的设计充分考虑了小功率电源的发热特性，其中一侧侧壁开设长条形格栅通风槽，槽孔宽度控制在3mm以内，既可以保证空气流通带走电源工作产生的热量，又能避免较大尺寸的异物落入壳体内部触碰带电部件；相邻侧壁预留的圆形风扇安装位，适配40mm规格的轴流散热风扇，安装孔位按照标准风扇孔距设计，用户可根据电源实际发热功率选择是否加装主动散热组件，当电源功率低于30W时仅靠格栅自然通风即可满足散热需求，功率超过60W时加装风扇可形成定向风道，热风从格栅侧直接排出，避免热量在壳体内部蓄积。

　　从安装边界来看，壳体内部净空尺寸按照常规开关电源模块的外形尺寸预留，底板未开设额外固定孔位，用户可根据实际搭载的电源模块尺寸自行打孔固定，或者采用导热胶粘接的方式完成电源模块固定，适配性更强；壳体外部的安装可通过侧壁预留的固定位完成，也可依托敞口边缘的法兰边进行嵌入式安装，安装时需要注意在通风槽侧预留至少10mm的空气流通空间，避免遮挡通风路径影响散热效果。

　　结构细节上，所有钣金弯折处均做了小圆角过渡处理，避免锐边划伤装配人员，同时弯折圆角可以提升壳体整体的抗形变能力，在受到轻微外力冲击时不会出现弯折处开裂的问题；壳体表面做导电氧化处理，既可以提升金属板材的防锈能力，又能保证壳体整体的电磁屏蔽性能，减少电源模块工作时产生的电磁干扰向外扩散，也能避免外部电磁信号影响电源模块的工作稳定性。在实际选型使用时，需要注意这款壳体的板材厚度适配1.2mm以下的冷轧钢板或者铝合金板材，整体承重不超过2kg，搭载的电源模块重量过大时需要额外在底板增加加强筋结构，避免长期使用后底板出现形变。

　　不同于注塑成型的塑料电源壳，这款金属材质的壳体在耐高温性能上表现更优，即使内部电源出现短时过热的情况，也不会出现壳体融化变形的问题，安全冗余更高，适合在工业现场环境温度波动较大的场景下使用。设计过程中充分考虑了钣金加工的工艺特性，所有槽孔、安装位均采用冲压工艺即可完成加工，不需要额外的铣削工序，加工成本更低，适合小批量定制生产，用户可根据实际使用需求调整壳体的长宽高尺寸，通风槽的数量、风扇安装位的位置也可根据实际散热需求灵活调整，不需要大幅改动整体的结构构型。
