钣金结构设备散热通风罩结构设计

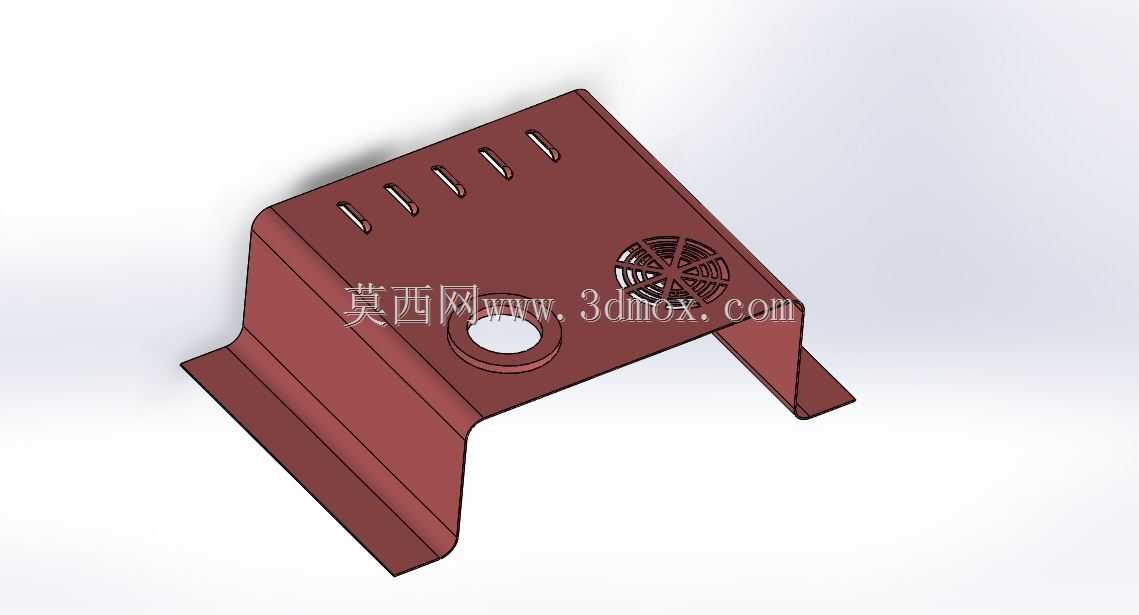

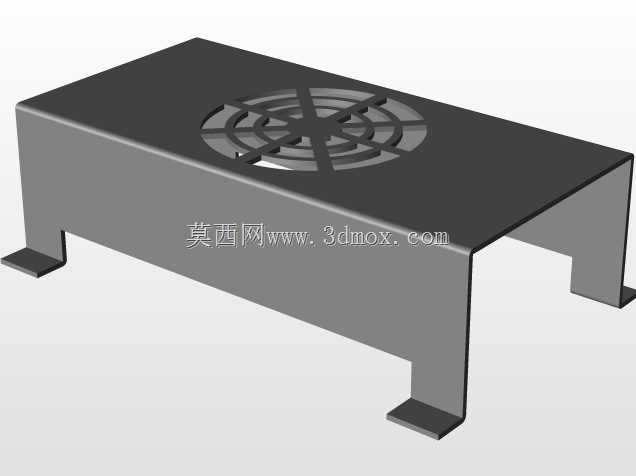

　　这款钣金材质的通风罩，主要应用在各类工业电控柜、小型工业设备主机、嵌入式工控单元的顶部散热区域，日常工况中承担着气流导通与外部异物阻隔的双重作用，很多车间内的小型传感检测设备、桌面型工业控制终端运行时，内部功率元件会持续散发热量，若热量在封闭壳体内淤积，很容易造成元件温漂超标、使用寿命折损，严重时甚至会触发过热保护停机，影响生产线的连续运行，这类通风罩就是为匹配这类设备的顶部散热开口设计的配套结构件。从结构设计逻辑来看，整体采用弯折一体的钣金成型思路，罩体主体为平板结构，四个支脚向下弯折形成支撑间隙，安装后罩体与设备壳体表面会留出均匀的通风缝隙，不会完全贴死壳体表面堵死气流通路；顶部居中位置设计了辐条状的通风栅格，

　　栅格的筋条宽度经过合理匹配，既能够保证足够的通风开口面积，让设备内部的热空气可以顺着栅格缝隙顺利排出，又能阻挡车间内常见的金属切屑、较大颗粒的灰尘、意外掉落的小型紧固件落入设备内部，避免造成内部电路短路、散热风扇卡滞等故障。支脚的末端做了小幅的外翻折边，这个细节设计一方面是为了增大安装时的接触面积，让罩体通过螺丝固定在设备壳体上时受力更均匀，不会因为钣金边缘的应力集中造成壳体表面压痕，另一方面外翻的折边也能去除钣金裁切后的锐边，避免装配或后期维护时划伤操作人员的手部。在安装边界的匹配上，这类通风罩的支脚高度通常根据设备内部散热风扇的高度预留足够空间，不会出现罩体安装后与风扇扇叶发生运动干涉的问题，

　　四个安装孔的孔位间距可以匹配市面上多数小型工业设备顶部的标准散热开口尺寸，不需要对原有设备壳体做额外的打孔改造就能直接装配。栅格的辐条采用均匀放射状排布，这种排布方式相比直条栅格，在相同开口面积下的结构强度更高，即使受到轻微的外部磕碰，也不容易出现栅格变形塌陷的问题，同时放射状的结构对气流的导向更均匀，不会让热气流集中从某一个区域排出，能让设备内部的温度场分布更均衡。罩体的侧边采用下探式的弯折结构，除了四个支脚的支撑位置外，侧边的下沿与设备壳体表面保持很小的间隙，这个设计可以避免侧面的飞溅液体、灰尘从侧边缝隙直接进入设备内部，同时又不会阻挡气流从侧边辅助流通，在一些有少量切削液飞溅的机加工旁置检测设备上，

　　这种结构的防护表现比纯平面的通风网板要好很多。从实际选型适配的角度来说，这类钣金通风罩适合用在对散热有持续要求、同时现场存在一定粉尘或异物掉落风险的工业场景，相比塑料材质的通风网罩，钣金材质的抗老化能力更强，在设备长期运行产生的持续高温烘烤下，不会出现材质变脆、开裂的问题，使用寿命更长；相比金属编织的通风网，一体冲压弯折的钣金结构清洁起来更方便，日常维护时只需要用毛刷清扫表面或者用压缩空气从内向外吹除积灰即可，不会出现编织网缝隙卡滞灰尘难以清理的问题。设计过程中需要重点关注的是栅格的缝隙宽度，缝隙过大会降低异物阻隔能力，过小则会增加风阻，影响散热效率，这款结构的栅格缝隙宽度控制在合理区间，既能阻挡直径3mm以上的固体异物进入，又能把通风风阻控制在散热风扇的允许工作范围内，不会因为风阻过大造成风扇负载升高、噪音变大。另外四个支脚的弯折角度需要严格控制公差，若弯折角度存在偏差，会造成安装时罩体不平，部分固定孔位无法对齐，甚至出现罩体与内部风扇干涉的问题，建模时需要提前预留钣金弯折的工艺回弹量，确保加工成型后的尺寸符合安装要求。
