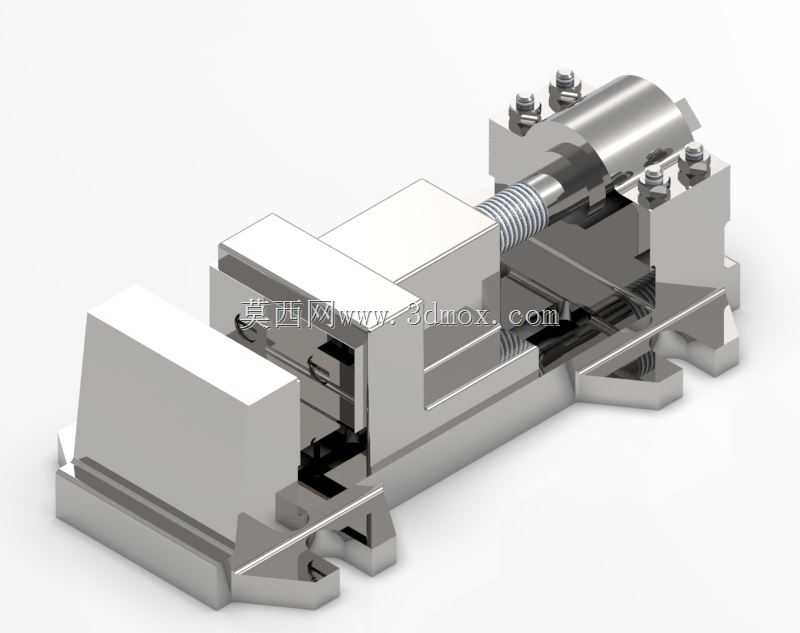

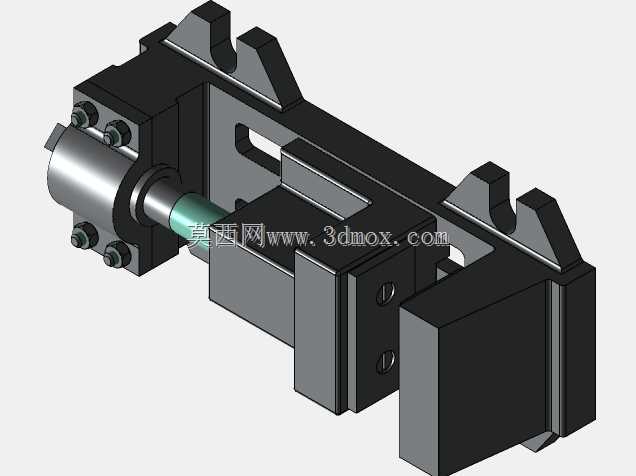

高精密机用虎钳夹持工装结构设计

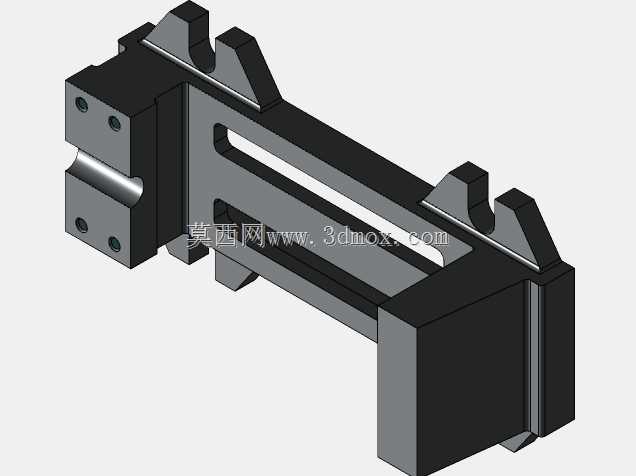

　　在常规金属切削加工、精密零件装夹定位的场景里，这类机用虎钳是车间工位上出镜率极高的通用工装，不管是立式铣床、平面磨床还是普通钻床的工位，只要涉及规则块状、轴类零件的批量装夹，都能见到这类结构的身影。区别于普通台虎钳的固定式安装逻辑，这款虎钳的底座采用了带定位键槽的安装结构，安装时可以直接嵌入机床工作台的T型槽内，不需要额外打表找正底座的平行度，能大幅缩短换产时的工装调试时间，对于小批量多品种的加工场景来说，这种安装边界的设计能有效降低辅助工时占比。

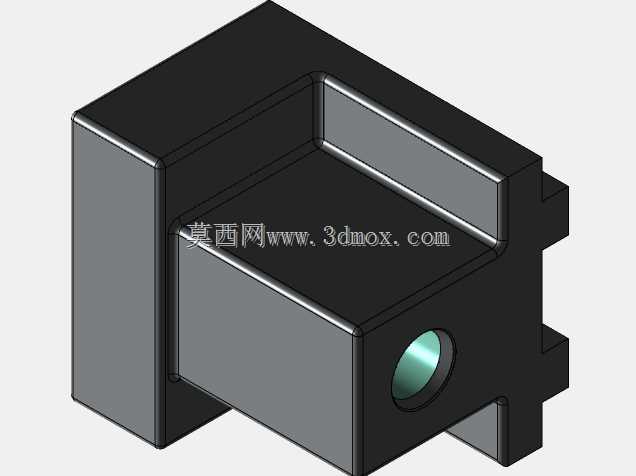

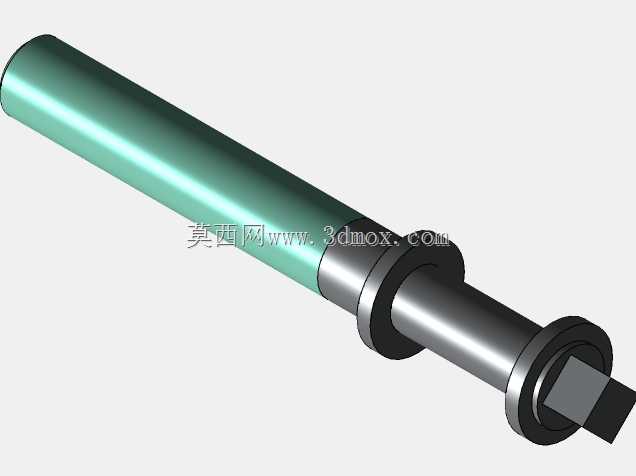

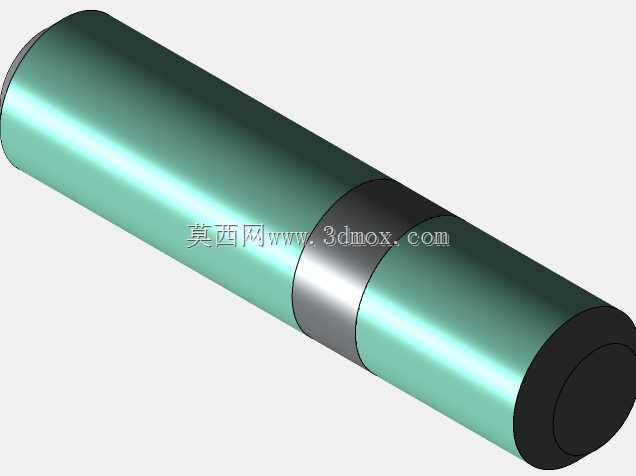

　　从功能实现逻辑来看，这款虎钳的夹紧动力通过梯形丝杠副传递，丝杠采用大导程梯形螺纹设计，空行程移动时钳口的进退速度更快，不会出现普通细牙丝杠开合行程过慢的问题，而螺纹副本身具备的自锁特性，又能保证夹紧后不会因为切削过程中的振动出现松脱，不需要额外加装锁紧机构就能维持足够的夹紧力。活动钳身和固定钳身的配合面采用了矩形导轨结构，配合间隙可以通过侧边的镶条进行调整，长期使用出现磨损后，只需要微调镶条的压紧螺钉就能恢复配合精度，不会因为导轨磨损导致钳口上翘、夹持定位失准的问题。

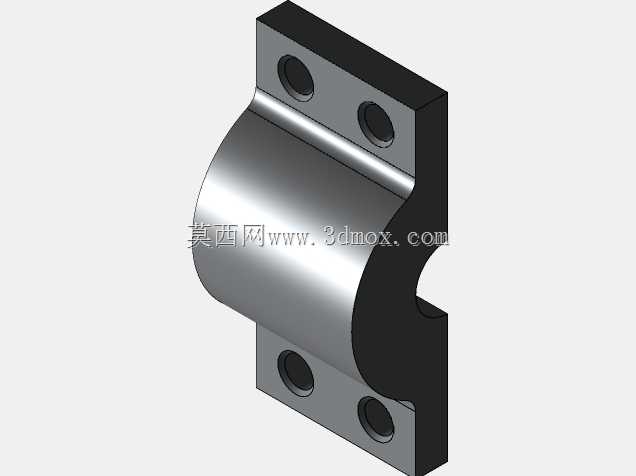

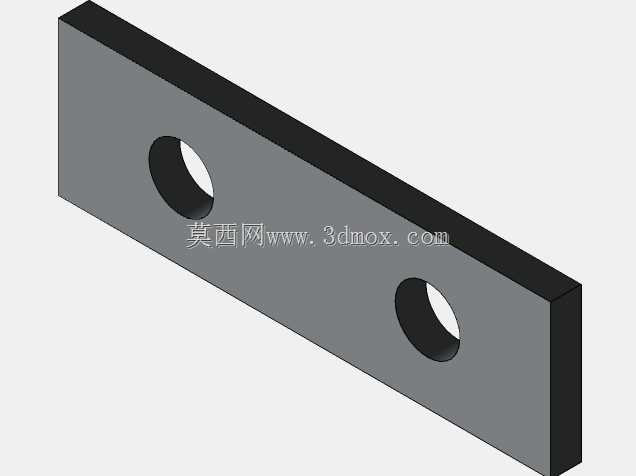

　　钳口部分采用了可更换式设计，标配的平钳口表面加工有细密的交叉网纹，夹持毛坯件时能提供足够的摩擦力，避免切削过程中工件出现滑移；如果需要夹持已加工表面或者异形零件，只需要松开钳口的固定螺钉，就能更换成软钳口或者V型钳口，适配不同形状零件的装夹需求，不需要额外制作专用夹具就能覆盖大部分常规零件的装夹场景。固定钳身和底座之间还设计有回转刻度盘，松开底座的锁紧螺母后，钳身可以在0到360度范围内任意回转调整角度，刻度盘上的刻线精度达到1度，加工带角度的斜面、斜孔时，不需要重新装夹找正工件，只需要调整钳身的回转角度就能完成定位，对于小型零件的角度加工来说，这种结构的实用性远高于固定式虎钳。

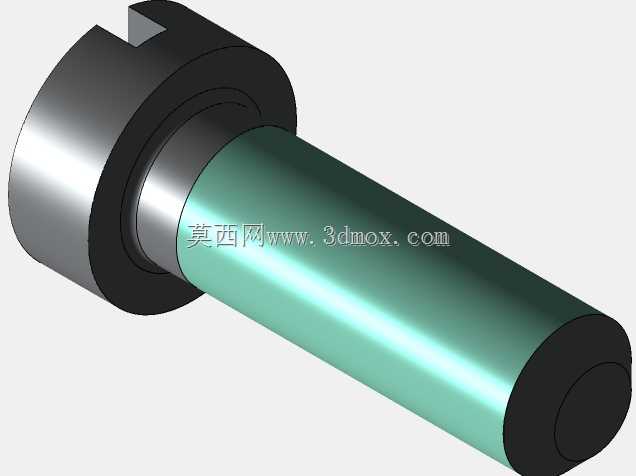

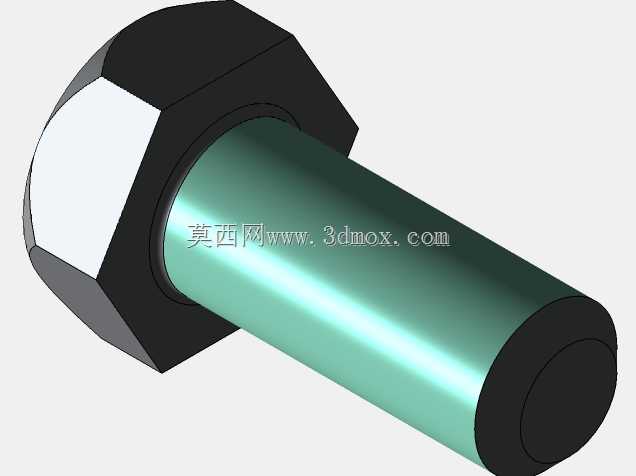

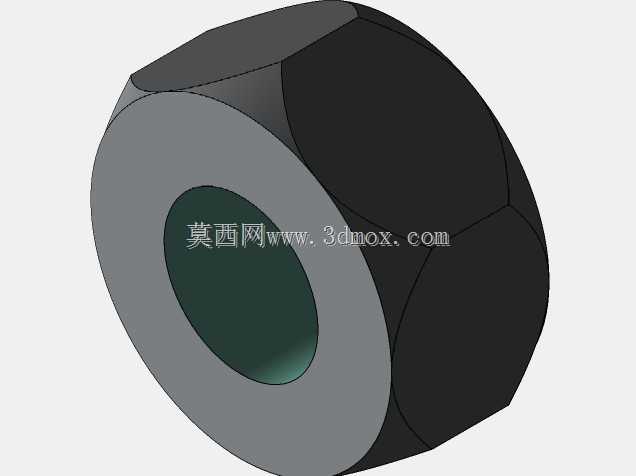

　　从结构设计的细节来看，这款虎钳的丝杠螺母采用了分体式装配结构，螺母通过螺钉固定在活动钳身的尾部，长期使用出现螺纹磨损后，只需要更换螺母就能恢复传动精度，不需要更换整个丝杠或者活动钳身，后期维护的成本更低。钳身的主体部分采用了高强度铸铁材质，经过时效处理消除内应力后再进行导轨面的精加工，长期使用不会出现应力变形，能长期维持夹持精度的稳定性。整体的外形尺寸适配中小型机床的工作台安装空间，底座的安装孔距符合通用机床T型槽的间距标准，不需要额外制作过渡连接板就能直接安装在大部分常规机床上，安装时只需要用T型螺栓穿过底座的安装孔锁紧即可，整个安装过程不超过十分钟。

　　在实际使用场景中，这类虎钳除了用于常规的机加工装夹，还可以搭配正弦规、角度块等量具完成精密零件的角度磨削加工，也可以在钳工划线工位作为定位工装使用，夹持工件完成划线、錾削、锉削等手工操作。夹持力的大小可以通过转动丝杠的力矩进行控制，夹持薄壁零件时可以适当减小夹紧力，避免零件出现装夹变形；夹持重型毛坯件时可以加力转动丝杠，获得足够的夹紧力应对大切削量的粗加工场景。整个结构没有复杂的液压、气动元件，完全依靠机械结构实现夹紧和定位，故障率极低，日常维护只需要定期在导轨面和丝杠螺纹副上涂抹润滑脂，就能保证长期顺畅运行，对于生产现场的复杂工况来说，这种纯机械结构的工装可靠性远高于带动力辅助的夹紧机构，不会出现气源压力波动、液压泄漏导致的夹紧失效问题。

　　设计过程中，导轨的配合长度经过了针对性优化，活动钳身的导轨配合长度占到钳身总长度的三分之二以上，夹紧工件时活动钳身不会出现俯仰偏摆，钳口的上下夹持力保持均匀，不会出现工件夹不紧、上翘的问题。丝杠的轴向定位采用了推力球轴承结构，转动丝杠时的阻力更小，施加相同的手动力就能获得更大的夹紧力，长时间操作也不会出现操作费力的问题。钳身的排屑设计也做了针对性处理，导轨面的外侧设计有排屑斜面，加工产生的铁屑会顺着斜面滑落，不会堆积在导轨配合面内导致钳身移动卡滞，日常清理时只需要用毛刷扫去表面铁屑即可，不需要拆开钳身清理内部的切屑，能有效降低日常维护的工作量。
