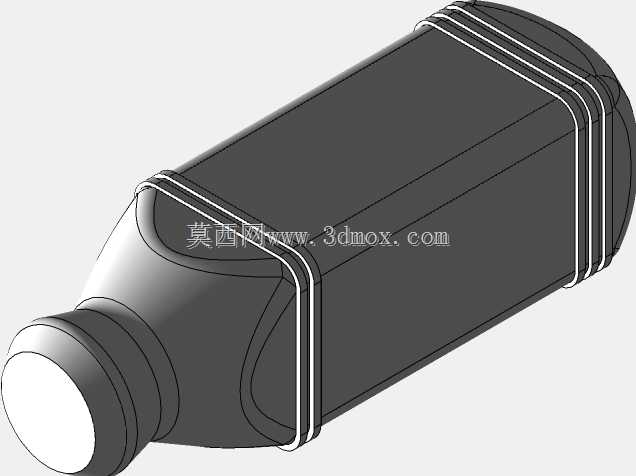

900毫升容量工业储液瓶结构设计

　　在工业流体分装、小型试剂存储、配套设备补液这类场景里，适配性强的标准化储液容器一直是产线运维、实验室耗材配套里容易被忽略但影响作业效率的部件，这款900毫升容量的瓶体结构，就是针对中小容量流体存储需求做的定向结构设计。先从实际使用场景倒推设计逻辑，日常作业里这类容量的瓶体，既要满足手持搬运的握持舒适度，也要适配自动化灌装线的卡瓶定位，还要兼顾堆叠存储时的结构强度，所以整个瓶身没有做完全光滑的柱面设计，而是在瓶身周向分布了多道环形加强筋，这些加强筋不是单纯的装饰结构，一方面是在瓶体吹塑成型时，能够平衡型坯冷却过程中的收缩应力，减少瓶身成型后的翘曲变形，另一方面，在灌装后堆叠码放时，环形筋能够分散上层瓶体传递下来的压应力，

　　避免薄壁瓶身出现受压凹陷的问题，同时在自动化灌装线的输送轨道上，这些环形筋也能作为定位基准，配合卡瓶机构实现精准的工位停驻，减少灌装时的喷溅偏差。瓶身的截面没有采用正圆形设计，而是做了带圆弧过渡的类方截面，这种设计的考量点在于，相同标称容量下，类方截面的瓶体在货架或者设备储液仓内摆放时的空间利用率比纯圆瓶高出近两成，同时圆弧过渡的边角能够避免应力集中，防止灌装后瓶内带压时边角位置出现开裂。瓶口部分采用了标准的外螺纹结构，螺纹的导程和牙型都适配通用的旋盖头，不管是人工旋盖还是自动化旋盖设备都能直接兼容，瓶口的密封面做了0.8毫米的平整凸台，配合垫片就能实现可靠的液密封，即使存储易挥发的工业试剂，也能减少挥发泄漏的风险。

　　瓶肩位置做了平缓的弧面过渡，没有采用直角转折，一方面是倾倒液体时，弧面能够引导流体顺着瓶嘴流出，不会出现液体顺着瓶身外壁流淌的挂液问题，另一方面，弧面过渡也能提升瓶肩位置的结构强度，在搬运过程中如果出现磕碰，弧面能够分散冲击力，避免瓶肩开裂。从安装和适配边界来看，这款瓶体的最大外径控制在82毫米，总高度控制在235毫米，能够适配市面上绝大多数通用型的900毫升规格瓶托、灌装定位座，不需要对现有产线的工装做额外改造就能直接上线使用。瓶身的壁厚做了梯度设计，瓶口位置因为要配合螺纹旋合，壁厚设计为2.2毫米，保证螺纹连接的强度，不会因为旋盖力度过大出现螺纹滑牙，瓶身主体位置壁厚控制在1.2毫米，在保证结构强度的前提下尽可能降低材料用量，

　　控制单件成本，瓶底位置壁厚设计为1.8毫米，同时做了内凹的底脚结构，让瓶体放置在平面上时能够保持稳定，不会因为底面轻微变形出现放置不稳晃荡的问题。在实际使用中，这款瓶体既可以用来存储设备保养用的润滑油、切削液分装，也可以用来存储实验室的化学试剂、生产线上的液态辅料，甚至在民用场景里也能作为饮品、日化产品的包装容器，结构的通用性很强。设计过程中也充分考虑了成型工艺的可行性，整个瓶体的脱模斜度控制在1.5度，所有的加强筋、过渡位置都做了圆角处理，没有尖锐的棱角，不管是采用吹塑工艺还是注塑工艺生产，都能顺利脱模，不会出现粘模、拉伤的问题。瓶身上的环形加强筋间距经过反复验算，控制在35毫米，这个间距下，即使瓶内装满液体，手持搬运时手指刚好能卡在两道加强筋之间，提升握持的摩擦力，不会因为瓶身沾了液体出现打滑脱手的情况。另外，瓶底的内凹结构还预留了喷码位置，生产时可以直接在瓶底喷印生产日期、批次信息，不需要额外在瓶身贴标占用位置，也能避免标签被液体浸泡后脱落的问题。从流体残留的角度来看，瓶肩的过渡弧面半径经过优化，当瓶体倾倒至接近水平位置时，瓶内的残留液体会顺着弧面全部流向瓶口，不会在瓶肩位置形成积液残留，对于需要精准控制分装量的场景来说，能够减少物料的浪费，也能降低瓶内残留液体长期积存变质带来的污染风险。
