家用明装升降淋浴花洒套装结构设计

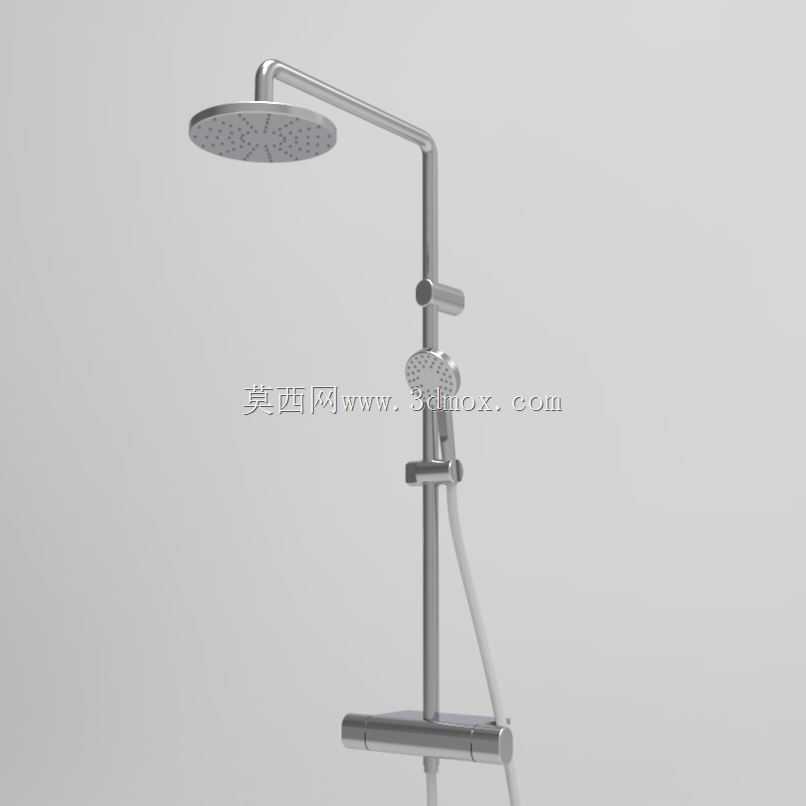

　　这套淋浴装置的三维结构设计，核心围绕家用卫浴场景的实际使用需求展开，建模过程中优先考虑了日常使用的操作逻辑与安装适配性，没有做多余的装饰性结构，所有曲面与连接位都对应实际量产的五金加工工艺。从实际安装边界来看，整套装置采用墙面明装固定方式，升降杆底部距离地面的安装基准高度设定为1米，顶喷最高抬升位置距离地面约2.2米，适配国内多数住宅卫生间的层高与给排水预留点位，冷热水进水口的中心距严格控制在15厘米，匹配家装通用的混水阀安装孔位标准，不需要额外改管就能适配多数家庭的现有水路。顶喷部分采用直径20厘米的圆形薄款结构，出水孔采用环形阵列排布，建模时特意将出水嘴做了1.5度的内倾角度，避免出水外溅，

　　同时顶喷与弯管的连接位做了万向转动结构，允许小范围调整出水角度，满足不同身高使用者的站位需求。手持花洒的卡座集成在升降杆的滑套上，滑套采用侧面旋钮锁紧结构，松开旋钮可以沿着升降杆上下滑动调整手持花洒的固定高度，旋钮拧紧后依靠内部橡胶圈的摩擦力锁止位置，不会因为长期使用出现下滑移位的问题，手持花洒与混水阀之间采用1.5米长的柔性波纹软管连接，软管两端的接头都做了防缠绕的旋转结构，使用时拉扯软管不会出现接头拧死漏水的情况。混水阀主体采用下进上出的侧开结构，左侧旋钮控制冷热水混合比例，右侧旋钮控制出水通路切换，可以在顶喷出水、手持花洒出水、下出水嘴三个模式间切换，阀体内部的流道做了圆弧过渡处理，减少水流经过时的压损，保证出水压力足够，

　　同时阀体与墙面的固定座做了加厚处理，能承受日常使用时反复扳动旋钮的冲击力，长期使用不会出现松动。升降杆本身采用304不锈钢圆管结构，管壁厚度设定为1.2毫米，既保证整体结构的刚性，不会因为顶喷的重量出现杆体弯曲，也不会因为管壁过厚增加不必要的材料成本，杆体表面做了拉丝处理的结构建模，对应实际产品的表面处理工艺，减少水渍残留的附着面积。整套模型的所有连接位都做了密封槽的结构设计，对应橡胶密封圈的安装位置，比如弯管与升降杆的连接、软管与阀体的连接、滑套与杆体的配合位，都预留了标准的密封圈安装间隙，保证装配后不会出现渗漏问题。在建模过程中，所有的圆角处理都参考了实际五金件的抛光工艺要求，外露的棱边都做了R0.5以上的圆角，

　　避免安装和使用过程中出现划伤手的情况，同时也能减少电镀工艺的应力集中，提升表面处理的良品率。从使用场景来看，这套结构既适配普通家庭的卫生间干湿分离区域，也可以用于酒店、公寓的批量装修，所有的安装尺寸都符合国内卫浴产品的通用安装规范，不需要定制特殊的安装配件，后期维护更换配件也能直接采购市售的通用件。下出水嘴的结构做了15度的下倾角度，接水时不需要将容器举得过高，不用的时候可以向上翻折贴紧阀体，避免磕碰。顶喷的弯管与升降杆的连接位做了高度调节的卡位结构，可以根据实际安装的吊顶高度调整顶喷的伸出长度，避免顶喷距离吊顶过近影响安装。
