法兰式刚性扭矩传递联轴器结构设计

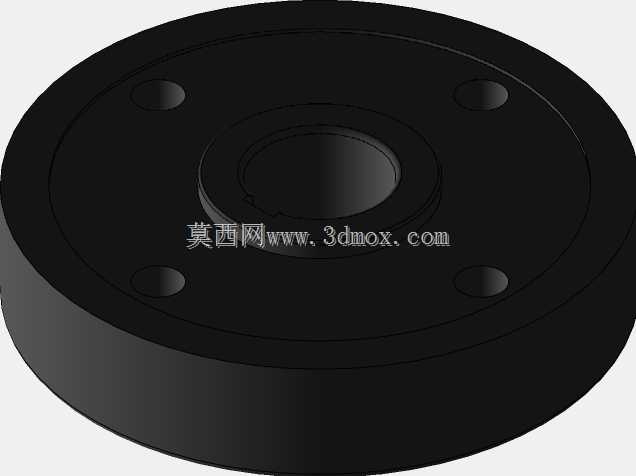

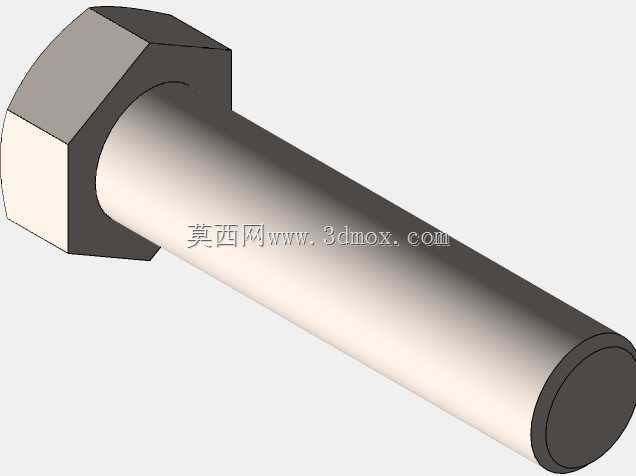

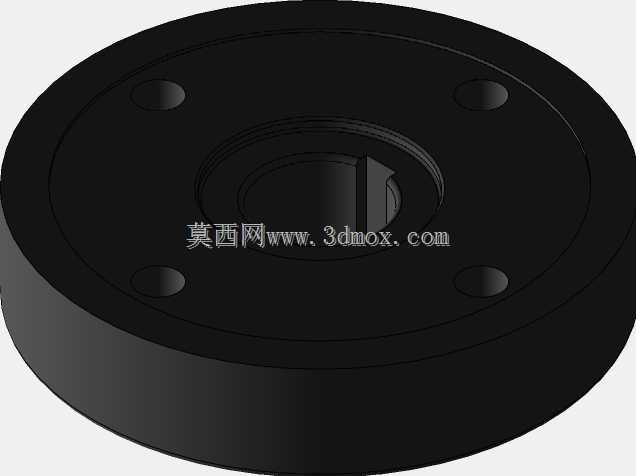

　　在重载同轴传动场景中，这类刚性联轴器的应用十分普遍，常见于输送线驱动端、机床主轴进给单元、小型发电机组动力对接等对两轴同轴度要求较高的工况下，核心作用是在无补偿偏移的前提下，将主动轴的扭矩完整传递至从动轴，不会像弹性联轴器那样存在扭转间隙，适合正反转频繁、传动精度要求高的动力传输环节。从结构设计逻辑来看，该联轴器采用分体法兰对接形式，上下两个带轴孔的毂体分别与主动、从动轴配合，轴孔与轴的配合公差可选H7/k6过渡配合，保证装配后无径向窜动；外围的环形法兰盘通过周向均布的六角螺栓实现两个毂体的刚性锁紧，螺栓预紧力需要根据传递扭矩的大小核算，避免传动过程中法兰接合面出现相对滑移。设计过程中需要重点关注安装边界尺寸：

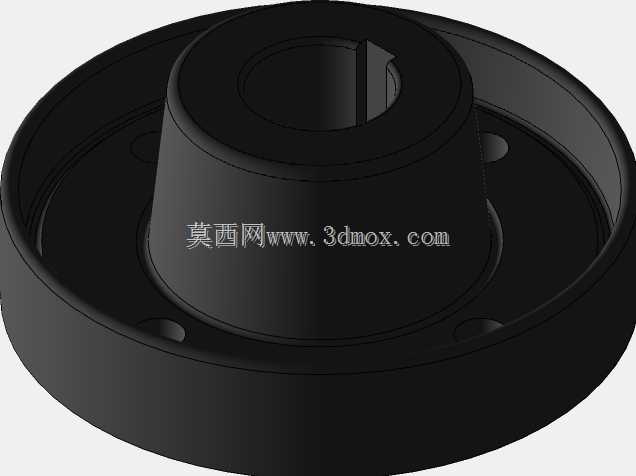

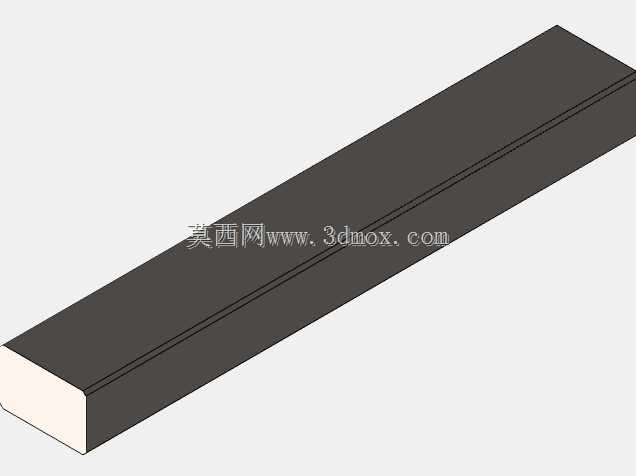

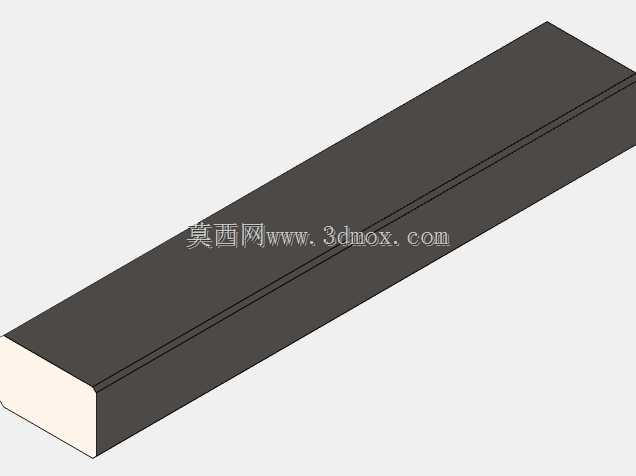

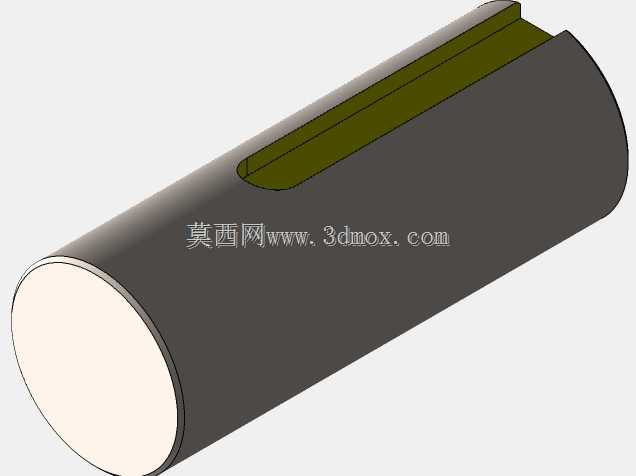

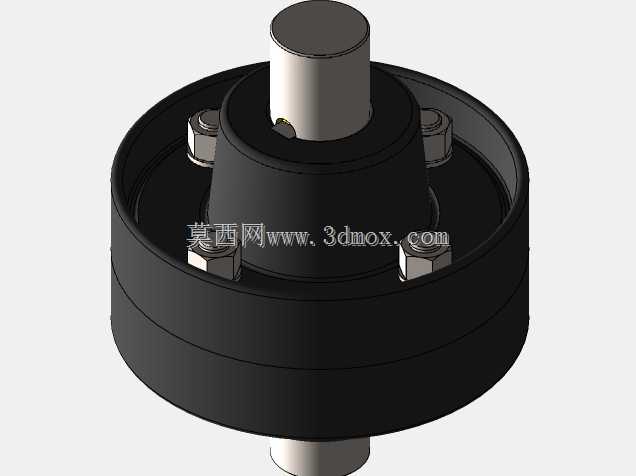

　　法兰外圆直径要匹配安装空间的径向余量，避免与周边护罩、机架结构产生干涉；两端轴伸长度要对应轴端的锁紧固定位置，通常轴孔内会设置键槽，通过平键实现周向扭矩传递，键槽的对称度公差需要控制在0.02mm以内，保证装配后键的受力均匀。不同于弹性联轴器可以补偿两轴的径向、角向偏移，这类刚性联轴器对安装时的两轴对中精度要求极高，安装时需要通过百分表打表检测两轴的径向跳动与端面跳动，径向偏移量建议控制在0.03mm以内，角向偏移不超过0.05°/100mm，否则运转过程中会产生额外的附加载荷，加剧轴承受力，严重时甚至会造成轴的疲劳断裂。从外形结构来看，该联轴器整体为回转体结构，中部毂体做了锥度过渡设计，既可以减轻整体重量，

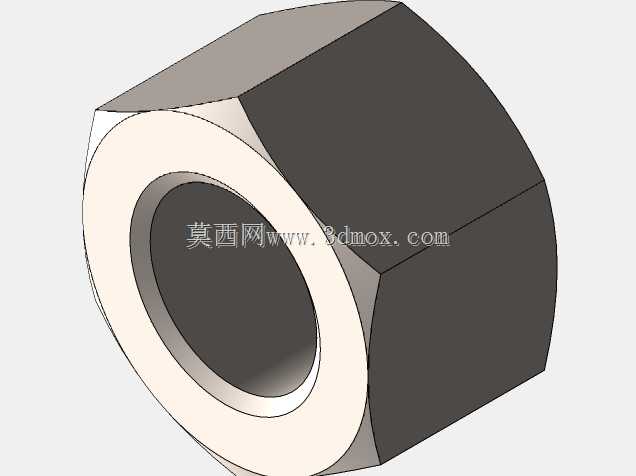

　　又能保证毂体与法兰连接处的结构强度，避免应力集中；周向布置的螺栓采用内六角或者外六角形式，装配时可以通过扭矩扳手按对角顺序逐步拧紧，保证法兰面受力均匀。在选型适配时，需要先核算传动系统的额定扭矩，将计算扭矩乘以1.5-2倍的安全系数，再匹配对应规格的联轴器，同时要确认两端轴孔的直径、键槽尺寸与所连接的轴径完全匹配，避免出现装配不上或者配合间隙过大的问题。这类联轴器没有易损的弹性元件，日常维护只需要定期检查螺栓的预紧力即可，使用寿命远高于弹性联轴器，适合在工况稳定、对中精度有保障的固定设备上使用，不适合存在冲击载荷或者两轴安装对中难度较大的场景。建模过程中需要重点还原法兰接合面的配合精度、螺栓孔的位置度公差、轴孔与键槽的尺寸精度，保证模型导出后可以直接用于装配干涉检查、工程图生成以及后续的有限元强度校核，为实际加工生产提供准确的三维数据支撑。
