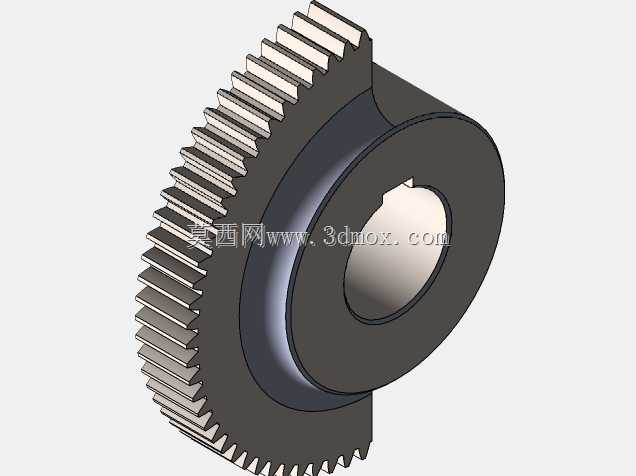

带键槽安装结构的扇形传动齿轮

　　这类扇形齿轮多应用在需要间歇回转传动的工位结构中，常见于仪器仪表的量程切换机构、自动化生产线的分度挡停结构、轻工包装设备的间歇送进工位，和完整圆周齿轮不同，它不需要整周持续传动，只需要在设定的转角范围内完成扭矩传递，能大幅缩减无效轮体占用的安装空间，也能减少不必要的轮齿加工成本，适配小转角往复摆动的传动需求。从结构设计来看，轮齿部分采用标准渐开线齿形加工，齿向精度满足中等载荷下的平稳啮合要求，啮合侧隙控制在常规传动件的公差范围内，避免往复摆动时出现回差超标的问题。轮毂部分做了加厚设计，中心孔内加工有标准平键槽，安装时可以通过平键和传动轴实现周向固定，传递扭矩时不会出现相对打滑的情况，轮毂和轮辐之间做了平滑过渡的圆角，

　　避免应力集中导致的轮体开裂问题，即使在频繁正反转的往复传动工况下，也能保证结构强度满足长期使用要求。设计这类扇形齿轮时，首先要根据实际需要的传动转角确定有效轮齿的覆盖角度，通常会在有效转角的两端多预留2-3个齿的余量，避免安装位置偏差导致传动起始或终止位置出现脱齿、卡滞的问题；齿宽尺寸要结合传递的扭矩大小核算，保证齿面接触强度足够，不会在额定载荷下出现齿面压溃或者过度磨损的情况。安装边界上，轮毂的轴向长度要和安装轴的配合段长度匹配，保证轮体安装后不会出现轴向窜动，轮体外缘的最大回转半径要和周边安装的其他结构件预留足够的安全间隙，避免转动过程中出现干涉刮碰；中心孔的公差采用基孔制过渡配合，既能保证装配时的同轴度要求，

　　也不会出现装配过紧导致的拆装困难问题。实际应用中，这类扇形齿轮常和小模数圆柱齿轮配合使用，把驱动件的连续回转运动转化为设定角度范围内的往复摆动，相比连杆式的摆动机构，齿轮传动的传动比更稳定，摆动角度的控制精度更高，在需要精准控制转角的检测类仪器、小载荷自动化工位上的适配性很强，不需要额外添加角度补偿结构就能满足工位的动作精度要求。
