法兰式膜片挠性联轴器结构设计

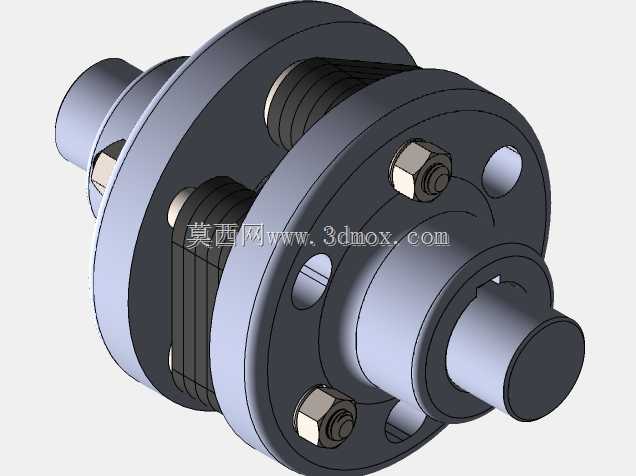

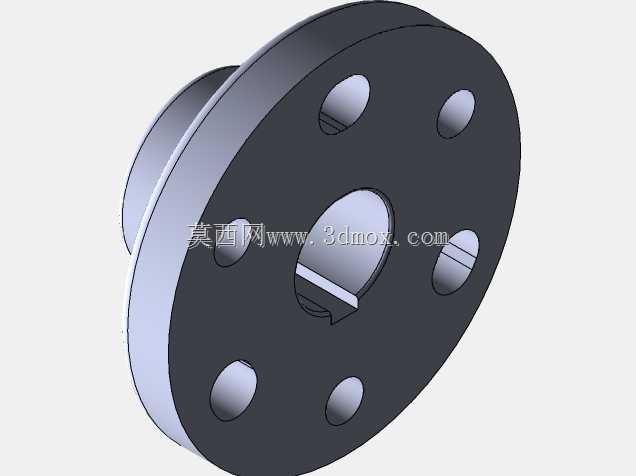

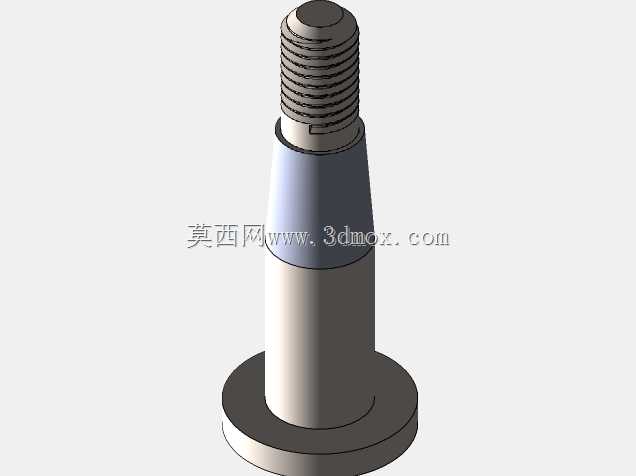

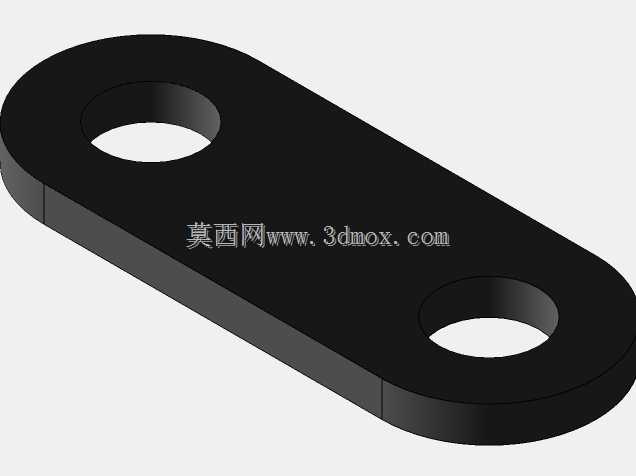

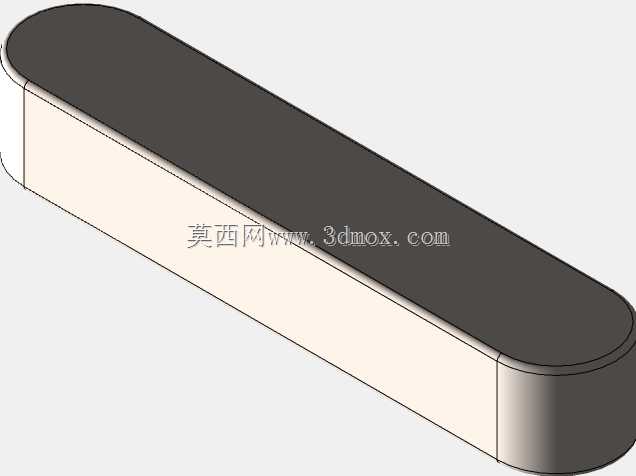

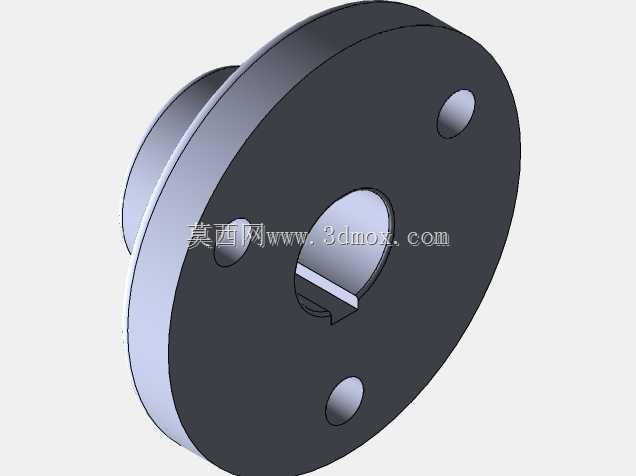

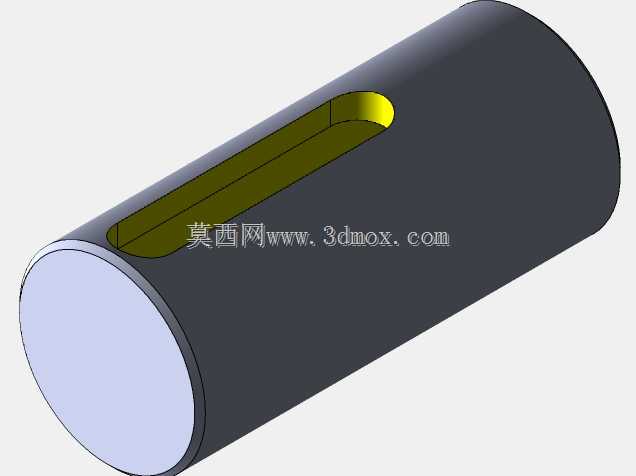

　　这类挠性联轴器常应用在精密传动轴系中，比如伺服驱动工位、精密检测设备的动力传输段、小型泵组与电机的连接端，核心作用是在两根存在少量同轴度偏差的轴之间传递旋转扭矩，同时补偿安装过程中产生的径向、角向以及轴向错位，避免轴系因强行对中产生额外的附加载荷，延长轴承、密封件等周边配套零件的使用寿命。从结构设计逻辑来看，该款联轴器采用双膜片组串联的布局，两端分别设置带安装孔的法兰盘，法兰端面上预留了螺栓穿装孔位，通过六角锁紧螺栓将膜片组与两侧法兰压紧固定，输入端与输出端均设计为带键槽的轴套结构，可与配套传动轴通过平键实现周向固定，防止大扭矩传递时出现轴与轴套之间的打滑问题。膜片部分采用多层叠合的薄金属片结构，

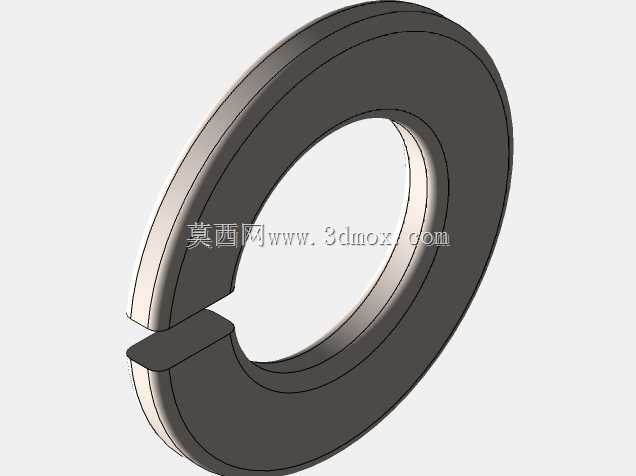

　　这种设计既能保证扭矩传递过程中的刚性，又能通过膜片自身的弹性变形吸收轴系间的错位量，相比刚性联轴器，它不需要极高的安装对中精度，能大幅降低现场装配的调试难度，同时相比橡胶弹性体联轴器，它的耐温范围更广，不存在橡胶老化失效的问题，适合在有一定温度波动、长期连续运转的工况下使用。在安装边界方面，法兰外圆的径向尺寸需要匹配安装空间的径向预留间隙，两端轴伸的长度要对应轴系的轴向安装距离，螺栓的分布圆直径要和配套设备的输出法兰孔位匹配，轴套内孔的键槽尺寸要符合对应轴径的平键标准，安装时需要按对角顺序逐步拧紧法兰螺栓，保证膜片组各方向受力均匀，避免局部压合过紧导致膜片变形不均，影响传动精度和使用寿命。实际选型过程中，需要核算传递的额定扭矩、

　　最高工作转速，同时确认轴系的最大允许偏差量是否在该联轴器的补偿范围内，还要注意安装时不能让膜片承受超出设计值的轴向拉伸或压缩量，否则会大幅缩短膜片的疲劳寿命，日常运维中只需要定期检查螺栓的锁紧力矩，观察膜片表面是否出现疲劳裂纹即可，维护成本远低于其他带易损橡胶件的挠性传动部件。
