法兰连接三通式止回阀结构设计

　　在民用给排水、工业流体输送、暖通循环、化工介质输送等管路系统中，介质倒流是极易引发设备损坏、计量失准、介质交叉污染甚至安全事故的常见问题，这款三通式法兰止回阀，正是针对多支路管路的单向导通需求开发的结构方案。不同于常规两通止回阀仅能实现单条管路的流向控制，该结构在垂直于主通路的方向增设了一个带内螺纹的接口，可直接接装压力表、泄压支路、旁通管路或者传感器取源部件，省去了管路中额外加装三通接头的工序，减少了管路的密封泄漏点，在空间紧凑的设备集成管路、小型泵站、换热机组内部管路中适配性极强。从功能实现逻辑来看，该止回阀依靠介质自身压力驱动阀瓣启闭，当介质从指定入口端流入时，压力推开阀瓣形成导通通路，介质可顺畅流向另外两个接口；

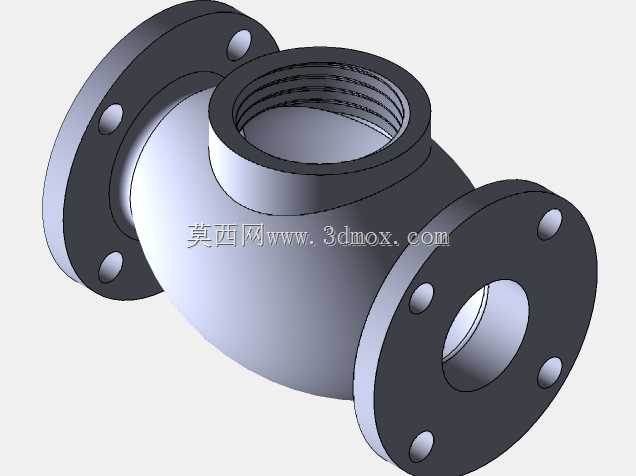

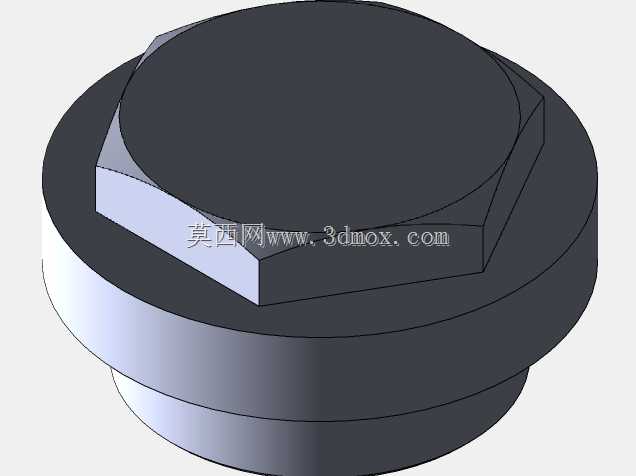

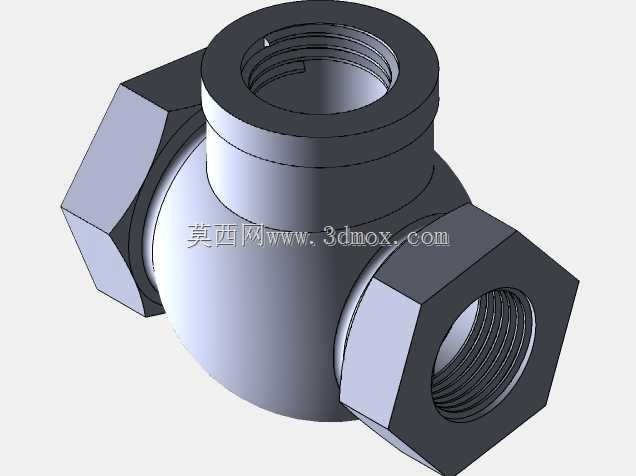

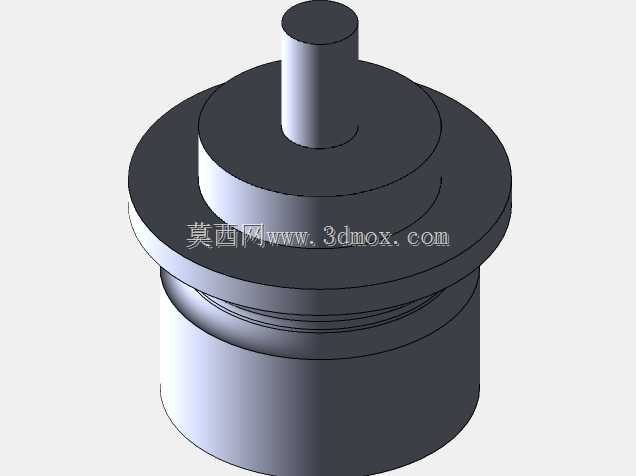

　　一旦入口侧压力下降或者出现反向压力差，阀瓣会在背压与自身重力作用下快速回落密封，彻底截断反向流路，避免下游介质回流至上游管路，保障泵类设备、计量仪表不被回流介质冲击损坏，也能防止不同介质支路出现串流问题。结构设计上，三个接口中的两个水平对向接口采用法兰连接形式，法兰盘上均匀分布四个螺栓过孔，安装时可直接与同通径的管路法兰配对，通过螺栓紧固配合密封垫片实现可靠连接，能承受中低压管路的工作压力，安装拆卸都十分便捷，便于后期管路维护检修；垂直向上的接口采用标准内螺纹设计，可直接拧装外螺纹连接的辅件，螺纹精度满足管路密封要求，无需额外转换接头。整体外形采用流线型的球瓣式腔体结构，相比直角腔体的止回阀，介质在腔体内的流动阻力更小，压损更低，

　　能减少管路系统的动力损耗；腔体壁厚经过强度校核，可满足常规水、油、弱腐蚀性介质的输送压力要求，外部轮廓无尖锐棱角，铸造与机加工工艺性良好，适合批量生产。安装边界方面，该止回阀的法兰端距、接口通径、螺栓孔中心距均匹配对应通径的管路标准，安装时只需保证介质流向与阀体标识方向一致，即可水平或者垂直安装在管路中，不需要额外预留过大的操作空间，适配多数工业与民用管路的安装空间条件。
