承受拉伸载荷的转向节接头结构设计

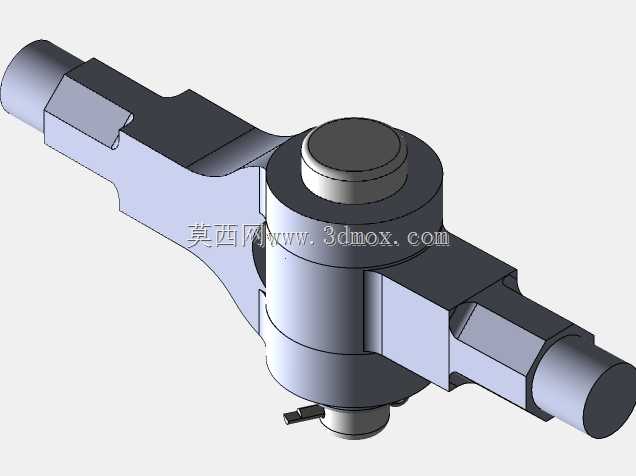

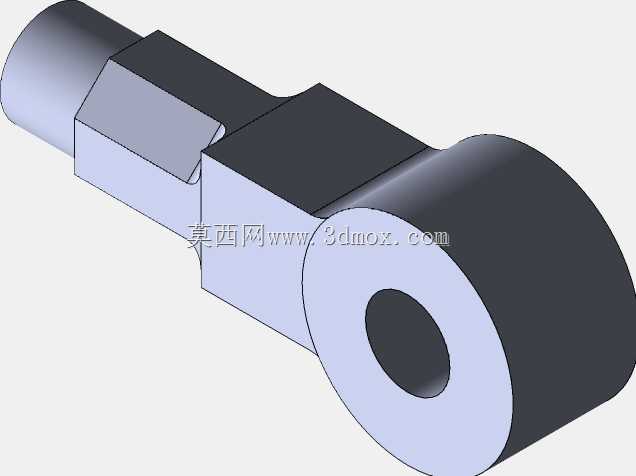

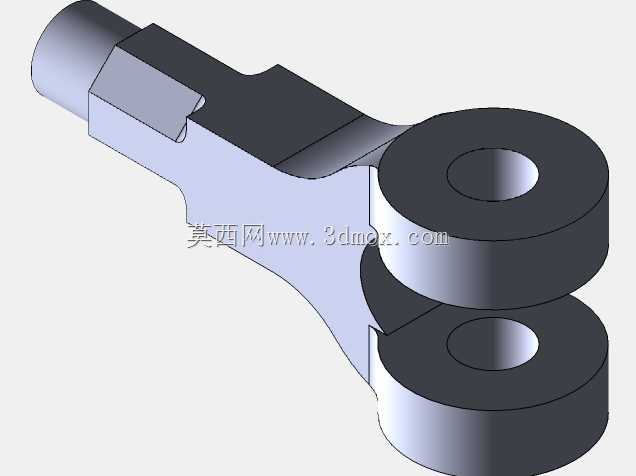

　　这类转向节接头常应用在需要传递轴向拉力、同时允许少量角度偏移的传动链路中，比如轻型工程机械的操纵拉杆连接、农用设备的转向传动杆件、输送线的张紧拉杆组等场景，核心作用是在两根承受拉伸载荷的杆件之间建立可靠连接，同时抵消安装误差带来的同轴度偏差，以及作业过程中杆件受载变形产生的附加力矩，避免杆件根部出现应力集中断裂的问题。从结构设计来看，中间的回转壳体是核心承载主体，两侧伸出的连接轴段分别对接两根拉杆，轴段上加工的扁方结构是为了方便安装时卡持防转，避免拧紧锁紧螺母时杆体跟转，底部伸出的小注油嘴结构是用来定期加注润滑脂，保证内部铰接副的转动灵活性，减少长期摆动带来的磨损。设计时首先要确定额定拉伸载荷，根据载荷大小核算中间壳体的壁厚、

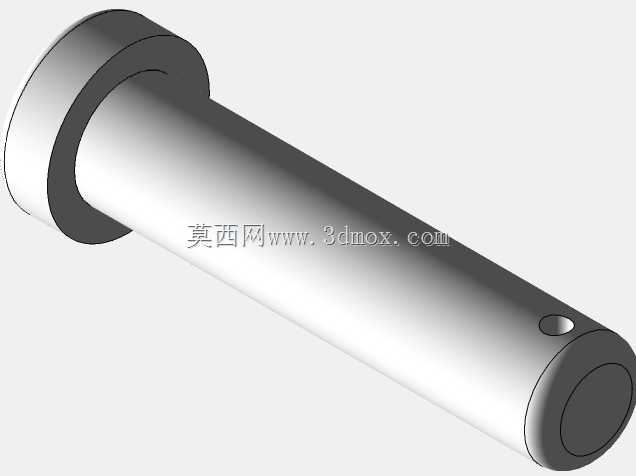

　　两侧连接轴的直径，以及内部铰接销轴的剪切强度，铰接副的配合间隙要控制在合理范围，间隙过大会导致传动旷量，影响操纵精度，间隙过小则会在低温环境下出现卡滞，无法实现角度补偿。安装边界上，两侧连接轴的同轴度在自由状态下要控制在0.1mm以内，允许的最大偏角不超过3度，完全能覆盖常规安装误差和作业中的杆件变形量，整体外形没有突出的尖锐棱角，避免安装和维护过程中刮伤操作人员，壳体外部的圆弧过渡都是为了降低应力集中系数，在交变拉伸载荷下提升疲劳寿命。实际选型时要注意，这类接头不能用来传递大扭矩，仅适合承受轴向拉伸载荷和少量的偏摆力矩，如果用在扭矩传递场景，会导致铰接副快速磨损甚至壳体断裂，安装时两侧拉杆的螺纹拧入深度要达到螺纹直径的1.

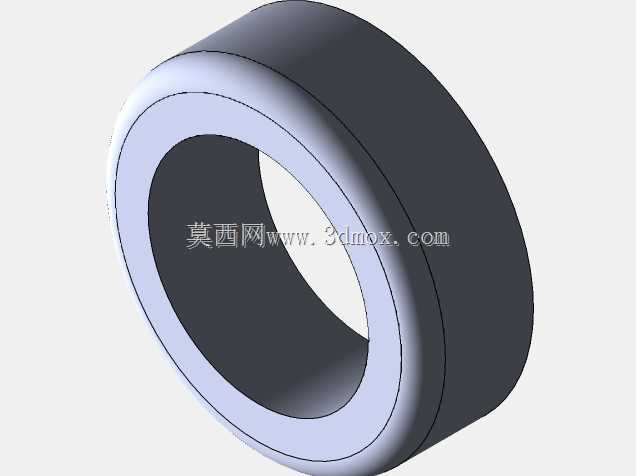

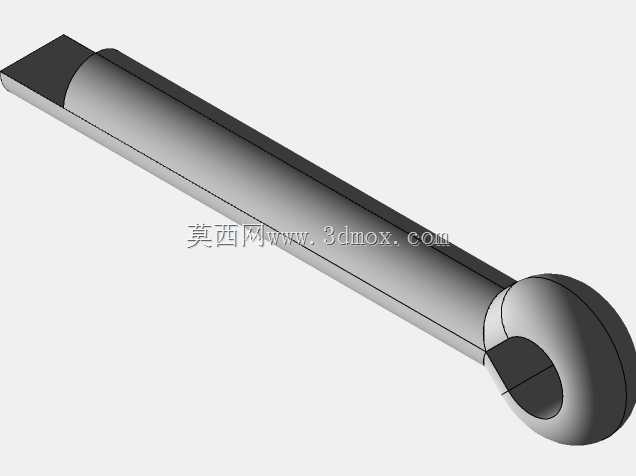

　　2倍以上，保证螺纹连接的强度，避免受拉时螺纹脱扣。日常维护中只需要定期通过注油嘴补充润滑脂，不需要拆解维护，正常工况下使用寿命能达到上万次的偏摆循环，完全能满足常规工业设备的使用需求。建模过程中要重点关注铰接部分的配合关系，内部的销轴和衬套要保留合理的装配间隙，不能做成过盈配合，否则会失去柔性补偿的作用，两侧连接轴的扁方尺寸要和常用扳手尺寸匹配，方便现场安装操作。
