带法兰安装接口的直角通路排水阀结构

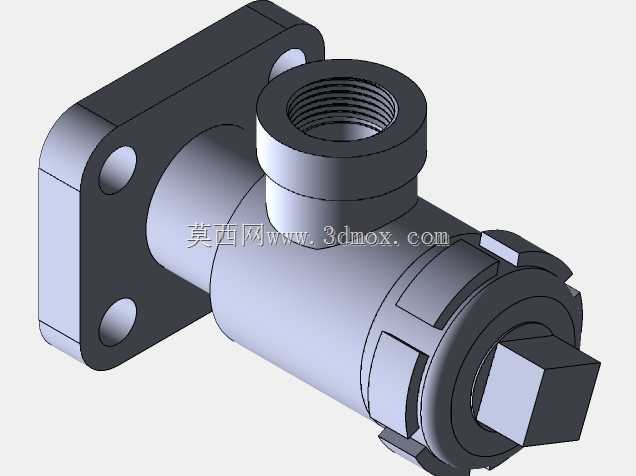

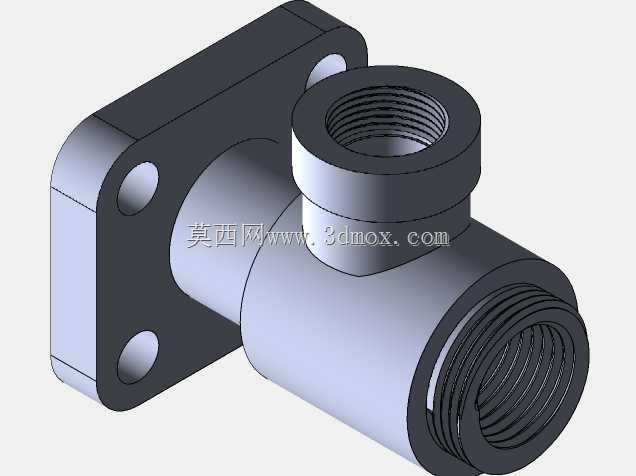

　　这款排水阀主要应用在闭式循环水系统、压缩空气管路、小型液压站的低位排水点位，日常工况中承担管路积存冷凝水、残留积水的排放功能，避免管路长期存水引发内壁锈蚀、冬季冻裂、介质输送效率下降等实际问题。从结构设计来看，整体采用直角式通路布局，进水端为方形法兰安装结构，法兰上预留两个对称的光孔安装位，可直接通过螺栓对接设备侧壁的预留接口，安装时无需额外加装转接弯头，能有效压缩管路安装的占用空间，适配设备侧壁局促的安装场景。阀体上部设置内螺纹接口，可对接标准规格的外接排水管，将排出的积水引导至指定收集位置，避免排水过程中喷溅污染周边设备。阀体端部设置方头操控结构，可直接使用普通扳手进行启闭操作，无需配套专用工具，日常运维操作门槛低，

　　适合厂区一线运维人员快速操作。建模过程中严格遵循管路阀件的设计规范，法兰密封面预留了密封垫片的安装槽位，装配后可保证对接位置的密封性能，避免正常带压工况下出现渗漏问题。阀体内部通路做了圆弧过渡处理，能减少排水过程中的流阻，避免杂质在通路拐角处积存造成堵塞，提升长期使用的可靠性。安装边界方面，法兰端的定位尺寸与常见设备侧壁排水预留孔位匹配，上部螺纹接口的中心高度与阀体端操控方头的旋转空间做了避让设计，安装后扳手旋转操作不会与周边管路、设备结构产生干涉，可直接替换同规格的老旧排水阀，无需对原有安装位进行二次加工。整体结构没有冗余的复杂零件，拆解维护时可快速拆分内部密封组件，更换易损件的操作流程简单，能降低设备长期运维的配件成本与人工耗时，适配民用供水、工业设备、小型气动系统等多场景的排水需求。
