侧通式法兰安装传感检测壳体结构

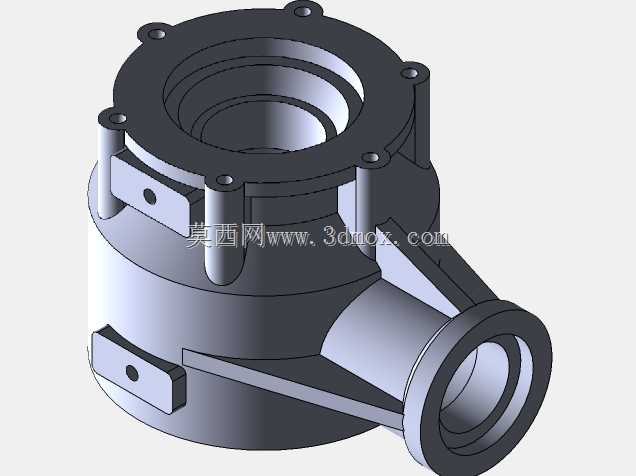

　　这款侧通式带法兰安装位的壳体结构，主要适配工业现场流体管路、气压回路的参数检测类传感元件封装使用，常见应用在液压站油路压力监测、气动系统流量检测、工业制程气液组分探测的传感单元外层防护场景，作为内部检测芯体的承载与防护结构，直接对接工业管路与设备安装基面。从结构设计逻辑来看，主体采用回转式腔体作为核心容纳空间，顶部设置均布螺栓孔的环形法兰面，用于和上端的传感变送模块、电路封装端盖做刚性密封连接，法兰面预留的沉孔可适配内六角螺栓安装，保证连接后端面无凸起干涉，满足狭小安装空间的装配要求。壳体侧面斜向引出的通径接口，做了加厚的法兰连接边，可直接对接工业标准快插接头或焊接管路，接口与主体腔体的衔接位置设置了三角形加强筋，

　　抵消管路对接时产生的侧向弯矩，避免长期受振动影响出现焊缝或连接面开裂的问题。壳体外壁对称布置的两个带孔安装支耳，是用于现场设备固定的核心结构，支耳与主体外壁做了圆弧过渡处理，减少应力集中点，支耳上的安装孔可适配M6规格的固定螺栓，安装时可根据现场走线方向调整固定角度，两个支耳的间距经过匹配常规工业安装支架的孔位设计，不需要额外做转接板即可完成固定。主体腔体的内壁做了阶梯式台阶设计，不同直径的台阶分别用于放置密封胶圈、检测芯体定位、内部走线空间预留，台阶处的倒角处理可避免装配时刮伤芯体的密封层，保证腔体内部的防护等级满足工业现场IP65以上的使用要求。从安装边界尺寸来看，主体腔体的外径适配常规直径50mm规格的传感芯体，

　　侧通接口的通径与主流工业气动、液压管路的15mm通径匹配，顶部法兰的螺栓孔分布圆直径与通用变送模块的安装尺寸完全兼容，整体结构没有多余的外凸结构，在密集排布的管路群中安装时不会和相邻管路、设备部件产生干涉。设计时充分考虑了压铸或金属3D打印的工艺可行性，所有外壁的拔模斜度控制在1.5度，内壁的拐角处都做了R2以上的圆角过渡，既减少加工时的应力残留，也能避免压铸成型时出现缺料、缩孔的缺陷。壳体的壁厚根据不同位置的受力情况做了差异化设计，主体承压部分壁厚保持均匀，安装支耳、加强筋位置适当加厚，非受力的外表面做轻微的减重槽处理，在保证结构强度满足1.6MPa工作压力的前提下，尽可能控制整体重量，降低安装时对管路的负载。
