CNC三轴加工勺形注塑模具结构

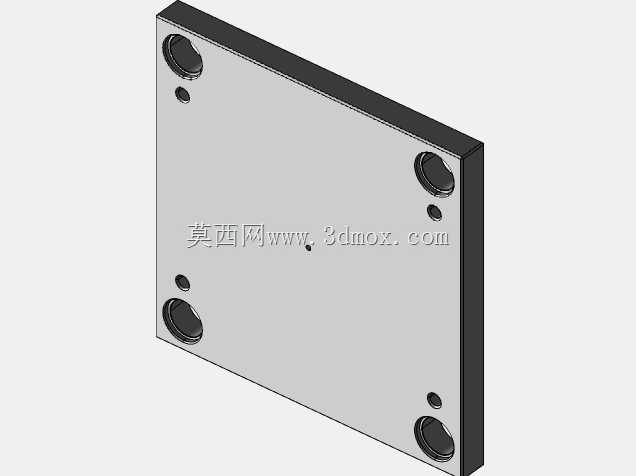

　　这套勺形注塑模具的定模板结构，主要适配卧式注塑机的标准模架安装需求，日常生产中用于一次性餐饮勺、小型计量勺这类薄壁塑料勺件的注塑成型工序，模板作为模架的核心承压部件，直接承担注塑过程中熔融塑料的注射压力传递、合模定位精度保持的作用。从结构设计来看，模板采用矩形平板式构型，四个角位设置的阶梯通孔为导柱安装位，加工时严格控制孔位的同轴度与端面垂直度，保证合模过程中动定模开合无卡滞，避免长期生产中出现导柱磨损导致的飞边问题。模板上分布的多组不同直径小孔，分别为冷却水道接口孔、顶杆避让孔、螺丝固定孔，其中冷却水道的孔位布局围绕勺形模腔的轮廓走向排布，保证成型过程中型腔各区域温度均匀，减少勺件成型后的翘曲变形，

　　尤其是勺柄与勺头衔接的壁厚变化区域，通过水道间距调整控制冷却速率，避免出现缩痕、缺胶等成型缺陷。设计过程中优先考虑了CNC三轴加工的工艺可行性，所有型腔、孔位的加工特征均避免了倒扣结构，无需五轴设备即可完成全工序加工，模板的厚度尺寸匹配标准注塑机的最小模厚要求，安装边界完全适配常用的120吨级注塑机拉杆间距，无需额外加装垫板即可直接上机安装。模板的分型面采用平面磨床精加工，表面粗糙度控制在Ra0.8以内，保证合模后的分型面贴合紧密，减少注塑过程中的披锋产生，边角位置设置的倒角结构，既避免加工与装配过程中的锐边划伤，也能减少合模时的边角磕碰损伤。勺形型腔的加工预留了0.02mm的抛光余量，经后续省模抛光后可达到镜面要求，保证成型后勺件的表面光洁度，满足食品接触类塑料件的外观要求。顶杆孔的位置避开了勺件的外观面，全部设置在勺件的边缘浇口位置与非外观衔接处，顶出时不会在产品表面留下明显顶痕，减少后续的人工修整工序。
