20升水瓶CNC三轴加工用注塑模具结构

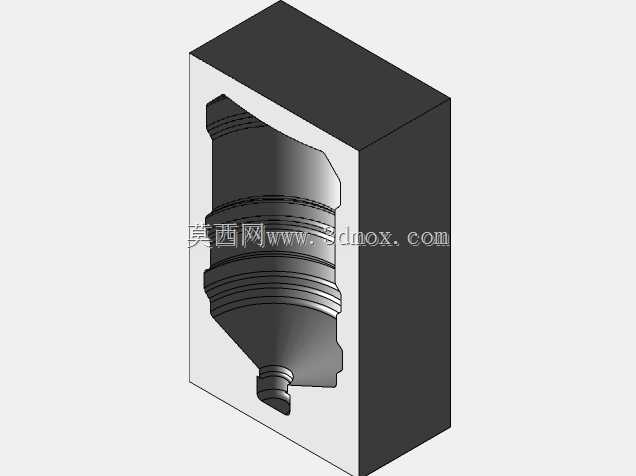

　　这套模具对应20升大容量饮用水瓶的注塑坯体成型工序，是衔接注坯与吹瓶环节的核心工装，日常应用于瓶装水生产企业的注坯车间、包装容器加工厂的模具工位，适配常规卧式注塑机的装夹标准，可直接安装在额定锁模力匹配的设备上完成PC、PET材质瓶坯的连续注塑作业。从结构设计逻辑来看，模具采用整体式型腔镶件布局，分型面沿瓶身最大轮廓线设置，避免合模错位导致的坯体飞边问题，型腔内部的曲面完全匹配20升水瓶吹塑前的坯体外轮廓，瓶口位置预留了螺纹成型的镶件槽，可根据不同瓶盖规格快速更换对应牙型镶件，减少换模调整的辅助工时。模具的安装边界完全适配标准3轴CNC加工中心的工作台行程，模架采用标准模坯规格，长宽尺寸控制在常规加工设备的工作台装夹范围内，

　　无需额外定制加长工装即可完成型腔的铣削、抛光工序，型腔深度方向的尺寸经过反复校核，保证加工时刀具悬长在合理区间内，避免长刀加工带来的振纹问题，提升型腔表面的光洁度，减少后续手工抛光的工作量。在功能特性上，模具的冷却水道采用随形布局，沿着瓶坯的曲面轮廓均匀分布，保证注塑过程中型腔各区域温度均匀，避免坯体出现冷却不均导致的收缩变形问题，浇口位置设置在瓶坯底部中心，采用点浇口结构，开模时可自动拉断浇口料，减少后续修剪浇口的人工工序。设计过程中充分考虑了加工可行性，型腔的所有曲面过渡圆角都设置在刀具可加工的范围内，没有出现过小的内圆角导致需要电极放电的工序，大幅缩短了模具的制造周期，同时模架上的导柱导套孔、顶针孔位置都采用标准件规格，

　　可直接采购标准配件完成装配，降低模具的制造成本。这套模具在实际生产中，可稳定完成日均数千件瓶坯的注塑作业，成型的瓶坯壁厚均匀，吹塑后瓶身的强度完全满足大容量储水的承压要求，适配常规的饮用水灌装生产线的吹瓶工位，无需对后续吹瓶设备做额外改造即可直接上线使用。
