多轴铣床加工用掩模辊结构设计

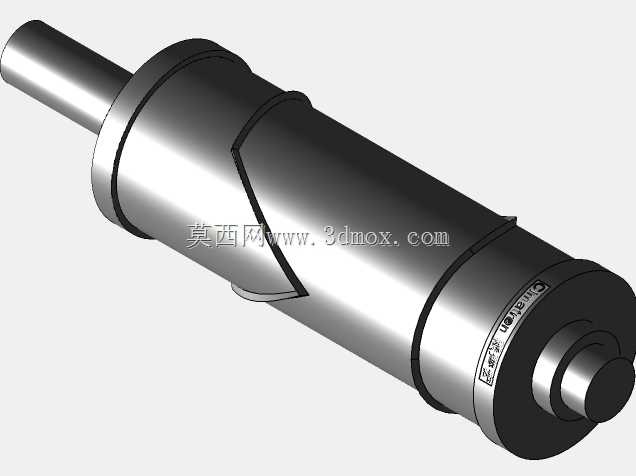

　　掩模辊这类构件常见于带材连续表面处理、精密涂布、印刷线路板图形转移这类需要连续辊压掩蔽作业的产线工位，和普通传动辊不同的是，其辊身表面的螺旋槽结构是核心功能区，作业时需要配合包覆在辊面的掩模带材，在连续送进过程中完成精准的位置对位，避免掩模材料起皱、偏移，保证后续蚀刻、涂布工序的图形精度。从结构设计逻辑来看，该辊件采用两端阶梯轴颈的安装形式，一端为光轴直段用于装配传动端轴承座，另一端为带定位台的轴段用于安装从动同步轮或者联轴器，安装时需要保证两端轴颈的同轴度控制在0.02mm以内，避免高速运转时出现径向跳动，影响掩模对位精度。辊身主体采用等直径圆柱基体，表面加工的变升程螺旋槽是设计的核心，槽深沿辊身轴向做渐变处理，

　　匹配不同厚度掩模基材的张紧力需求，避免基材在辊面滑动时出现局部应力集中导致的拉伸变形。辊身靠近传动端的位置设计有环形定位凸台，用于轴向限位掩模套的安装位置，凸台端面加工有定位销孔，装配时可以快速完成周向对位，不需要反复调整角度。从加工实现角度来说，这类带空间螺旋槽的辊件无法通过普通三轴铣床完成加工，需要借助多轴铣削设备，一次装夹完成辊身外圆、轴颈、螺旋槽、端定位面的全部加工，减少二次装夹带来的形位公差累积。设计时需要提前考虑加工余量分配，辊身基体粗加工后留0.3mm的半精加工余量，经过时效处理消除内应力后再完成螺旋槽的精铣，最后做表面硬化处理提升辊面耐磨性能。安装边界上，两端轴颈的配合公差选取k6级，和标准深沟球轴承内圈过渡配合，

　　轴承座安装孔的中心高需要和相邻导向辊保持在同一水平基准面，辊身的水平度偏差控制在0.03mm/m以内，避免带材走偏。实际运行时，该辊的线速度和前端送料辊保持1.02:1的速比，给掩模带材提供恒定的微张紧力，螺旋槽的导程设计匹配常用掩模带的进给步距，保证每一圈旋转对应的带材送进长度和图形节距完全吻合，不会出现累积对位误差。辊身表面的粗糙度要求控制在Ra0.8以下，减少和掩模基材之间的摩擦阻力，避免带材表面出现划伤。
