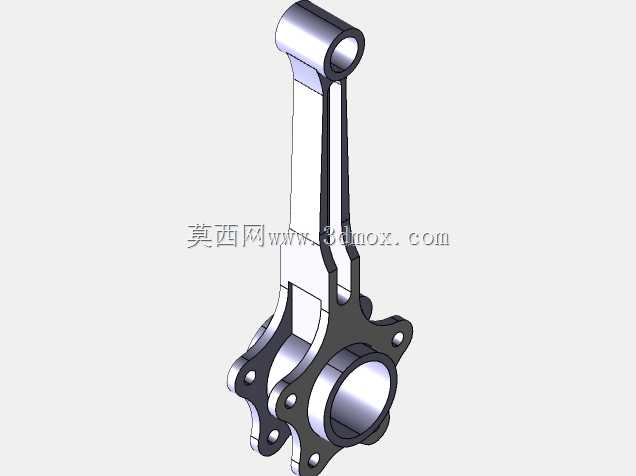

发动机连杆带安装法兰连接结构

　　该构件属于动力传递路径中的核心受力部件，常见于往复式动力设备的曲柄连杆机构中，承担活塞往复运动与曲轴旋转运动之间的运动形式转换与力传递作用。从结构设计来看，构件上端为小端环形孔结构，用于装配活塞销，孔壁预留了足够的衬套压装厚度，可满足长期往复摆动下的耐磨需求，小端与杆身采用圆弧过渡设计，有效降低应力集中系数，避免交变载荷下的疲劳断裂风险。杆身采用变截面工字形结构设计，在保证纵向抗弯、抗扭刚度的前提下，尽可能削减非受力区域的材料余量，降低构件整体往复运动惯量，减少高速运转下的惯性冲击载荷。下端为带安装孔的大端法兰结构，大端环形孔用于与曲轴连杆轴颈配合，周边均匀分布的螺栓安装孔可实现连杆盖与杆身的刚性连接，

　　保证轴瓦装配后的同轴度与夹紧力要求，法兰端面的定位凸台可与连杆盖的止口精准配合，避免装配错位导致的轴颈偏磨。在实际应用场景中，这类带法兰安装结构的连杆不仅可用于传统内燃机动力单元，也可适配部分需要实现往复-旋转运动转换的专用试验设备、DMU运动仿真教学台架中，其安装边界需要匹配对应曲轴的连杆轴颈直径、活塞销孔径参数，安装时需严格控制大端螺栓的拧紧力矩与拧紧顺序，保证接合面的压紧力均匀分布。设计过程中需要重点校核杆身的疲劳强度、大小端孔的变形量、法兰连接的螺栓强度，同时要考虑构件高速运动时的动平衡特性，杆身的截面变化区域均做了平滑圆弧过渡，避免加工过程中出现应力集中源，大端法兰的安装孔位置度公差需要严格控制，保证装配后连杆大端孔的圆柱度符合运转要求，避免出现轴瓦烧蚀、异常磨损等故障。
