CNC加工用传感器安装定位基板结构

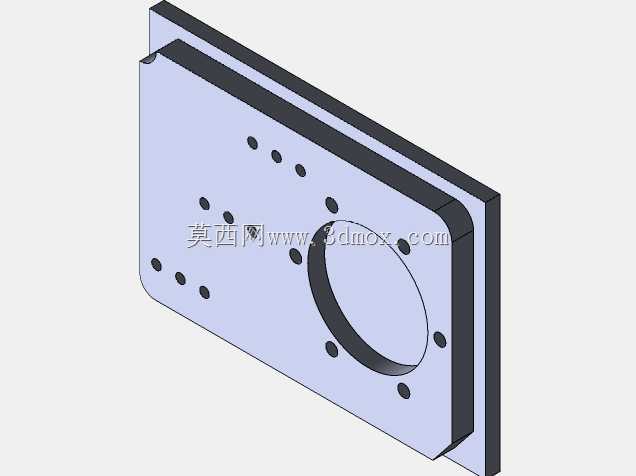

　　这类带定位孔组的层叠式安装基板，主要应用在CNC加工工位的传感器布设场景中，作为检测元件与设备机架之间的衔接承载结构，解决传感器直接安装时机架面加工精度不足、后期调整维护不便的问题。基板采用双层叠合的板式结构，主体承载面做了平整化处理，中心预留的大尺寸圆形通孔，是为适配带圆柱定位基准的光电式或接触式传感器，通孔周边均匀分布的小孔为传感器本体的固定安装孔，孔位排布严格匹配常用工业传感器的安装孔距标准，无需二次扩孔即可完成传感器的锁紧固定。基板边缘区域排布的多组小孔，是基板自身与设备安装位的连接孔，孔位采用非对称排布设计，可避免安装时出现方向错装的问题，同时不同位置的孔组可适配不同机架的安装螺孔位置，减少现场安装时的配做工作量。

　　设计时优先考虑了安装的同轴度要求，中心通孔与传感器安装孔的位置度公差控制在0.02mm以内，保证传感器安装后检测基准与加工工位的定位基准重合，降低检测误差。基板的整体厚度根据承载的传感器重量做了匹配，双层结构中靠近机架的一层做了定位止口设计，安装时可直接卡入机架的预设槽位，无需反复调整平面度，安装后基板平面与机架面的贴合度可达90%以上，避免加工过程中因设备振动导致传感器出现偏移。在实际使用场景中，这类基板可直接固定在CNC机床的主轴侧旁或者工件夹具的侧边，用来安装到位检测传感器、工件尺寸检测传感器，加工过程中传感器通过基板的稳定承载，可准确捕捉刀具位置、工件装夹状态的信号，不会因为基板的形变或者位置偏移出现误触发信号。

　　基板的边角处做了小尺寸的缺口设计，是为了避让设备上的走线槽或者相邻的工装部件，避免安装时出现干涉，整体外轮廓尺寸控制在常规传感器安装的通用边界内，不会占用过多的机床安装空间，同时预留了足够的走线空间，传感器的连接线可沿着基板侧边的空位排布，不会被运动部件剐蹭。
