多通带法兰连接管路接头结构

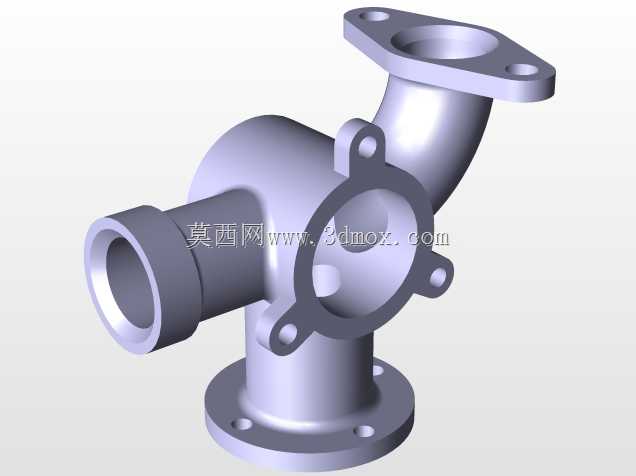

　　这类多通带法兰的管路接头，常见于流体输送系统的管路交汇节点，在液压动力回路、低压气动传输、小型化工介质输送、车用冷却循环管路中都有广泛应用，核心作用是实现不同走向管路的连通，同时通过法兰结构保证连接位置的密封可靠性，避免介质输送过程中出现泄漏问题。从结构设计来看，该接头采用一体铸造成型的基体，三个方向的通路分别适配不同的安装对接需求：斜向上的通路采用菱形两孔安装法兰，适合空间受限的斜向管路对接，两孔的安装形式能在狭小安装空间内快速完成对位锁紧，不需要预留整周法兰的螺栓操作空间；水平方向的通路采用直插式外接圆柱接口，外部预留卡套或焊接的加工余量，可直接对接同管径的硬管或软管总成；垂直向下的通路采用圆形四孔安装法兰，

　　四孔均布的设计能提供更均匀的压紧力，适合作为主通路与设备主体的固定连接，承载整个接头的安装载荷。设计过程中首先要确定各通路的通径匹配关系，三个通路的通径根据实际输送流量做了差异化设计，主通路通径大于两个分支通路，保证介质分流过程中不会出现过大的压损，管路内壁做了等半径圆角过渡，避免介质在交汇位置形成涡流，减少输送过程中的阻力损失，同时也能避免杂质在转角位置沉积造成管路堵塞。安装边界方面，各法兰的螺栓孔中心距、接口的外径尺寸都严格遵循对应管路的连接标准，安装时需要注意斜向法兰的安装角度，避免对接后管路出现额外的装配应力，各法兰的密封面都预留了密封垫片的安装槽位，装配时根据输送介质的特性选择橡胶、金属缠绕等不同材质的密封垫片，

　　即可满足不同压力等级的密封需求。这类接头的壁厚设计充分考虑了铸造工艺的成型要求，各转角位置都做了工艺圆角，避免铸造过程中出现应力集中导致的铸件开裂，同时壁厚均匀性控制在合理范围内，避免冷却过程中出现缩孔、砂眼等铸造缺陷，保证基体的结构强度。在实际选型应用中，可根据输送介质的腐蚀性、工作压力、环境温度选择对应的铸件材质，常规工况下采用铸铁或铸铝即可满足使用需求，腐蚀工况下可选用不锈钢铸造材质，高压工况下可通过增加壁厚、调整法兰螺栓规格来提升整体承压能力。
