电控流体通断阀结构设计方案

项目分类:阀门 发布时间:2022-03-28 ID:587887
  • 电控流体通断阀结构设计方案
  • 电控流体通断阀结构设计方案

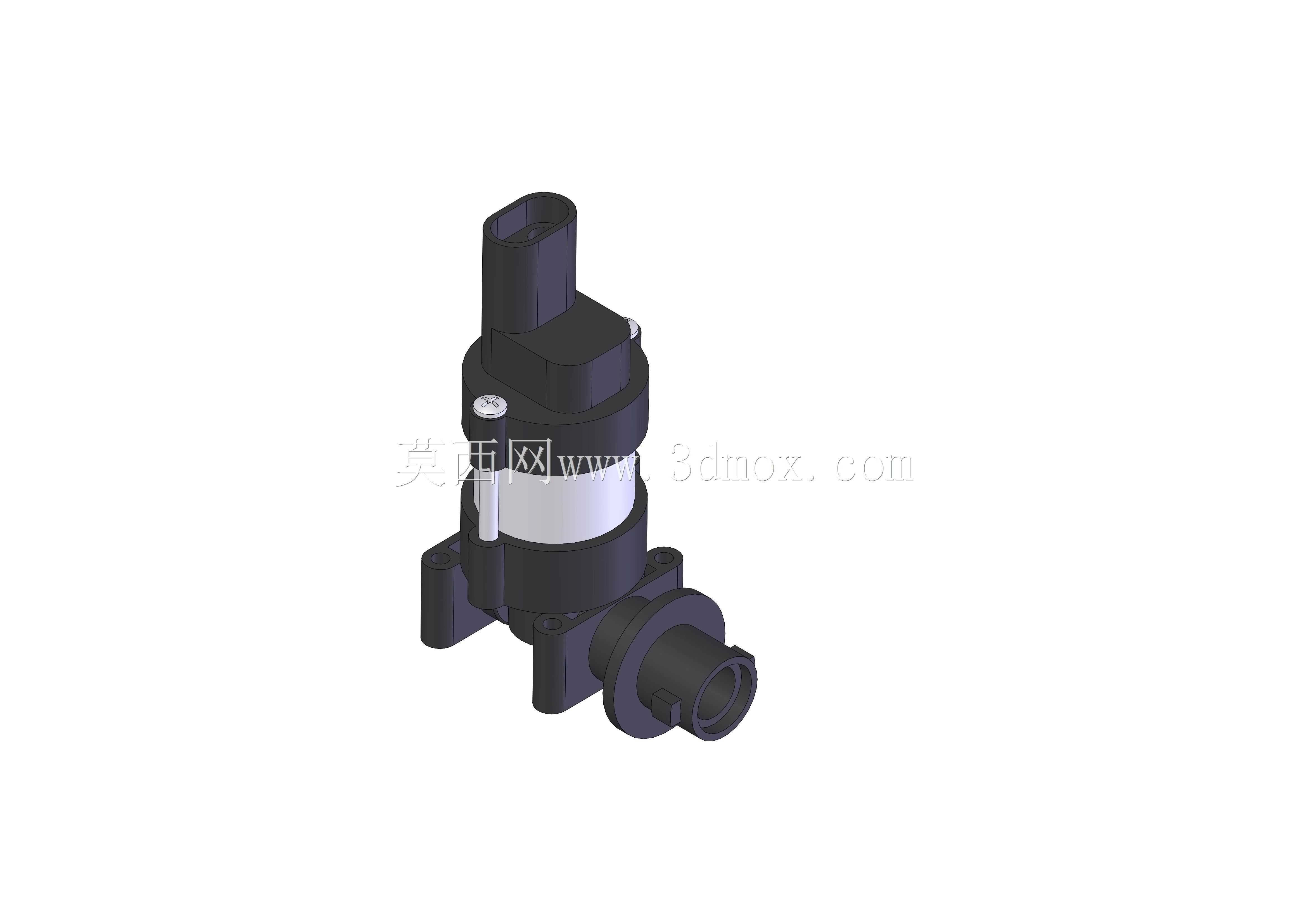

  这款电控阀的整体结构采用立式同轴布局,驱动执行段与流体通断段沿同一竖直轴线叠装,侧向伸出的管路接口与主阀体呈直角排布,在狭小的设备舱内布设管路时,能大幅减少水平方向的占用空间。执行器外壳做了阶梯式变径设计,上部柱段用于容纳电磁驱动线圈与动铁芯组件,下部扩径段集成阀杆导向腔与密封压盖,侧面预留的两个对称安装凸耳带通孔,可直接穿螺栓固定在设备安装板上,不需要额外加工定制支架。流体通路部分采用直角流道设计,侧向接口为标准外插式接头,可直接匹配对应内径的柔性软管,接口根部做了加厚凸缘,软管套接后能提供足够的轴向抱紧力,避免带压工况下管路脱出。阀杆与执行器输出端采用同轴嵌装结构,动铁芯的直线位移直接传递给阀瓣,省去了中间换向传动件,

  动作响应延迟被控制在极低水平,通断动作干脆,不会出现半开半关的节流卡滞状态。密封结构选用耐介质腐蚀的弹性体阀瓣,闭合时阀瓣在弹簧预紧力作用下紧贴阀座密封面,即使驱动端断电,也能依靠机械弹簧力维持通路截止状态,避免管路介质意外回流或者泄漏。执行器顶部的接线端做了凸起式防护结构,接线完成后可配套防水护套,在有喷淋、凝露的工况下也能保障电气连接可靠性。从安装边界来看,阀体底部的支撑脚与侧向接口的相对位置经过校准,固定后管路接口的中心高度保持统一,批量装机时不需要逐个调整管路对位。执行器侧面的金属定位销既用于上下壳体的装配定位,也可作为检修时的拆装受力点,日常维护不需要将整个阀体从管路上拆下,

  只需松开上部壳体的紧固螺钉即可取出内部阀芯组件更换密封件。在流体控制场景中,这类阀门常被用于小型工控设备的气路、低压液路通断控制,比如加湿设备的药剂管路通断、小型温控系统的冷却液回路切换、检测设备的样气采集通路控制。设计阶段针对不同介质的兼容性做了结构预留,若输送弱腐蚀性流体,只需更换阀瓣与流道内衬的材质,外部安装尺寸与驱动接口完全保持一致,不需要改动设备的整体安装布局。流道的转角处做了圆弧过渡处理,介质流经时不会形成尖锐涡流区,既降低了流阻损耗,也避免了介质中固体颗粒在转角处沉积卡滞阀芯。执行器外壳的散热筋沿轴向均匀分布,线圈连续通电产生的热量可通过壳体快速散出,长时间高频动作也不会出现过热触发保护的问题。

  阀体与执行器的连接法兰处设置了径向密封圈,将电气腔与流体腔完全隔离,即使流道内的密封出现轻微渗漏,介质也不会窜入上部的电气元件区域,大幅提升了运行可靠性。针对不同的安装朝向,阀杆导向结构采用了自润滑材质衬套,无论竖直安装还是水平侧向安装,阀杆往复运动都不会出现偏磨,长期运行后密封副的对位精度依然能得到保障。
