三阀组集成流体控制装置结构设计

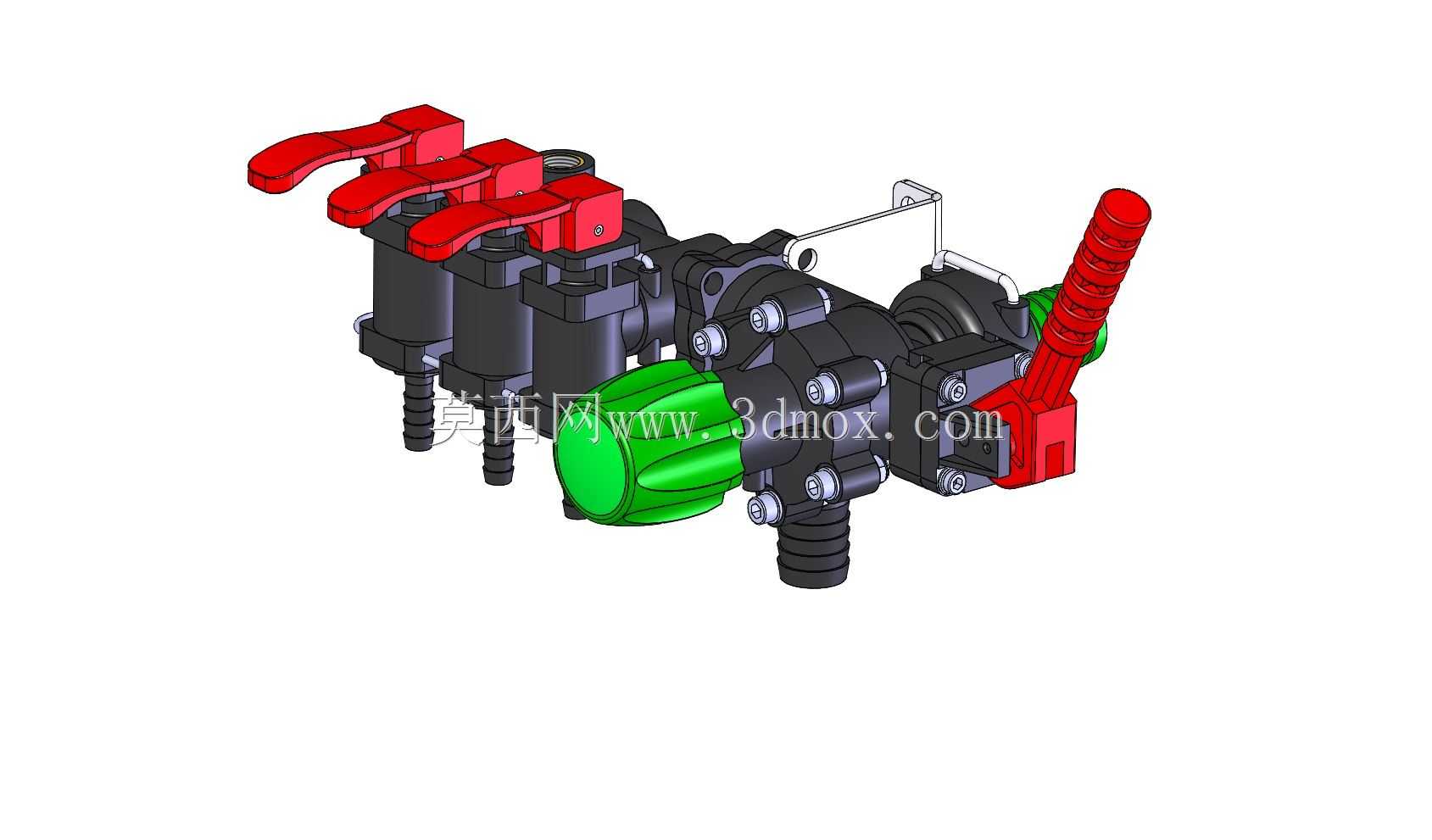

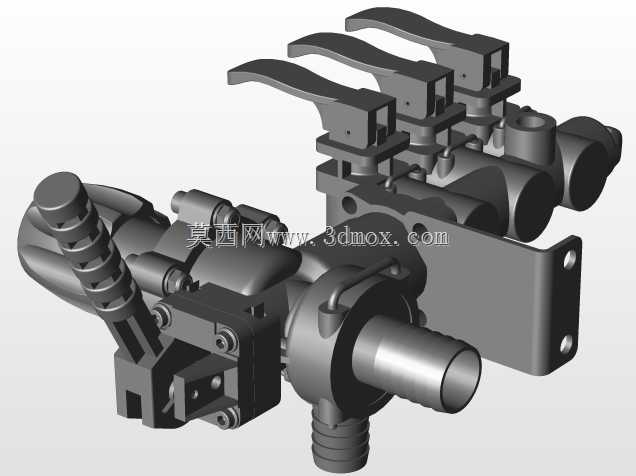

　　这套三阀集成控制结构，核心解决多支路流体管路中分散阀门占用空间大、管路排布杂乱、操作点位分散的实际问题，在小型流体工作站、农用喷药管路、实验台流体分配、移动式液压供油单元这类需要同时管控三条通断支路的场景中适配性极强。从结构布局来看，三个独立控制的阀腔被整合在同一个主阀体上，阀体本身采用一体化成型的基体设计，省去了三个独立阀门之间所需的外接连接管路、对接接头与额外密封点位，既降低了管路外接带来的泄漏风险，也让整体安装占用的横向、纵向空间大幅缩减。阀体上预留的三个下接外螺纹接口，可直接对接对应规格的软管或硬管管路，不需要额外加工转接安装板，接口的中心距在建模阶段就按照常规管路排布的最小操作间隙设定，

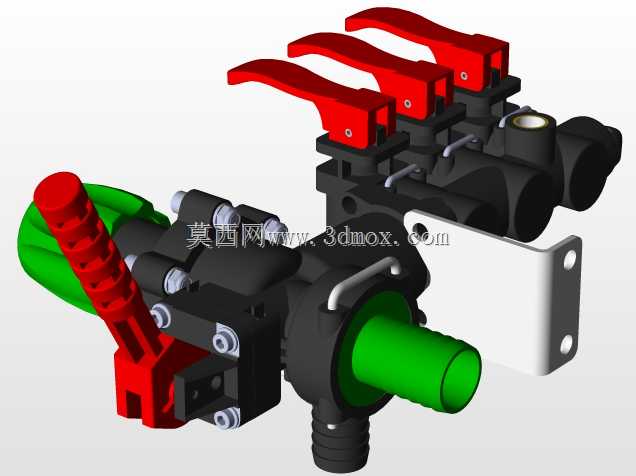

　　既保证管路对接时扳手有足够的操作空间，也不会让接口间距过大造成整体结构冗余。三个红色扳动手柄分别对应三条独立支路的通断控制，手柄的力臂长度经过适配，操作人员仅用单指即可完成扳动操作，手柄的开合角度设置有明确的机械限位，转动到位后可直接通过手柄朝向判断支路通断状态，不需要额外加装状态指示标识。阀体侧端额外设置的带红色握柄的手动控制组件，可作为总路通断或者旁通泄压结构使用，该组件的操作轴线与三个支路手柄的操作面错开布置，操作时不会出现手部磕碰相邻手柄的问题。阀体上分布的紧固螺栓全部采用内六角圆柱头结构，螺栓的排布位置完全避开流体介质的流道区域，装配时可按照对角顺序逐步拧紧，保证阀腔结合面的密封压力均匀分布，

　　不会出现局部密封压合不实导致的内漏问题。外露的绿色端盖为其中一条支路的调节或者过滤组件预留了拆装空间，端盖的外表面做了滚花防滑结构，日常维护时不需要借助专用工具即可徒手拧开，完成内部滤网或者密封件的更换作业。整个阀组的安装边界在设计阶段就做了充分校核：所有手柄扳动到最大开度位置时，外轮廓不会超出阀体基体的外接投影范围过多，在将阀组固定到安装面板或者设备支架上时，不需要在周边预留过大的操作避让空间。阀体上的安装定位面做了平整加工，可直接贴装在安装基准面上，配合对应的紧固件即可完成固定，不需要额外设计定制安装支架。从流道设计来看，一体化基体内部的流道转角全部做了圆弧过渡处理，避免介质在转角处形成湍流造成压降过大，

　　同时也减少了介质中固体杂质在流道拐角处沉积的概率，适配含有少量固体颗粒的流体输送场景。各支路的阀口密封采用锥面配合结构，相比平面密封具备更强的自紧能力，随着管路内介质压力升高，密封面的压合作用力会同步增大，高压工况下的密封可靠性更有保障。建模过程中所有配合面的公差都按照实际加工精度做了匹配预留，运动件之间的间隙既保证扳动操作顺畅无卡滞，也不会因为间隙过大造成介质内漏。整套结构没有采用复杂的电控或者气动驱动元件，全部依靠手动机械结构实现控制，在无电源、野外作业、需要防爆的工况下也能稳定使用，不会因为供电或者气源问题影响管路通断操作。
