三联手动换向控制阀组结构设计

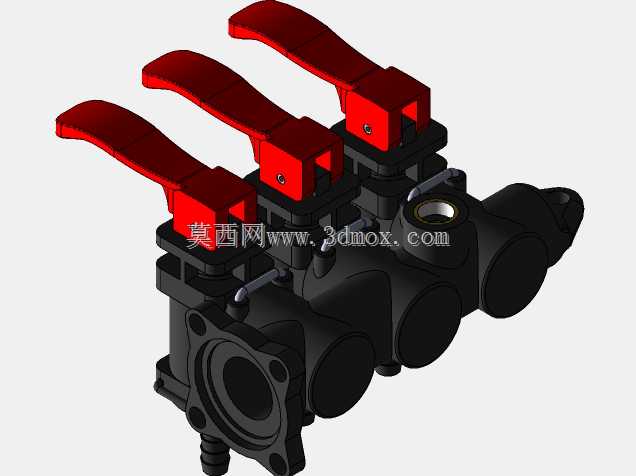

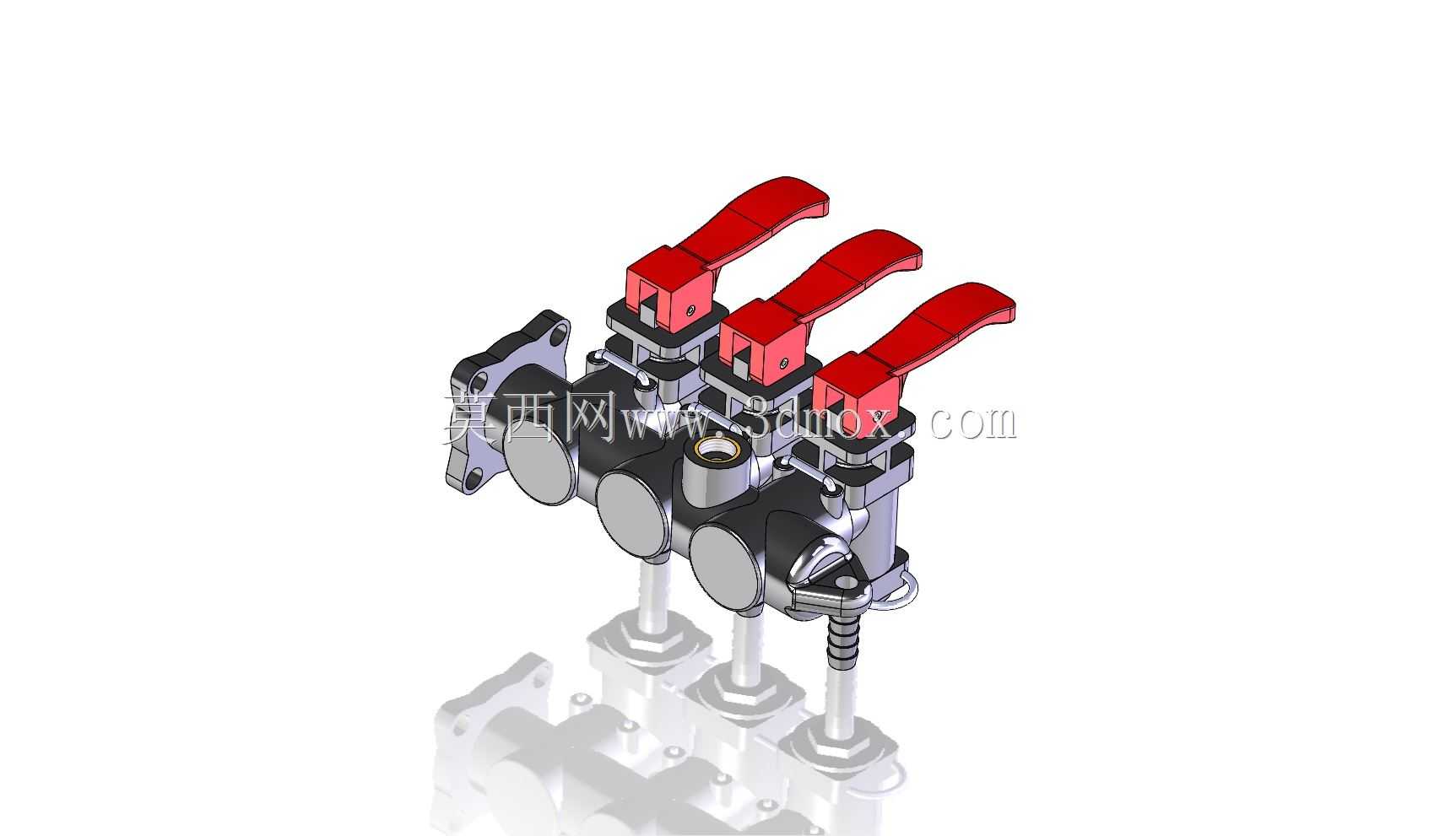

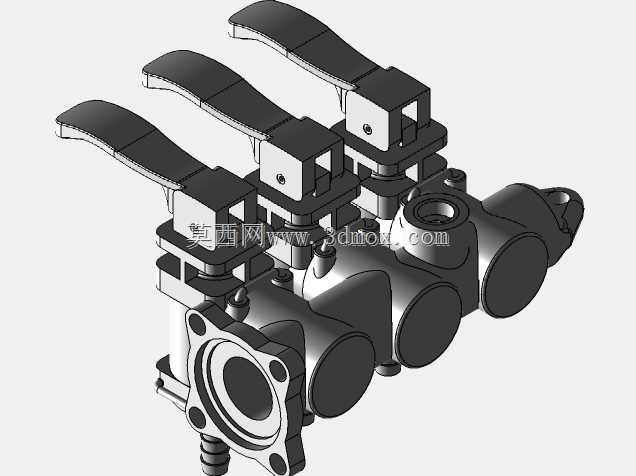

　　这套三联手动阀组的结构设计，核心面向需要在同一工位集中控制三路流体通断或流向切换的作业场景。在小型工程机械的辅助油路、移动式液压机具的操作端、试验台架的手动调节支路里，这类集成阀组能把原本分散布置的三个独立手动阀整合为一体，省去阀间连接管路与接头，既压缩安装占用空间，也减少外泄漏点。从实际功能来看，三个红色手柄分别对应独立阀腔，操作时通过扳动手柄带动内部阀芯轴向移动，改变阀体内流道的连通关系，可分别控制三条支路的通断、换向，也可根据阀芯中位机能实现支路卸荷、保压等不同状态。阀体下部的三个圆形接口为主工作油口，侧面预留的法兰安装位用于对接外部管路或安装面，顶部的附加接口可接压力表、溢流阀等辅件，满足不同回路的监测与安全保护需求。

　　设计思路上优先考虑手动操作的人机合理性：三个手柄呈等距并排布置，操作行程一致，手柄长度适配手掌施力范围，扳动时的阻尼感来自内部定位弹簧与密封件的配合，既能避免误触碰导致阀芯移位，又不会让操作人员长时间操作产生疲劳。阀体采用整体式基座加工，三个阀腔的同轴度、孔位间距在一次装夹中完成加工，保证各阀芯运动的平行度，避免不同阀片组装带来的累计公差。集成式流道在阀体内部直接打通，相比管式连接的阀组，流道转折更少、通径一致性更好，能降低局部压力损失，减少流体紊流带来的振动与噪声。外形与安装边界方面，阀组整体呈长方体基座加上部操作手柄的布局，三个手柄向上抬起时的最大高度需纳入安装空间校核，尤其在有护罩、操作面板的设备上，要预留足够的扳动行程空间，

　　避免手柄与周边结构干涉。下部三个接口的中心距严格匹配常用管路接头的安装间距，侧面法兰的螺栓孔位置符合通用安装标准，可直接固定在阀台或设备基座上，无需额外制作过渡连接板。建模过程中，各零件的配合公差是重点：阀芯与阀腔采用间隙配合，表面粗糙度与配合精度直接影响内泄漏量与操作手感；手柄与阀芯的连接部位设置定位销与防松结构，承受反复扳动的交变载荷不会松脱；密封沟槽的尺寸严格对应所选密封件规格，保证低压、高压工况下的密封可靠性。从结构细节能看出，阀组的每个阀片都设置了独立的定位装置，手柄扳动到不同工位时有明确的到位手感，操作人员无需目视即可判断阀芯所处位置，适合视线受限的设备操作场景。阀体材质默认选用高强度铸铁或锻铝，

　　兼顾耐压强度与轻量化需求，铸铁件适用于高压固定设备，铝合金件更适合移动机具降低整机重量。在回路设计中，这类三联阀组常作为手动操作的主控单元，上游连接液压泵或压力气源，下游分别接执行元件，比如小型装载机的动臂、铲斗、支腿控制，或者工装夹具的三组夹紧回路，通过不同手柄的组合操作，实现多个执行机构的顺序动作或独立动作。建模时还原了内部流道的走向，能直观看到压力介质从进油口进入后，如何通过内部公共通道分配到三个阀腔，再根据阀芯位置从对应工作口输出，这种集成设计也让外部管路布置更简洁，后期维护时只需拆开阀盖即可更换阀芯与密封件，不用拆卸整个阀组的外部连接管路。
