集成式六联手动流体控制阀组结构

　　这套六联手动阀组主要面向需要在有限安装空间内集中控制多路流体通断的工况，常见于小型液压站、试验台架、流体分配面板、移动设备检修回路以及教学实训装置。相比把六个独立阀门逐个用接头和管路拼装，集成式布置能明显减少外漏点，缩短管路长度，也让操作面更加整齐，维护人员站在一侧即可完成全部手柄操作。

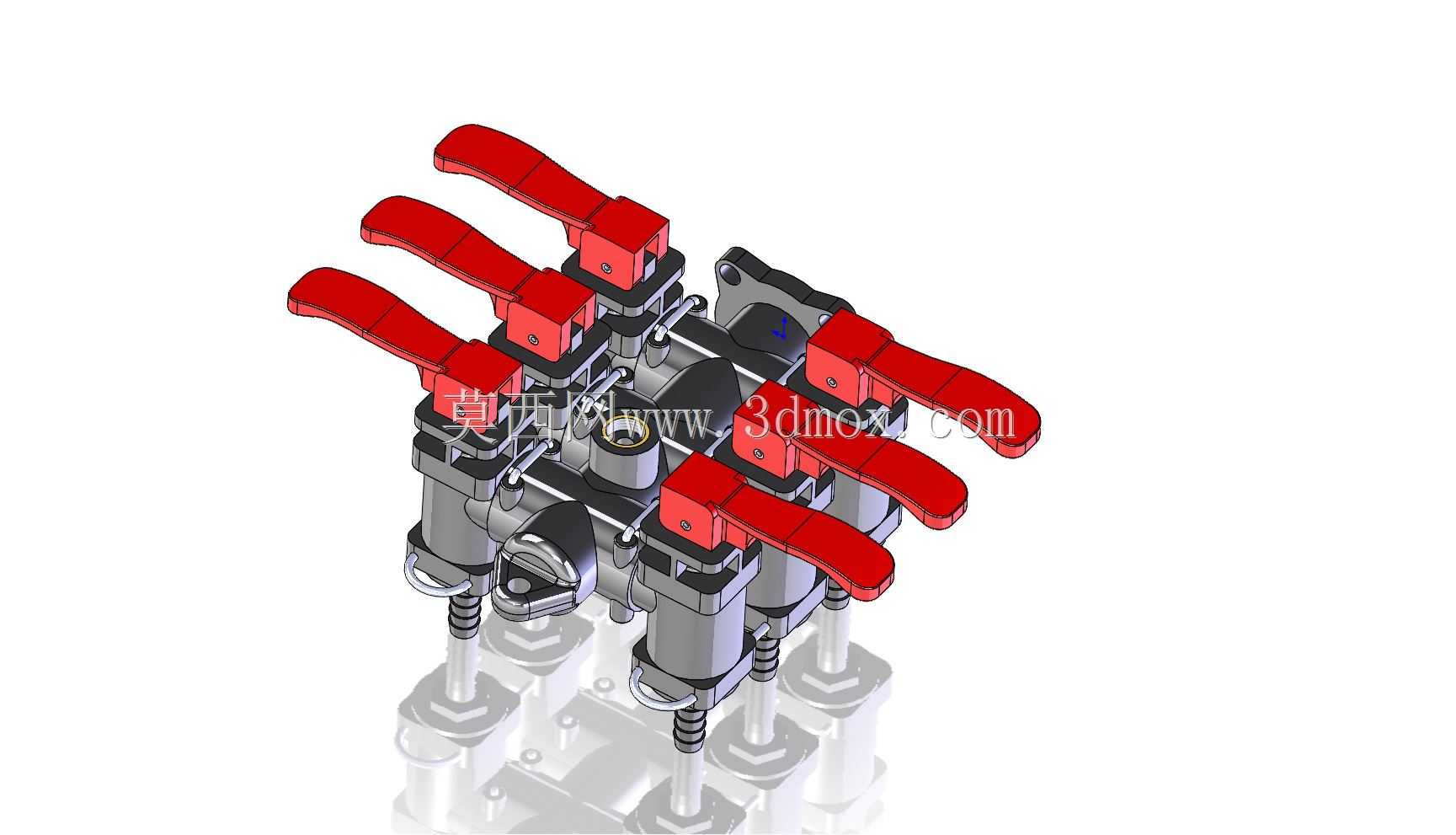

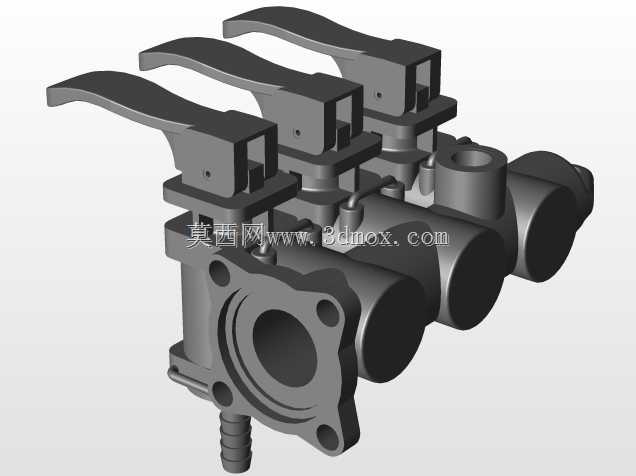

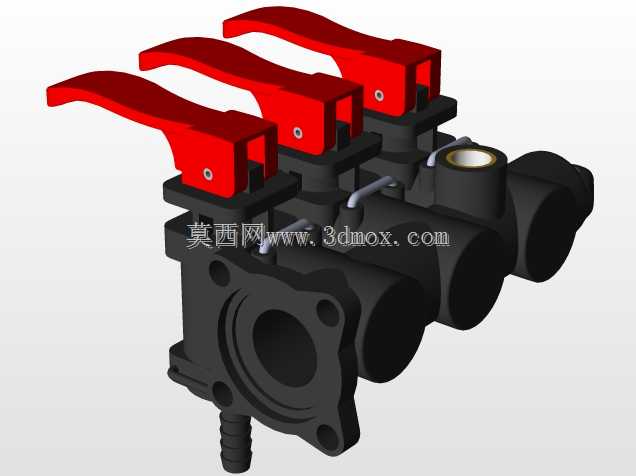

　　从结构上看，模型采用公共基座承载六个阀芯单元，各单元沿基座规则排列，上部配置红色杠杆式手柄。手柄的长度和角度经过布置校核，相邻手柄之间保留操作间隙，单手扳动时不会与旁边手柄发生干涉；红色外观在工业现场也有较强识别度，便于快速判断阀位。每个阀芯下部带有连接端和锁紧结构，可对应接入独立支路，上部则通过压紧件固定在基座上，既保证装配定位，也便于后期拆换密封件或阀芯组件。

　　设计思路的核心在于把分散控制转化为模块化集成。基座内部承担流道分配与安装基准双重作用，外部只保留必要的接口，避免大量弯头、三通和短管造成的压力损失。多联结构并不意味着所有通道必须同步动作，相反，每个手柄可独立控制对应支路，适合多回路顺序启停、分区供料、压力测试切换等场景。对于需要人工干预但又不希望配置复杂电控系统的设备，这种手动集成阀组具有较高可靠性，故障点直观，排查时只需逐路扳动手柄并观察下游响应。

　　在实际选型和建模时，需要重点关注安装边界。模型整体呈矩形阵列布局，高度方向由手柄抬起位置决定，而不是仅由阀体本体决定；若将其安装在防护罩内或操作柜门后，必须预留手柄全行程摆动空间。基座底部的接口间距决定了外接管路、管夹和接头的排布，三维布置时不能只按阀体外形留孔，还要考虑扳手空间、软管弯曲半径以及后期拆装阀芯时的垂直提升距离。多个阀体并排安装后，整体重心位于基座中部，固定孔应围绕流道区域对称布置，避免操作手柄时产生明显倾覆力矩。

　　功能特性方面，杠杆式手柄相比旋钮式手轮具有更明确的开关位置感，操作人员通过手柄角度即可判断阀门状态，适合频繁启闭但控制精度要求不高的场合。阀芯与基座之间的密封通常依靠轴向压紧实现，装配时各紧固件应均匀受力，防止单侧压紧导致阀芯卡滞。模型中可见的弹簧状杆件提示该阀组可能带有复位或位置保持相关结构，设计时应区分自复位与定位保持两种需求：前者松手后回到安全位，适合点动或安全切断；后者可保持在开启位，适合长时间供流。

　　从三维建模角度看，这类产品不能只做外观曲面。公共基座需要体现安装面、流道接口、定位凸台和螺栓孔的相对关系；手柄部分要建立真实旋转轴，并在装配体中检查最大开启角与最小关闭角下的干涉情况。若用于设备总体布局，建议把阀组设置为半透明或剖切状态，检查基座背后管路是否与机架、线槽发生冲突。对于制造端，模型还应保留密封件沟槽、阀芯配合段和压紧螺母的细节，以便后续生成工程图时直接标注形位公差与表面要求。

　　在工程应用中，六联阀组并非简单追求阀的数量，而是通过统一安装基准降低面板开孔和管路设计难度。把它布置在操作人员容易触及的位置，可以减少弯腰、侧身和跨设备操作；把进出口统一朝向基座下方或侧方，则能让管路走向更短。对于振动较大的移动设备，手柄附近应考虑设置防误碰结构，但不能影响紧急情况下的快速切断。对于试验台架，则可在每一路下游预留压力检测口，与阀组形成紧凑的测控单元。

　　整体而言，该模型适合作为多路手动流体控制模块的结构参考，重点价值在于集成布局、操作空间校核、安装边界规划以及维护拆装顺序的验证。建模时把每个手柄的运动范围、阀芯的装配关系和基座接口尺寸表达清楚，比单纯追求渲染效果更有工程意义。
