IDC2x4公头连接器结构设计

　　在板间互联、线束转接、工控板卡、仪器仪表内部的信号传输场景里，IDC类公头连接器是十分常见的基础互联元件。这款2x4排布的公头模型，还原了绝缘基座与导电插针的完整装配关系，可直接用于整机布局校核、安装空间预留、对接干涉检查以及接插件选型参考。

　　从实际使用角度看，这类连接器主要承担低压信号、小电流控制回路的物理连接任务。2x4的针位排布共形成8个导通回路，能够满足多路开关量信号、传感器信号、低速总线信号或电源辅助回路的并行传输需求。公头插针既可以与对应IDC母座对插，也可在部分板卡设计中直接焊接于PCB，通过绝缘基座保证相邻针之间的爬电距离与电气间隙，避免焊盘连锡、针体偏斜和装配错位。

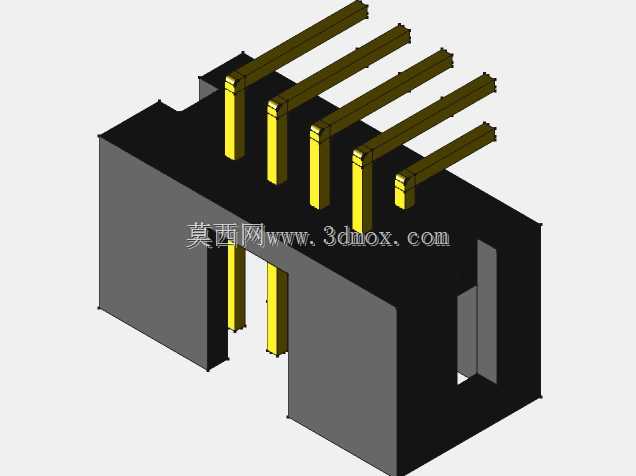

　　模型的结构重点集中在两部分：黑色绝缘基座与黄色金属插针。绝缘基座承担定位、支撑、隔针和防误插作用，其外形为带中空避让区域的块状结构，中部开槽用于容纳对接端或避让板边、壳体筋位。基座两侧的实体壁形成导向与保护边界，使插针根部获得足够包覆，降低插针对接时受到侧向力而弯曲的风险。针孔位置按照2列4行规则阵列，孔位间距决定了对接端的匹配标准，建模时必须保证孔位中心距、排距和针体伸出长度一致，否则在实际装配中会出现单针受力、接触不良或无法完全插入的问题。

　　导电插针采用折弯成型结构，针体上部为接触段，下部为焊接或插入段。接触段保持平直并伸出基座顶面，用于与母座端子弹性接触；折弯段改变引脚方向，使连接器能够适应卧式贴装或侧插布局。针体截面尺寸需要兼顾刚性与接触可靠性，过细会导致插拔后变形，过粗则会增大插入力并加剧母座端子磨损。模型中插针与基座的配合位置清晰，能够帮助工程师检查针体是否存在偏心、根部是否被绝缘材料充分支撑，以及折弯段是否与PCB焊盘、周边元件或壳体发生空间冲突。

　　设计这类连接器时，不能只看针数是否满足回路数量，还要把安装边界纳入整机结构评估。基座长度、宽度和高度决定了板面上的占用区域，插针顶端到PCB表面的距离决定了对插方向上的预留高度，折弯引脚的横向伸出长度则影响元件与板边、相邻电容电阻、固定柱之间的安全距离。若设备内部存在壳体盖板、线束扎带或金属支架，还需沿插针对插方向检查运动包络，避免维修插拔时工具或手指无法操作。

　　从建模思路上，该模型适合采用基座实体与插针阵列分开构建的方式。先完成绝缘壳体的主体拉伸，再切除中部避让腔、针孔和侧壁缺口；插针部分以单根针的截面和折弯路径为基础，按2x4矩阵复制，最后检查每根针与基座孔位的同轴关系。这种建模方式便于后续调整针长、排距、基座高度或引脚折弯角度，也利于在装配体中快速替换为不同针数的同系列连接器。

　　在工程选型阶段，该结构可用于验证连接器与PCB布局的匹配性，例如确认焊接段是否落在标准焊盘中心、相邻焊盘之间是否保留足够走线宽度、波峰焊或回流焊区域是否存在受热变形风险。对于需要经常维护的模块，公头基座的实体侧壁还能作为插拔受力部位，减少直接拉扯针体或线束造成的损伤。

　　整体来看，这款2x4公头连接器模型结构简洁但工程约束明确，针位排布、绝缘隔离、折弯引脚和安装避让都得到了直观表达。将其放入设备装配体后，结构工程师可以据此完成板卡间距设定、连接器方向确认、对接路径检查和周边元件排布，使电气连接方案在三维阶段就具备可装配性与可维护性。
