壁挂式单钩衣帽挂架结构设计

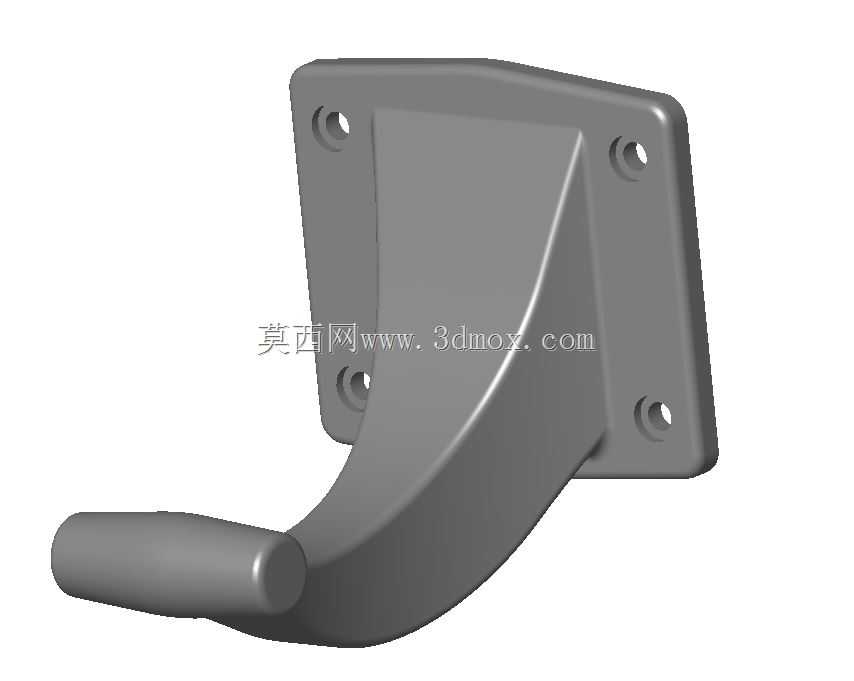

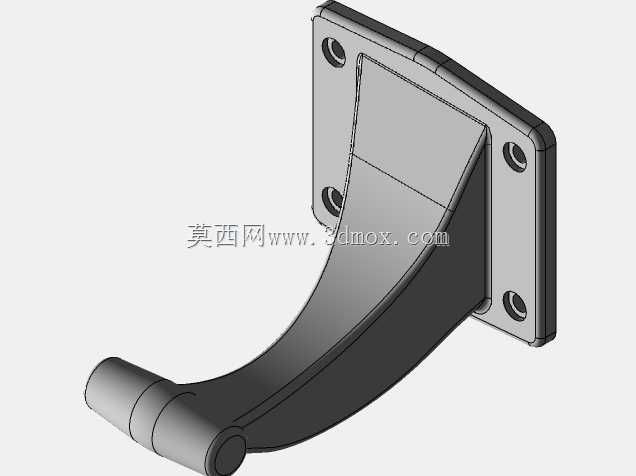

　　该壁挂支撑件属于墙面固定类承载构件，核心作用是在垂直安装面上形成外伸承托点，用于悬挂衣物、包袋、轻型工具或工位辅助物件。结构由方形安装法兰、弧形过渡筋板和圆柱挂杆三部分组成，安装面预留四个沉头孔，可通过螺栓直接固定在墙面、设备侧板或工装立板上。

　　从受力路径看，竖向载荷经圆柱挂杆传入弧形支撑段，再扩散至后方方形法兰，最终由四个固定点传递到安装基体。法兰与挂杆之间采用大圆角过渡，避免直角区域形成明显应力集中；背部贴合面保持平整，能够保证安装后与支撑面充分接触，减少局部翘曲和微动磨损。挂杆末端做封闭圆头处理，既可以防止悬挂物从端部滑脱，也能避免锐边划伤衣物或操作人员。

　　设计上没有采用复杂分体装配，而是以一体化成型思路保证整体刚度。弧形腹板同时承担抗弯和传力功能，相较单薄直板支架，其在相同材料厚度下能够获得更好的抗下垂能力。四个安装孔分布在法兰四角，孔位对称，便于在混凝土墙、木质墙板、金属方管框架等不同基体上选择膨胀螺栓、自攻螺钉或机螺钉进行固定。孔位外侧保留足够边距，可降低拧紧时法兰边缘开裂的风险。

　　在实际使用场景中，这类构件常见于车间工位旁的工具悬挂、实验室墙面的衣帽收纳、设备外侧的线缆或轻型辅件挂放，也可用于家居玄关、更衣室和储物间。若用于机械设备外围，需要结合基体厚度复核螺栓拉拔力；若用于频繁取放的公共区域，则应重点检查挂杆与腹板连接根部的疲劳表现。模型中圆柱挂杆直径、法兰边长和孔距构成了主要安装边界，选型时应先确认墙面可用空间，再核对四孔分布是否与现场预埋孔或加强筋位置冲突。

　　建模时需关注安装孔的沉头深度与所选螺钉头高度匹配，过深会削弱法兰局部厚度，过浅则会导致螺钉头外露影响贴合。弧形支撑面与方形法兰相接处应保留连续圆角，这不仅影响外观，更直接决定载荷传递是否平顺。挂杆轴线相对安装面的外伸长度决定悬挂空间，过长会增大弯矩，过短则不利于衣架、束带或工具环的取放。

　　对于需要批量投产的场景，可在该结构基础上按载荷等级调整腹板厚度、挂杆直径和孔距；若采用铸造或钣金折弯工艺，还需进一步核对拔模斜度、折弯半径以及焊缝布置。整体结构简洁，没有冗余特征，适合作为轻型墙面悬挂支座进行标准化衍生设计。
