多工位级进冲压模具装配结构

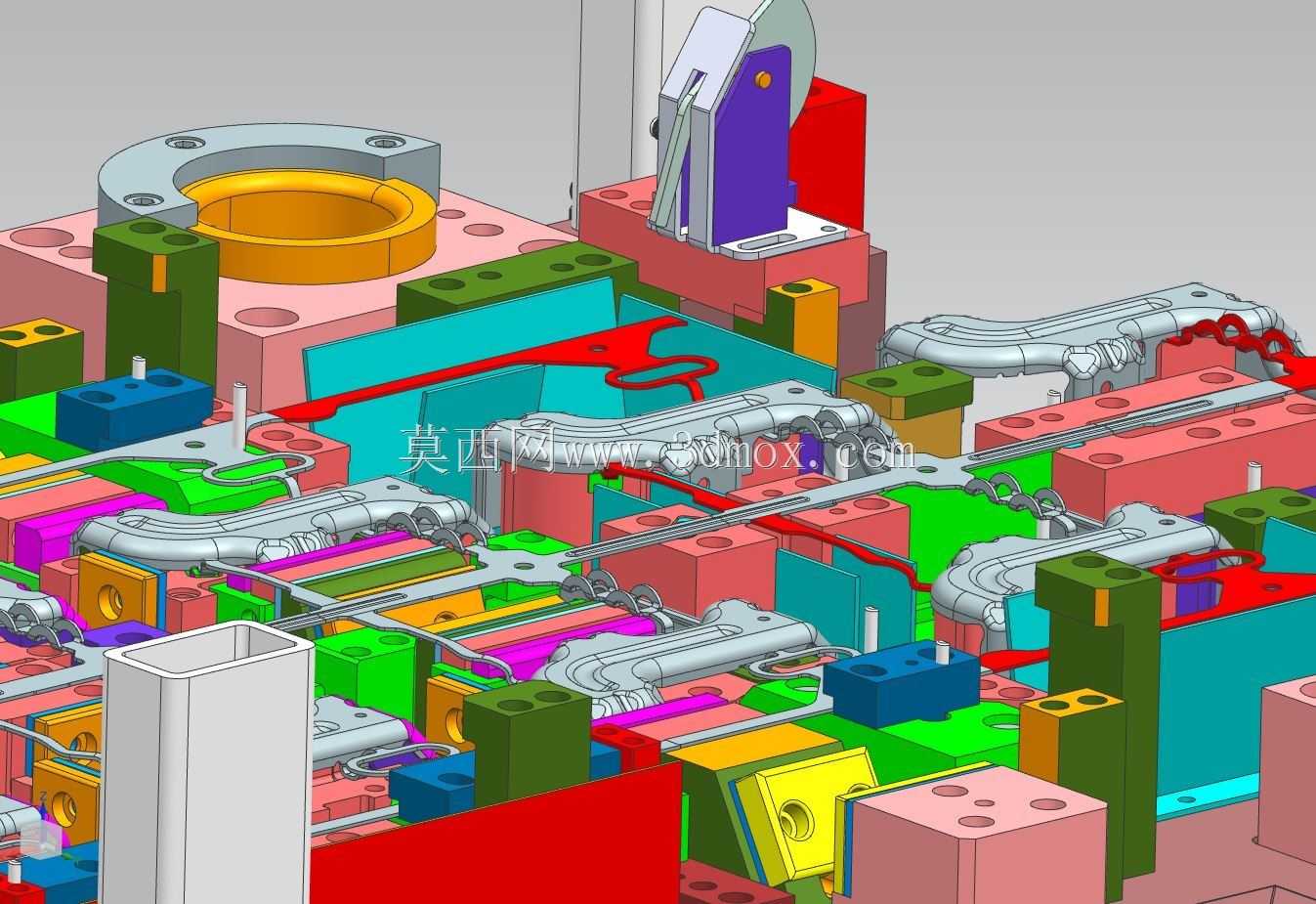

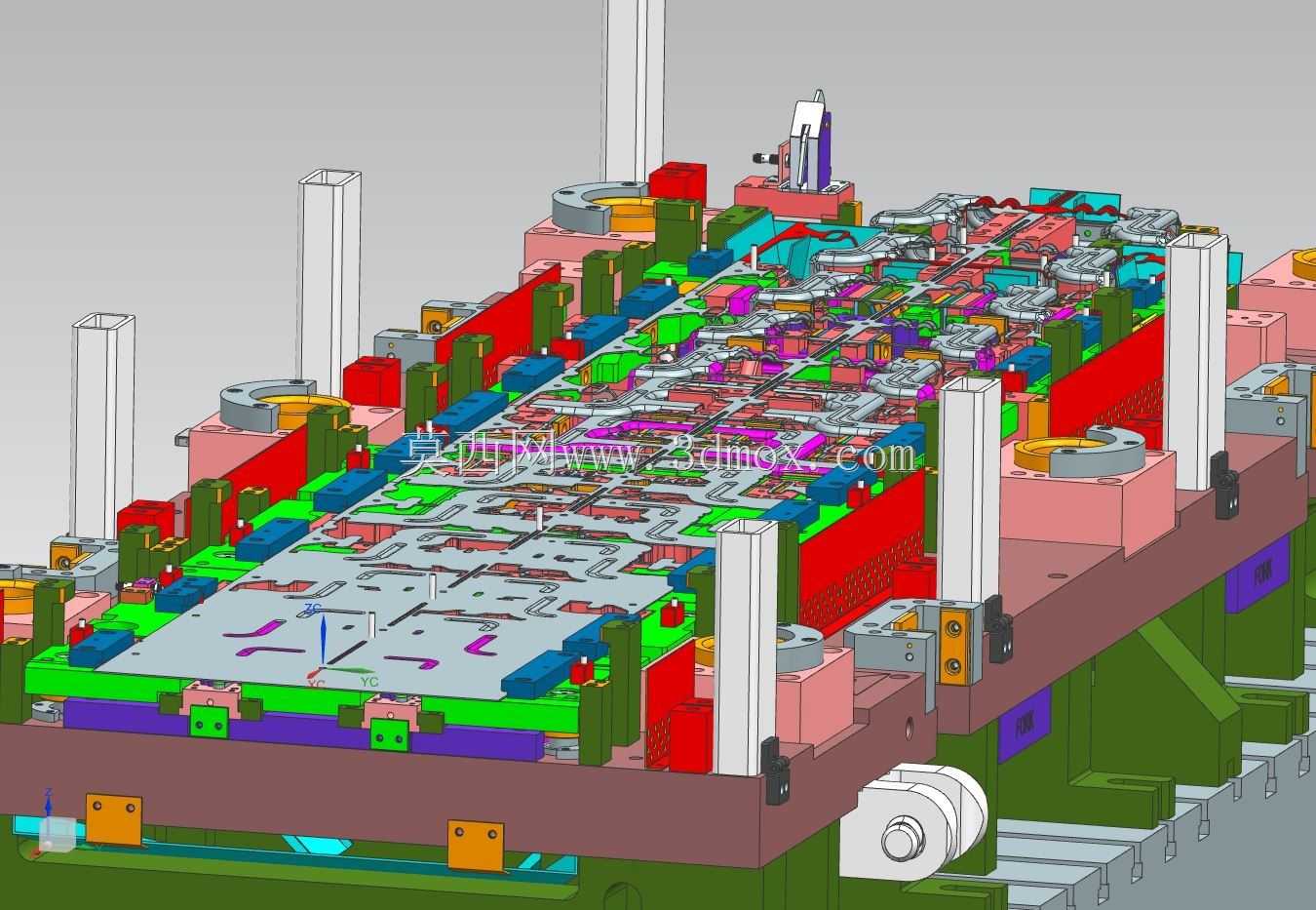

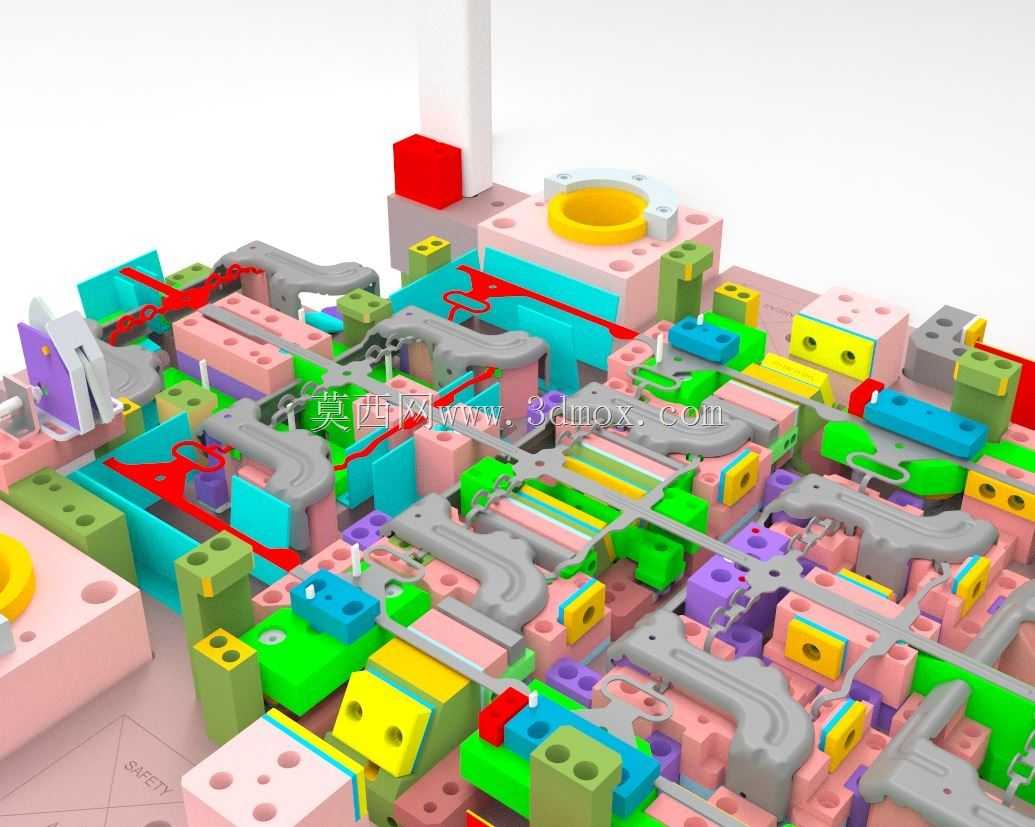

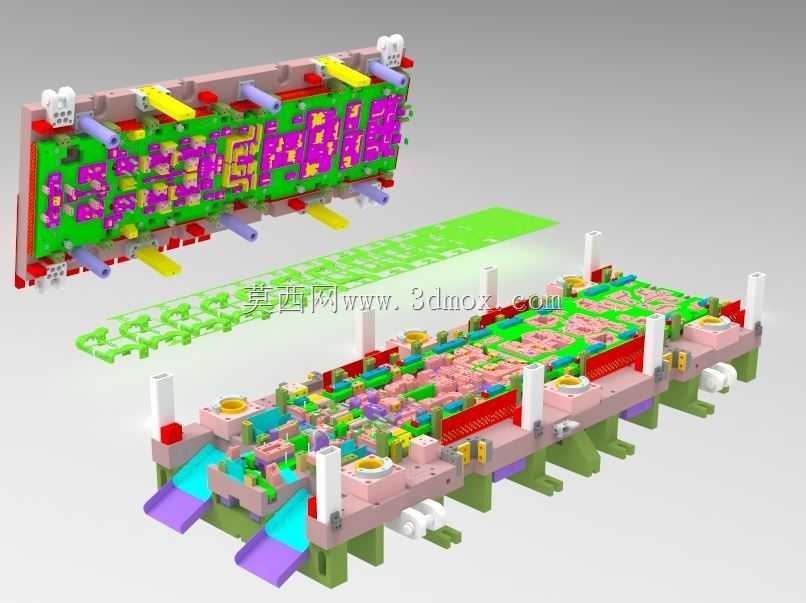

　　这套三维装配体呈现的是一套典型多工位级进冲压模具的整体结构，板件沿送料方向依次完成冲裁、弯曲、成形及分离工序，适用于批量薄板五金件的连续生产。从模型中可以看到，上下模座、卸料板、凹模板、凸模固定板及各工位镶件按层叠关系布置，导柱导套提供合模导向，弹性卸料元件保证料带在冲压回程时顺利脱离凸模。不同颜色区分了功能模块：粉色部分多为模座与板类基础件，绿色、黄色、蓝色块体对应各工位镶块、定位块及成形组件，灰色曲线件为料带在各工序间的载体与制件轮廓，红色区域则标示关键冲切或折弯工位。这种可视化方式便于在设计阶段检查料带排样是否合理、凸凹模是否干涉、卸料行程是否足够以及送料步距与定位装置是否匹配。

　　在实际应用中，级进模依赖送料机将卷料按固定步距送入模具，压力机滑块下行一次即完成一个冲压循环。模具内部需要同时容纳冲孔、切边、拉深、折弯、压筋、整形等多个工序，因此对各工位的载荷分布、模板强度和镶件固定方式要求较高。模型中可见多处方形和圆形安装孔，用于螺钉、销钉及导正销的装配；细小凸模通常采用台肩固定或螺塞压紧，以方便维修更换；凹模镶件则分段嵌入模板，局部磨损后可单独拆换，降低维护成本。卸料板不仅承担压料和卸料功能，还对小凸模起到辅助导向作用，因此其与凸模的配合间隙、与导柱的导向精度直接影响制件毛刺大小和模具寿命。

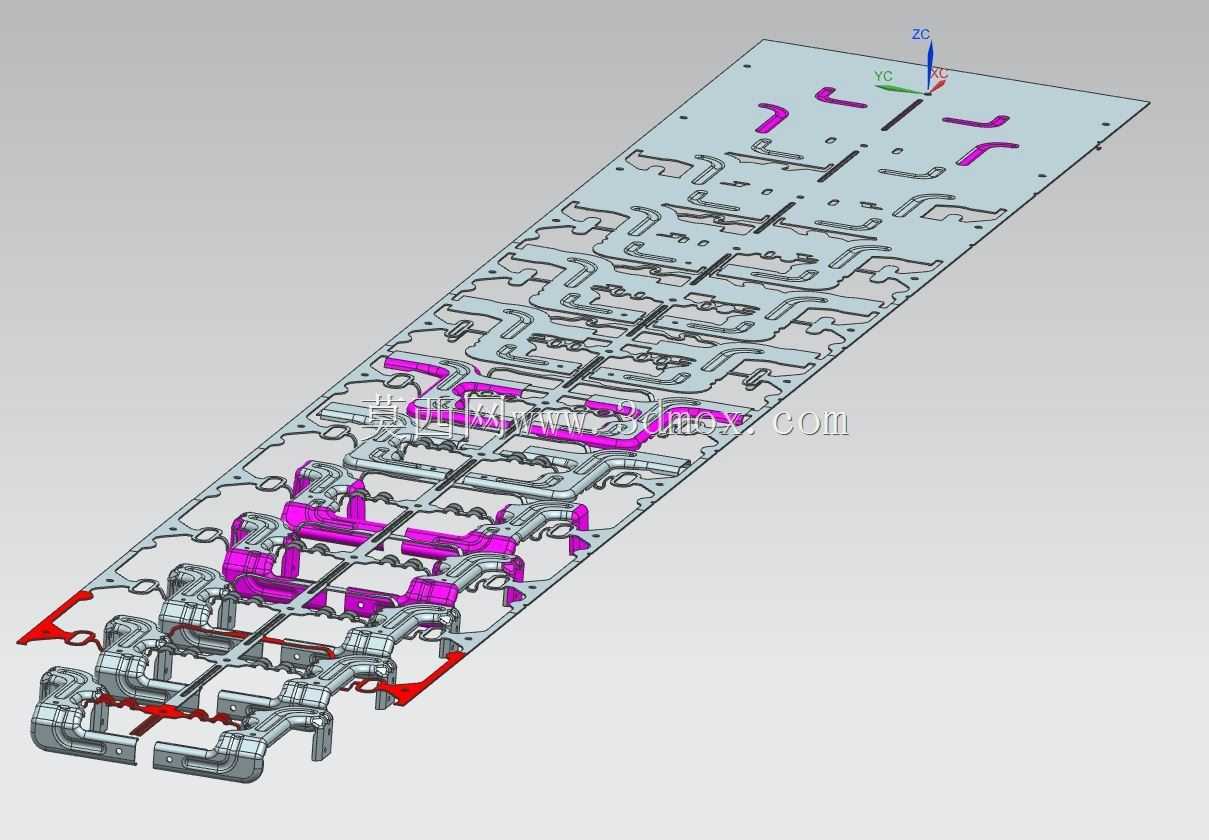

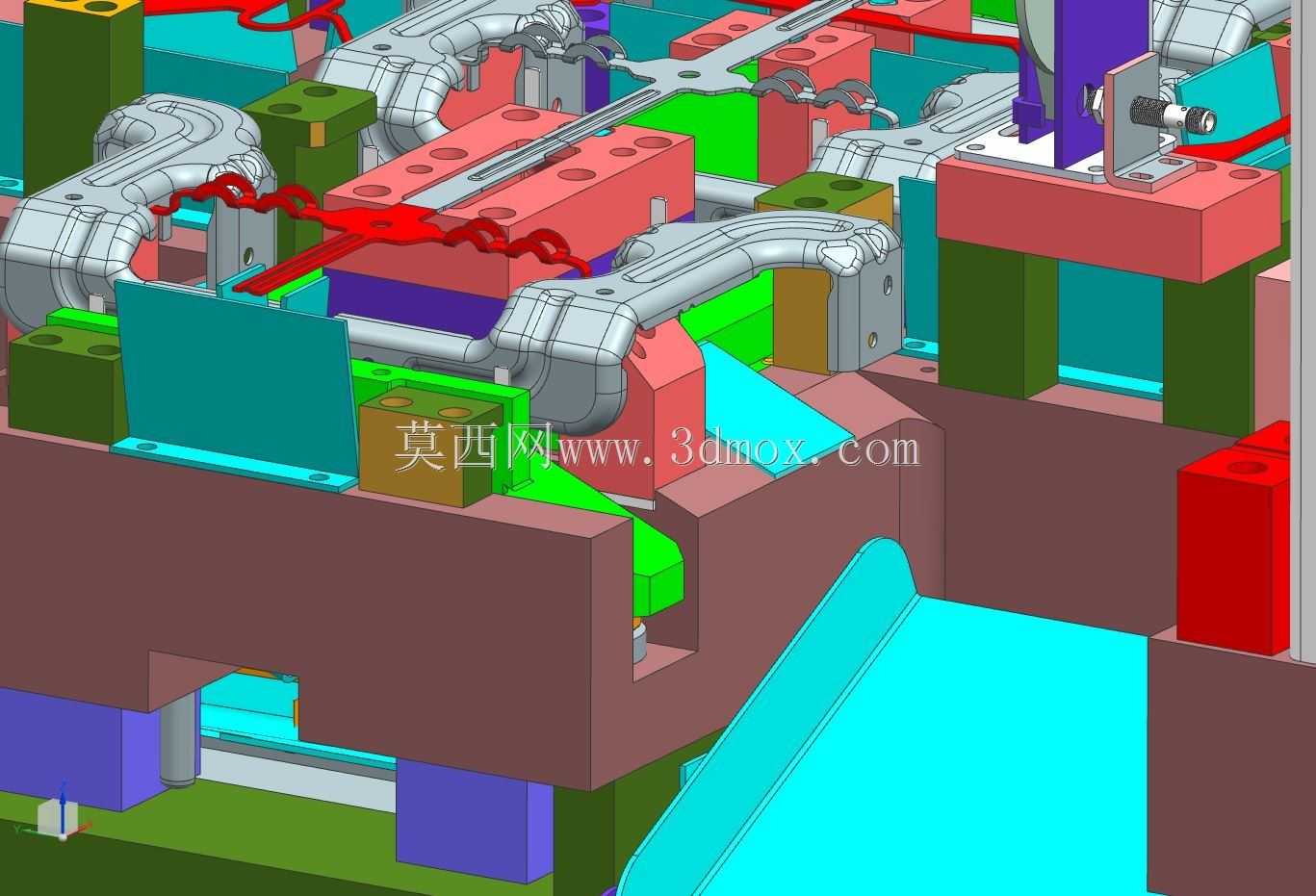

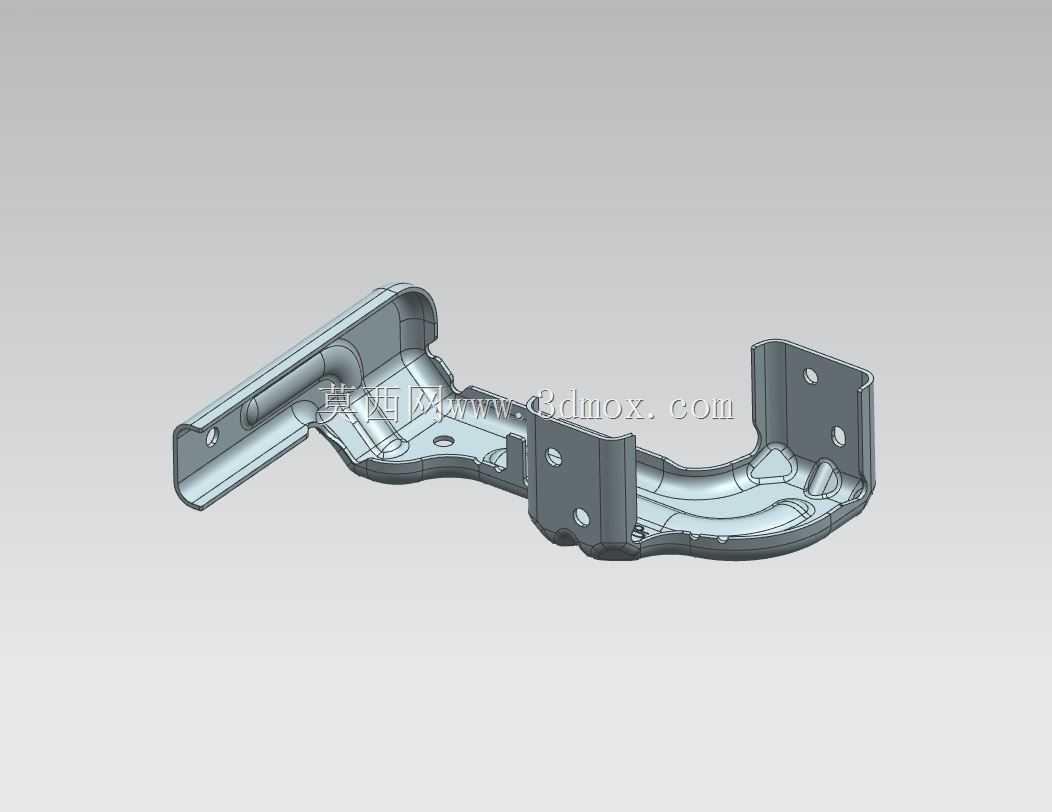

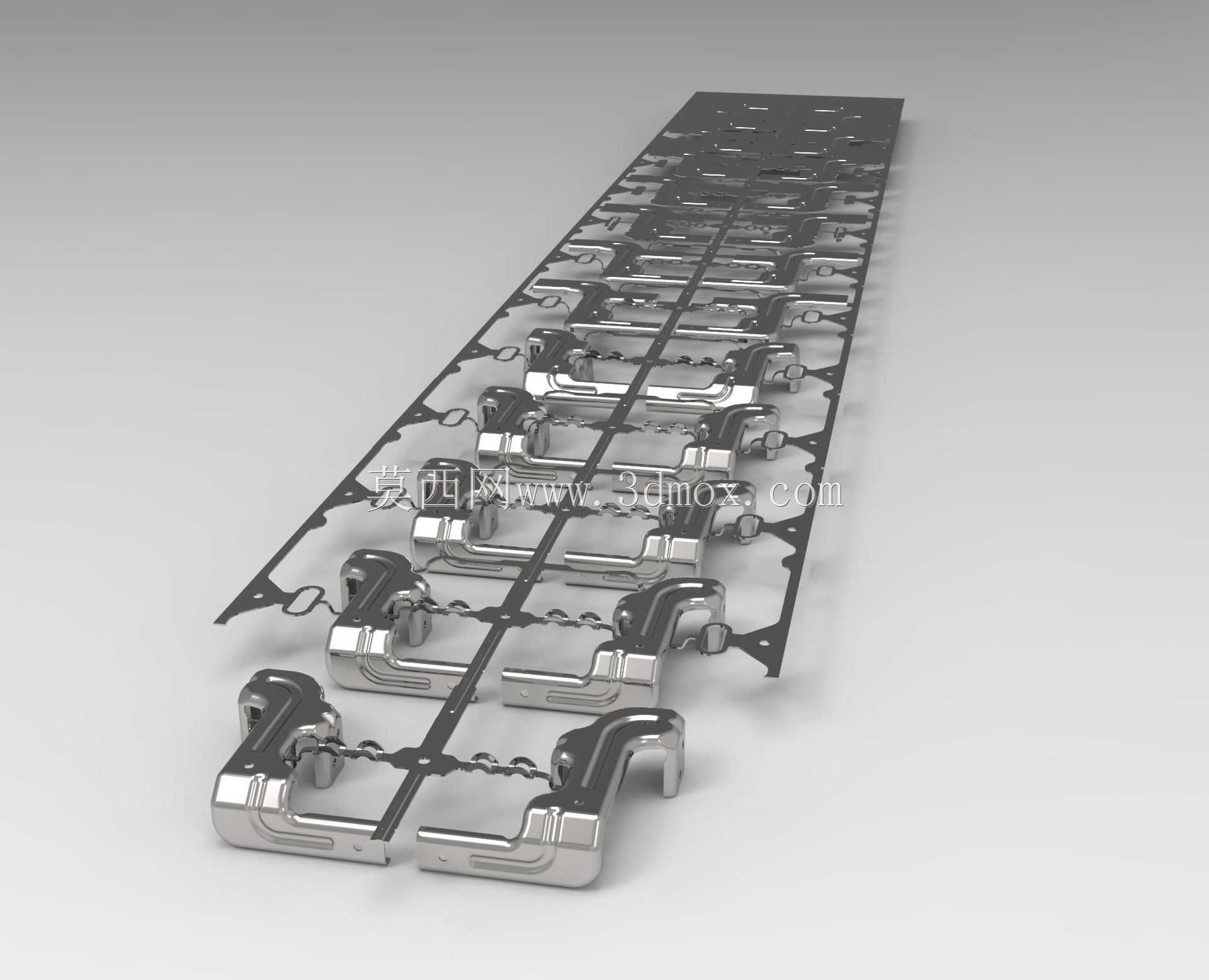

　　设计思路上，排样是级进模的核心。料带载体需要在各工位间保持足够刚性，同时避免材料过度浪费；导正钉布置在工艺孔位置，用于修正送料误差；浮升销将完成局部成形的料带抬离凹模面，防止送料时刮擦。对于含有向上或向下弯曲的制件，还需在相应工位设置滑块、斜楔或反侧压块，以平衡水平方向载荷。模型中复杂的灰色料带形态说明制件带有多次折弯和立体成形特征，模板内必然预留了让位型腔，并通过顶杆、弹簧等元件实现制件或废料的及时排出。

　　从安装边界看，这类模具的外形尺寸主要由模座长宽、闭模高度和送料高度决定。上模通过模柄或压板固定于压力机滑块，下模安装于工作台面，并需对准漏料孔。模具总长度受工位数量、步距大小及导柱布置影响，闭合高度则要与所选压力机的装模高度调节范围相匹配。侧面的送料高度、托料架位置以及误送检测装置接口，都会影响自动化生产线的对接。三维建模时需要逐一核对模板开槽、弹簧孔深、螺钉过孔与销孔位置，确保装配后不存在运动干涉，并预留拆装工具的操作空间。

　　对于结构设计人员而言，这种完整装配模型的价值在于能够直观验证工序顺序、料带稳定性和模具刚性。通过剖切和动态检查，可以判断弯曲回弹补偿是否体现在成形镶件上，冲裁间隙是否均匀，以及废料刀布置是否会造成堵料。对设备选型人员来说，模型提供的压力中心、总冲压力和闭模高度是选择压力机吨位、气垫行程和送料机规格的重要依据。整体来看，该结构体现了级进模高节拍、少人工、高精度的生产特点，适合电子、家电、汽车小五金等薄板零件的规模化制造。
