多工位级进冲压模具装配结构

　　这套级进模装配体面向薄板连续冲压生产线，核心任务是在压力机一次行程内，通过多工位依次完成冲裁、弯曲、成形、修边与分离，减少半成品在工序间的反复定位和搬运。模具整体采用长条形板件叠层布局，上、下模座沿送料方向延伸，内部按工序顺序排布凸模、凹模、导正销、弹性卸料和顶出元件，适合安装在开式或闭式压力机工作台面上进行批量生产。

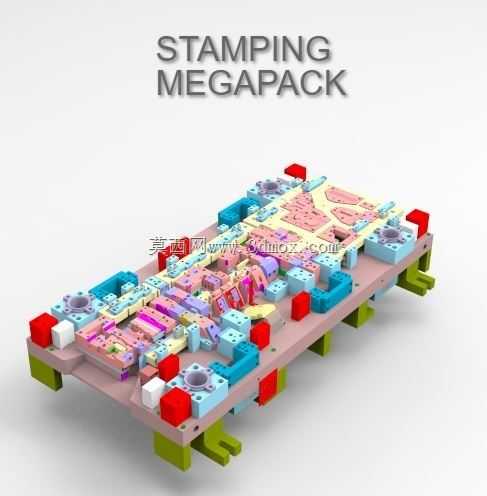

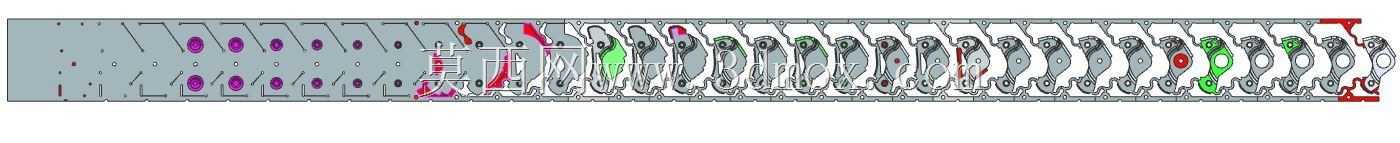

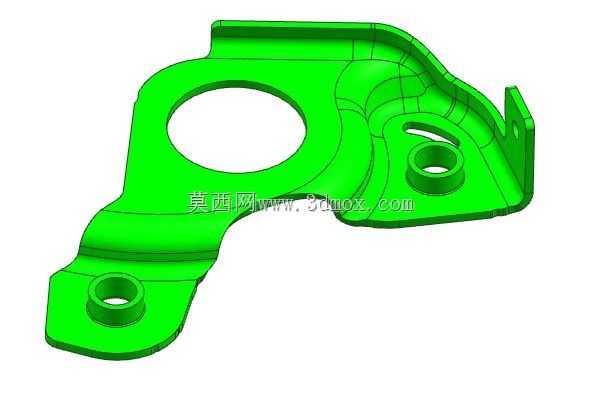

　　从实际使用看，级进模最常见于五金支架、接插件、家电钣金件和汽车小型结构件的加工。条料由送料机构沿模具长度方向逐步送入，导正销先对前工位冲出的工艺孔进行精定位，随后各工位按既定步距完成局部加工。这样的布置能把多道工序集中在一套模内完成，对稳定制件尺寸、降低人工装夹误差和缩短生产节拍具有明显作用。设计时需要重点考虑料带承载能力，避免细长条料在多次冲压后发生翘曲、扭曲或拉裂，因此工位间距、连接桥宽度和空工位设置都要结合材料厚度、屈服强度和成形深度反复校核。

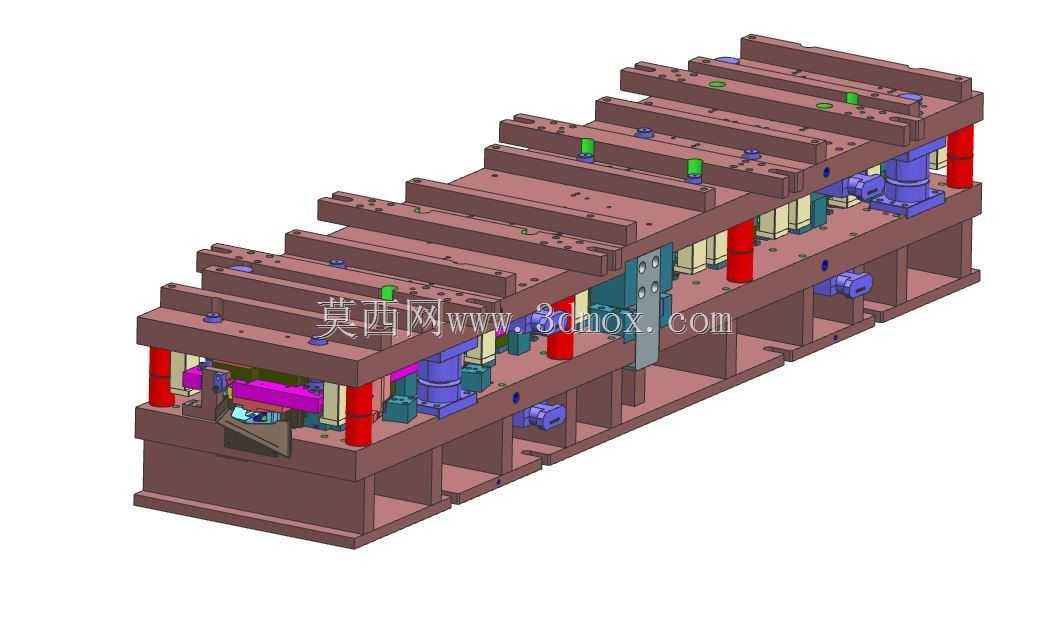

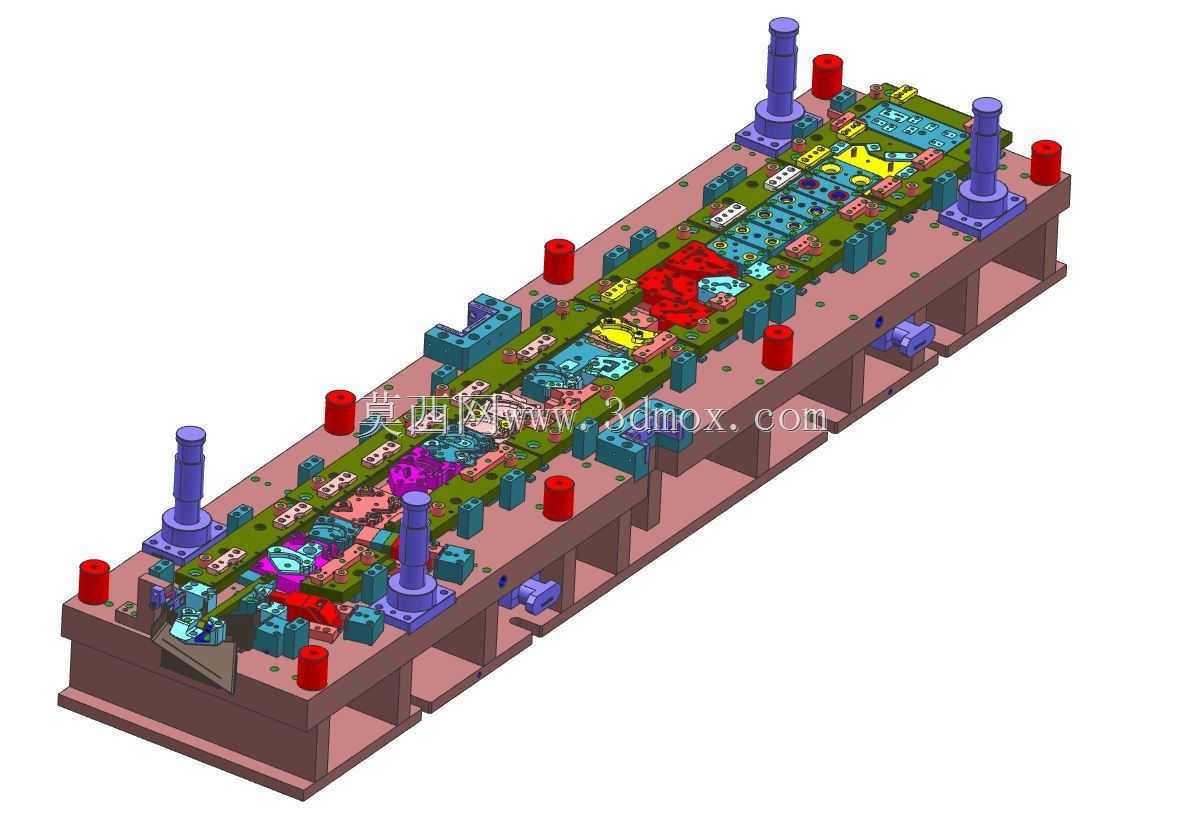

　　模型中可以看到多层模板通过立柱、导套和紧固件形成稳定框架。上模部分承担凸模固定、卸料和压料功能，下模部分负责凹模镶块定位、废料排出和成品顶出。红色弹性元件分布在多个受力区域，用于提供卸料力和压料力；蓝色组件多为导向、固定或成形功能件。不同颜色和结构层次把模具内部的传力路径表达得比较清楚，便于在三维环境中检查凸凹模间隙、模板避让孔、螺钉位置以及销钉布置是否合理。

　　设计思路上，这类模具不能只追求工位数量，而要在工序拆分与模具刚性之间取得平衡。冲裁工位通常优先安排，先冲出导正孔和局部外形；弯曲、拉深等会引起材料流动的工位放在中段；最终分离工位布置在末端。对于容易产生侧向力的成形工序，需要设置靠块或斜楔平衡结构，防止凸凹模偏移。弹性元件的选型要兼顾卸料速度和压力机行程，过强会增加设备负荷，过弱则可能造成板料带起或卸料不畅。

　　外形与安装边界方面，该模型呈狭长矩形结构，长度方向对应连续送料距离，宽度方向受压力机滑块和工作台尺寸限制。装配时需确认模柄或上模安装槽、压板位置、闭合高度、漏料孔以及气垫顶杆孔是否与现场设备匹配。下模座下方应预留废料滑槽或输送空间，上模上方要留出卸料板行程和弹簧压缩空间。若用于自动线，还要在模具两端考虑传感器检测、误送料保护和条料导向板的安装位置，避免与送料机、机械手或安全门发生干涉。

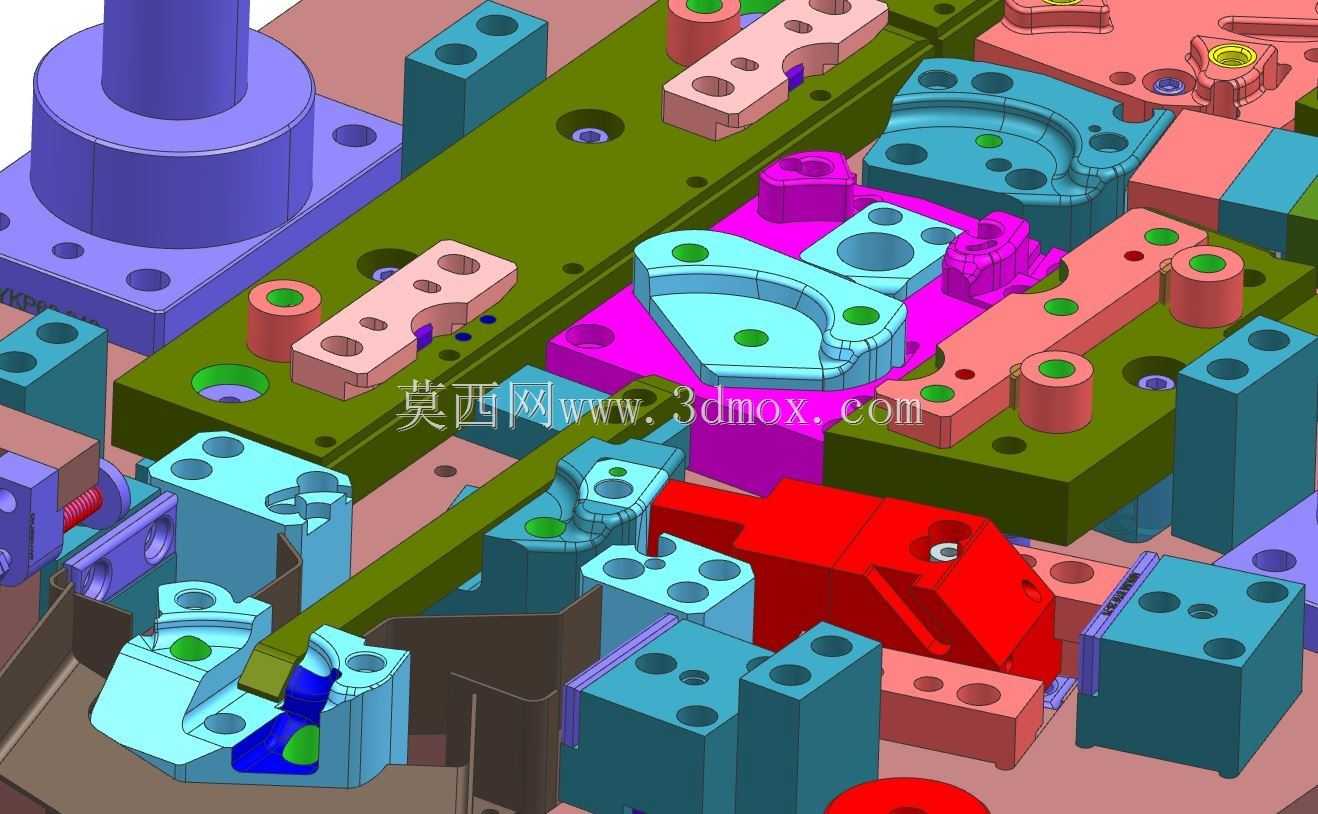

　　在结构细节上，模板采用分块式设计有利于加工和维修，易损凸凹模可做成镶件，局部磨损后单独更换，不必整体返修。导柱导套布置应尽量远离冲压中心并形成足够跨距，以提高抗偏载能力。细小凸模需要增加护套或缩短悬臂长度，防止折断；深成形部位要考虑排气和材料流入，避免制件表面产生凹陷或拉伤。对于高速冲压场景，还应控制模具整体重量和运动件惯量，保证卸料板运动平稳。

　　从三维建模角度看，该装配体不仅展示了最终合模状态，也能用于干涉检查、行程模拟和工程图拆解。结构设计人员可以据此核对模板厚度、闭合高度、弹簧压缩量和标准件选型；设备选型人员可以根据模具外廓、吨位需求和送料高度匹配合适压力机；现场维护人员则能通过分层结构快速理解拆装顺序。整体而言，这是一套围绕连续冲压工艺构建的多工位模具模型，重点体现了工序集成、导向定位、弹性卸料和稳定成形之间的工程配合关系。
