传感器外壳精密注塑成型模具结构

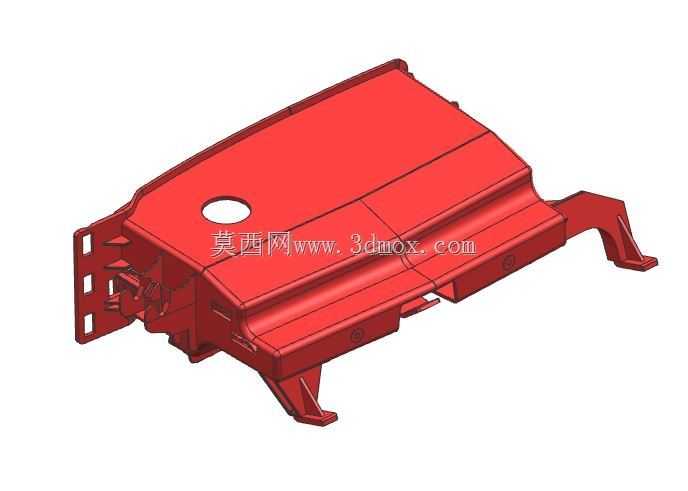

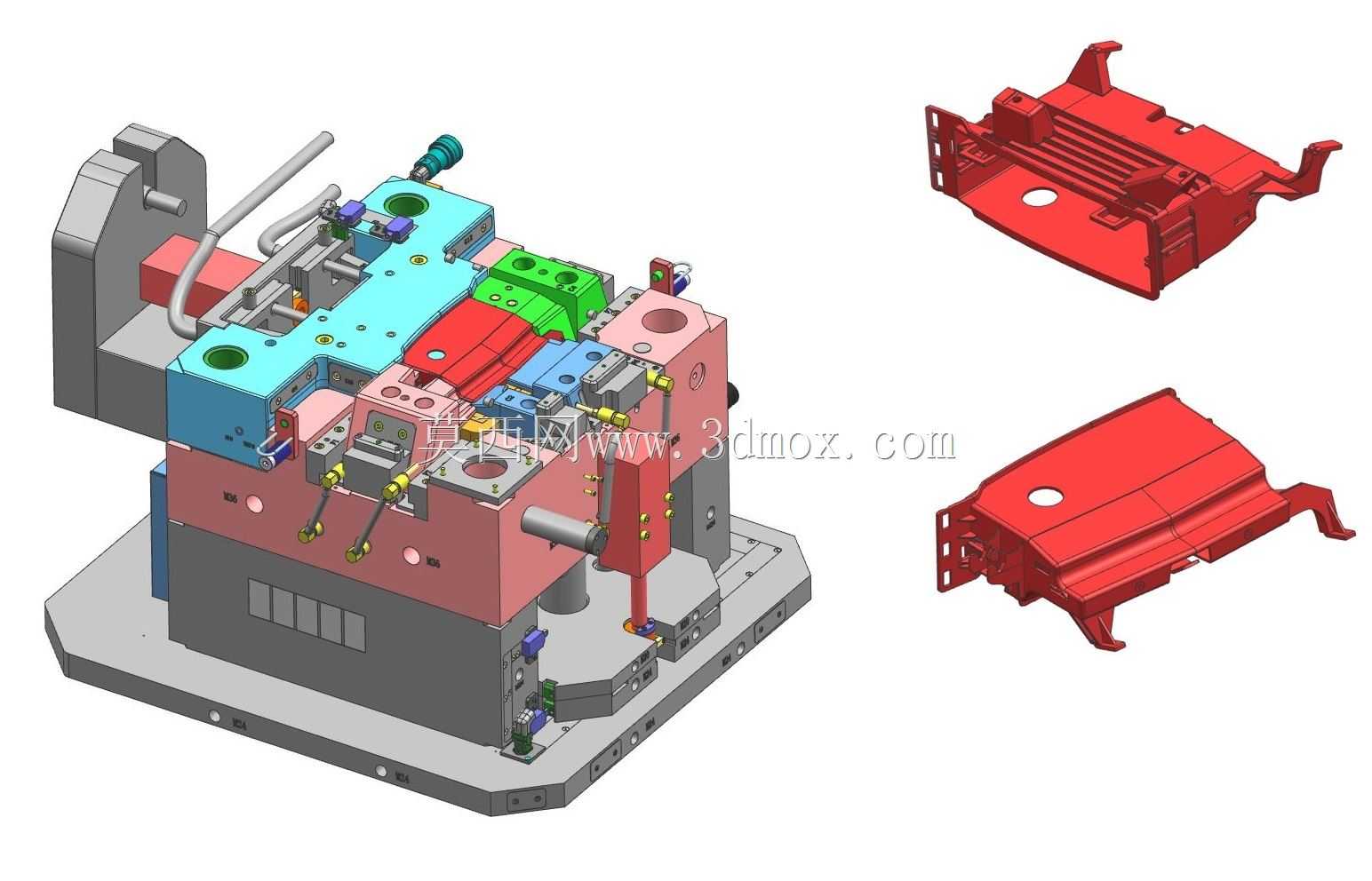

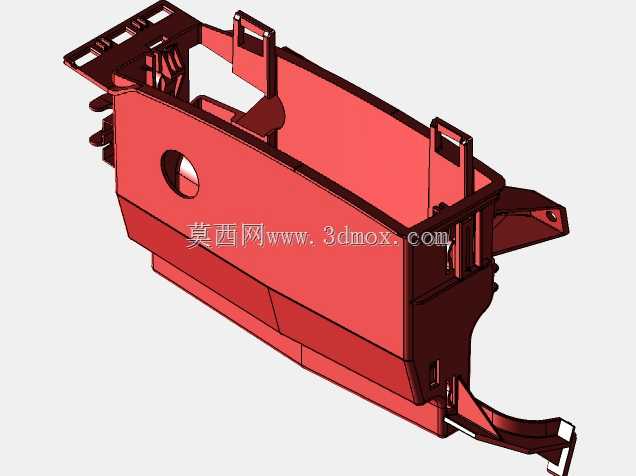

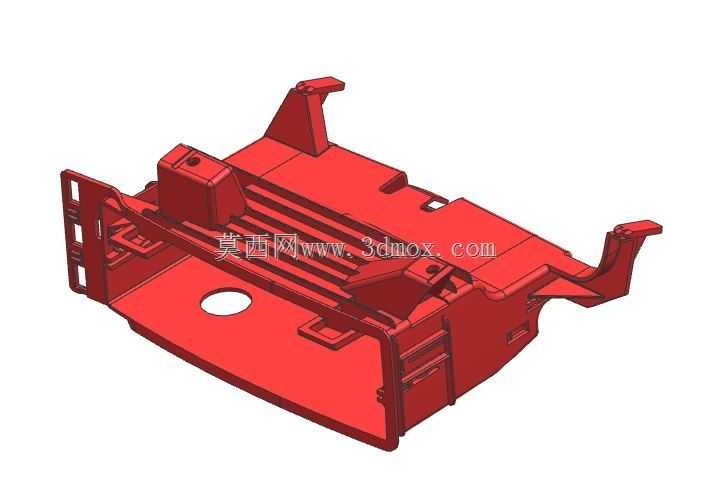

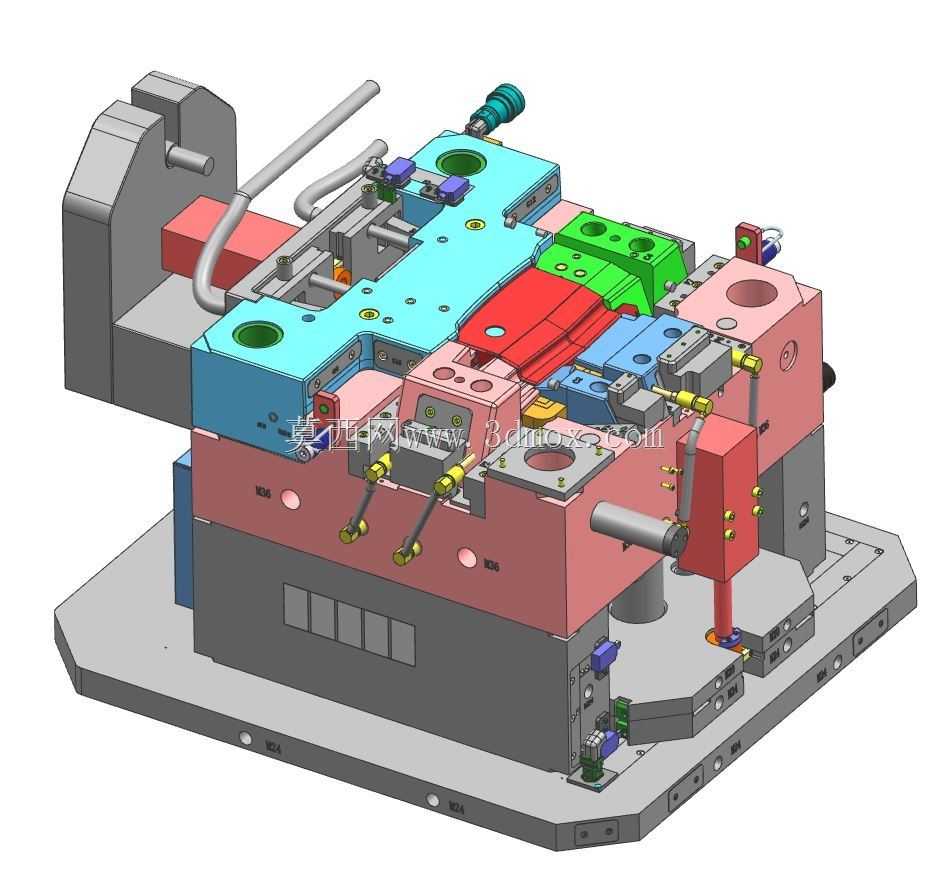

　　这套三维装配结构围绕传感器类薄壁塑料壳体的注塑成型需求搭建，整体呈现典型的多板模架布局，动定模两侧分别集成了成型零件、侧向抽芯、导向定位、顶出复位及冷却回路相关组件，可直接用于模具结构评审、运动干涉检查与加工工艺拆解。从实际应用场景看，该类模具主要服务于检测仪器、工业控制装置中的传感器外罩生产，成型件带有多处卡扣、侧壁凸台与局部薄壁格栅，既要求外观面无明显熔接痕与顶白，也要保证装配尺寸的一致性，因此结构设计中对分型面选择、抽芯行程和进胶位置都做了针对性处理。模型中可以看到，成型部分按壳体的内外轮廓拆分出多个镶件，红色区域对应产品外观侧的型腔与型芯分块，不同颜色的组件区分了斜顶、滑块、压条与紧固元件，便于在三维环境中快速识别装配层级。

　　侧向特征没有采用单一的大滑块结构，而是结合壳体两侧倒扣的分布，将抽芯机构拆分为多组独立滑块，部分位置配合斜向顶出，以此减小单个抽芯部件的体积，也避免长距离抽芯导致的模架尺寸浪费。导向系统除了常规导柱导套，还在主分型面周边设置了精定位结构，用来承受注塑过程中塑料熔体的侧向压力，降低动定模错位的风险。冷却回路沿成型零件的轮廓就近布置，在厚壁区域和浇口附近加密水道，以缩短成型周期并控制壳体翘曲。顶出侧采用多顶杆与斜顶协同的方式，顶杆位置避开外观面与装配贴合面，斜顶在完成内侧倒扣脱模的同时参与局部顶出，使壳体受力更均匀。设计思路上，这套结构优先保证量产稳定性：易磨损的滑块压条、导套和镶件均设计为可更换形式，维修时无需拆卸整副模具；

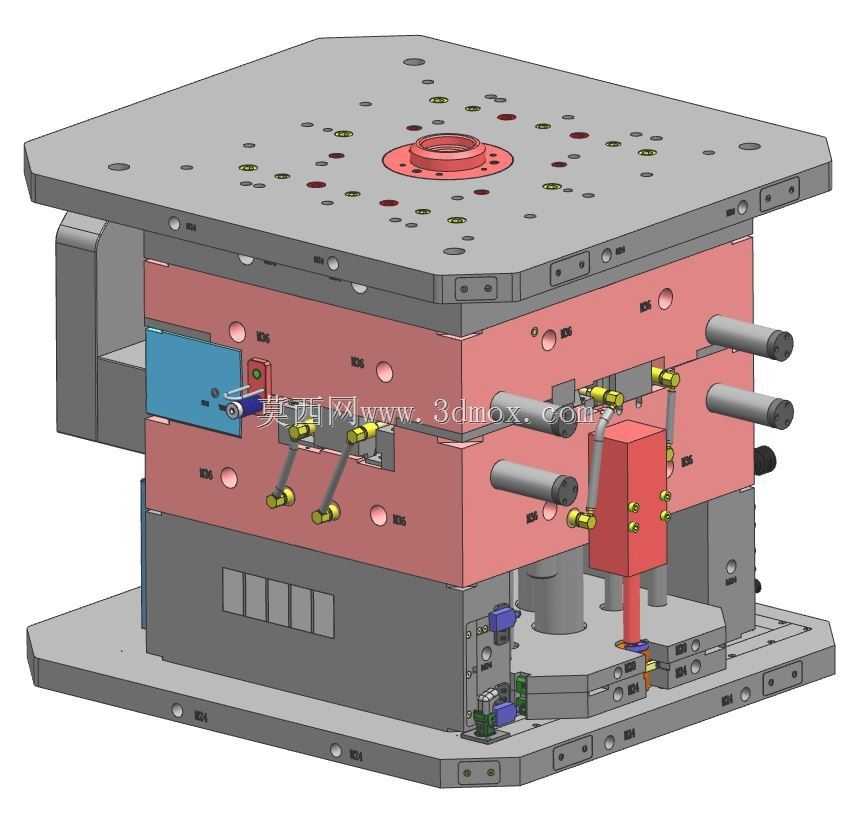

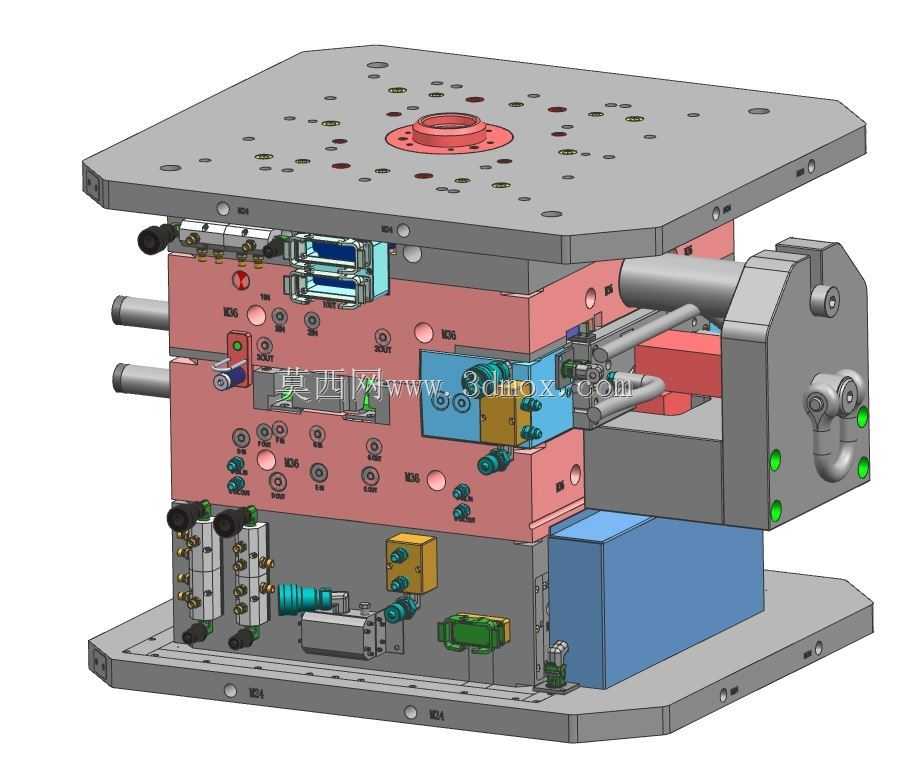

　　浇口位置选在壳体非外观区域，结合流道截面与冷料井布置，减少充填过程中的压力损失；排气槽开设在熔体最后充填的边缘以及卡扣、深筋位置，避免短射和烧焦。从安装边界看，模架整体为矩形底座结构，底座上加工有定位槽、压板槽和吊装连接位，可直接匹配常见卧式注塑机的码模界面；外形尺寸在三维模型中按实际装配关系完整表达，开模行程、滑块抽出距离、斜顶顶出行程均能通过运动仿真核验，确保顶出后壳体可由机械手顺利取出，不会与料把、冷却水管或周边结构发生干涉。对于结构设计人员而言，该模型的价值不仅在于展示单个零件的形状，更在于呈现模具各系统之间的空间协调：冷却水管与顶杆、螺钉、斜顶之间预留了安全间隙，滑块行程终点设置机械限位，

　　复位杆与弹簧的布置保证合模顺序正确，浇注系统与排气系统共同决定充填平衡性。在模具制造阶段，三维装配可直接用于拆分BOM、核对零件加工基准，并指导线切割、CNC与EDM工序的装夹方案；在试模阶段，工程师可依据模型中的水路走向、浇口尺寸和顶杆分布，快速判断短射、飞边、顶白或变形的成因。整体来看，这副模具结构紧凑，功能分区清晰，既体现了传感器外壳这类小型精密塑件的成型特点，也保留了量产模具所需的强度、刚度与维护便利性，适合作为注塑模结构设计、装配校核和工艺分析的参考案例。
