精密塑料件注塑成型模具结构设计

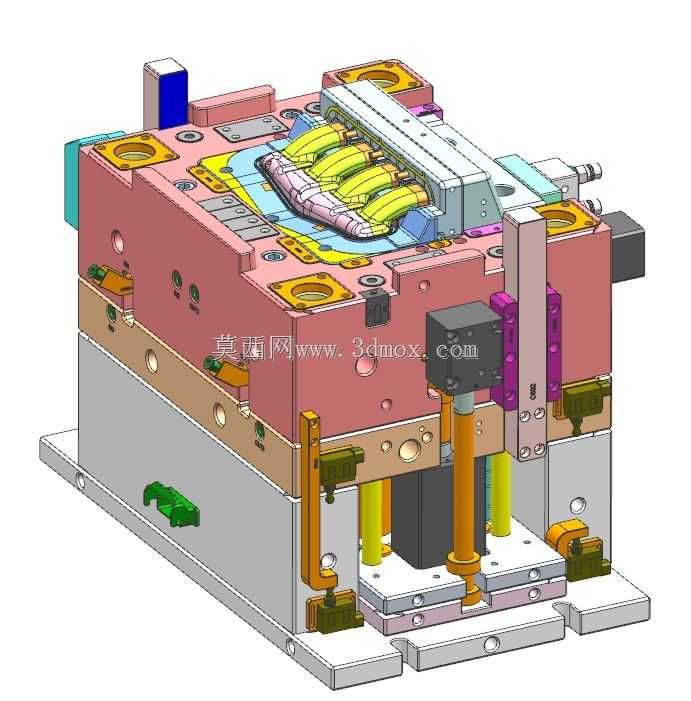

　　这套模型呈现的是一套完整的塑料件注射成型工装，核心对象不是单一产品件，而是包含型腔、型芯、模架、导向、顶出、侧向抽芯及热流道相关布置在内的整套模具装配。从结构层次看，分型面沿产品外轮廓自然展开，上侧承担外观面成型，下侧布置顶出与支撑系统，四周可见多组斜导柱、滑块及锁紧块，说明产品带有倒扣、侧孔或侧向凸凹结构，无法仅靠上下开模直接脱出。

　　在实际生产中，这类模具通常安装在卧式注塑机的定模板与动模板之间。熔融塑料经喷嘴进入浇口套，再通过流道分配至各型腔，保压冷却后动模侧后退，开模过程中斜导柱驱动滑块完成侧向抽芯，待倒扣完全脱离后，顶针板带动顶针、扁顶或推件将产品从型芯上平稳顶出。模型中多根黄色导向柱、回针及支撑柱清晰可见，它们分别承担开合模导向、顶出复位和承受注塑压力的作用，避免型芯在长期高压充填下发生偏移或疲劳变形。

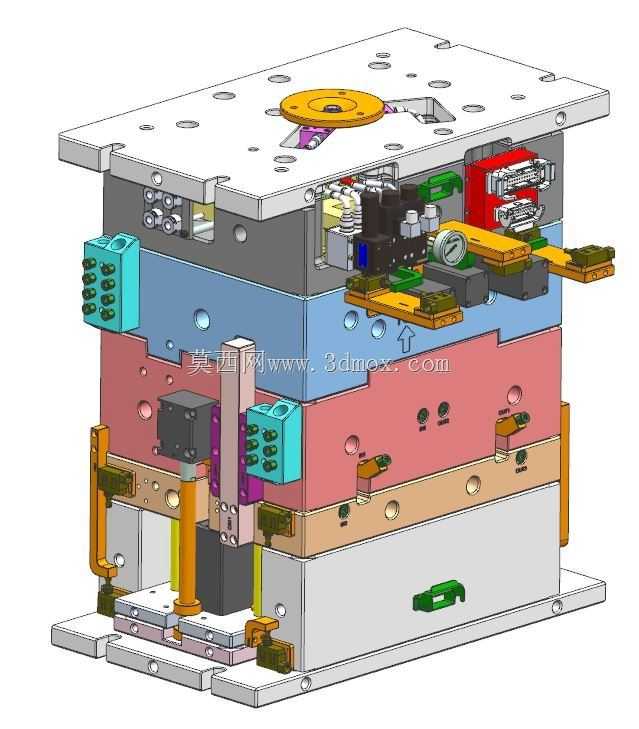

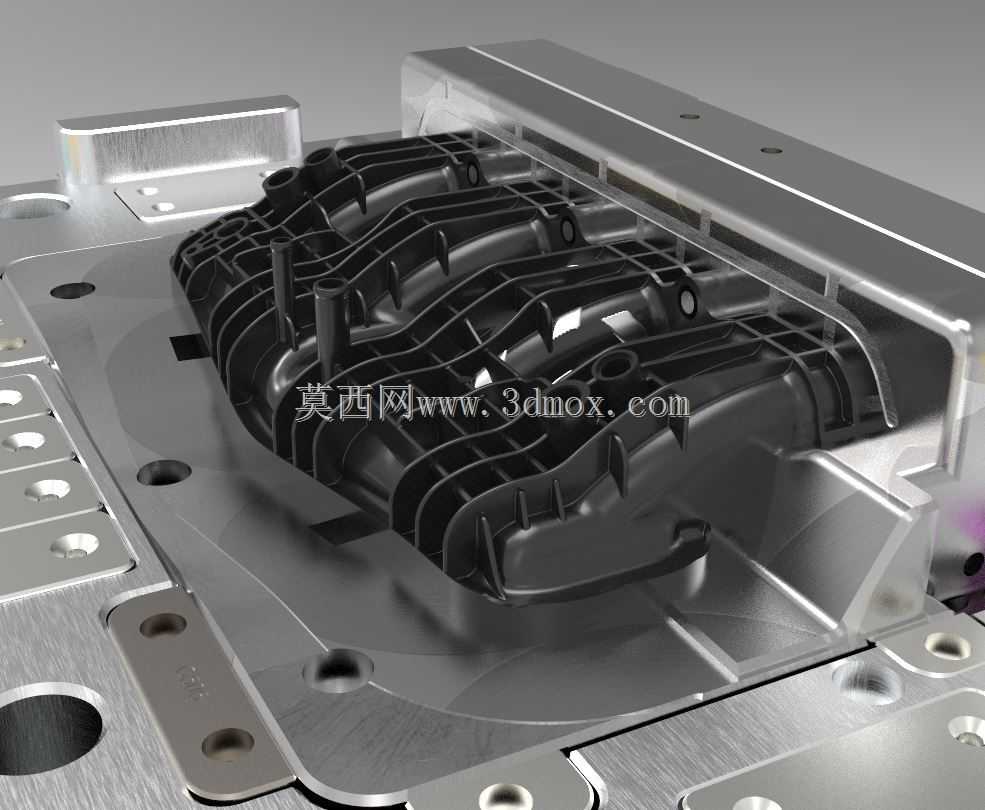

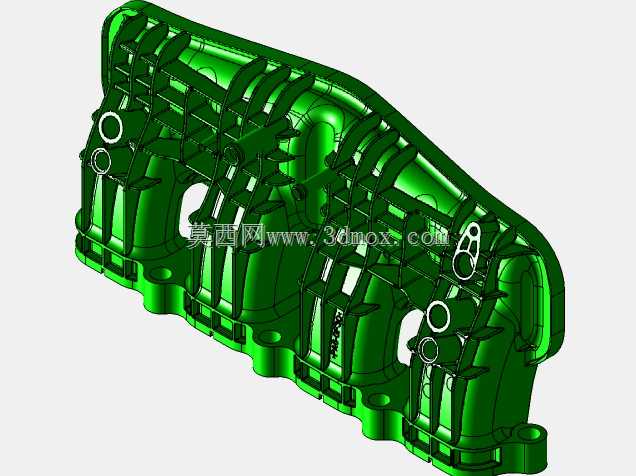

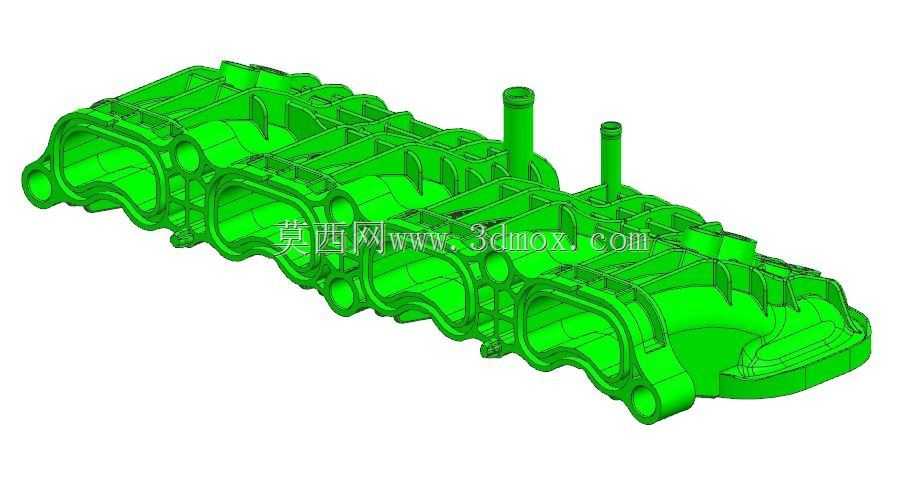

　　从设计思路上看，模架采用标准化板件叠加方式，上下固定板、支撑板、顶针面板与底板之间通过螺钉和定位销连接，既保证加工便利性，也便于后期维护更换易损件。型腔区域围绕产品型面布置冷却水路，虽然图中部分水道被外部组件遮挡，但从封水片、堵头和接口位置可以判断，冷却回路尽量贴近成型面，以缩短成型周期并减少翘曲。产品中部呈长条弧形排布，多腔或一腔多件的布局要求流道长度尽量均衡，否则不同位置充填压力差异会导致短射、飞边或内应力不一致。

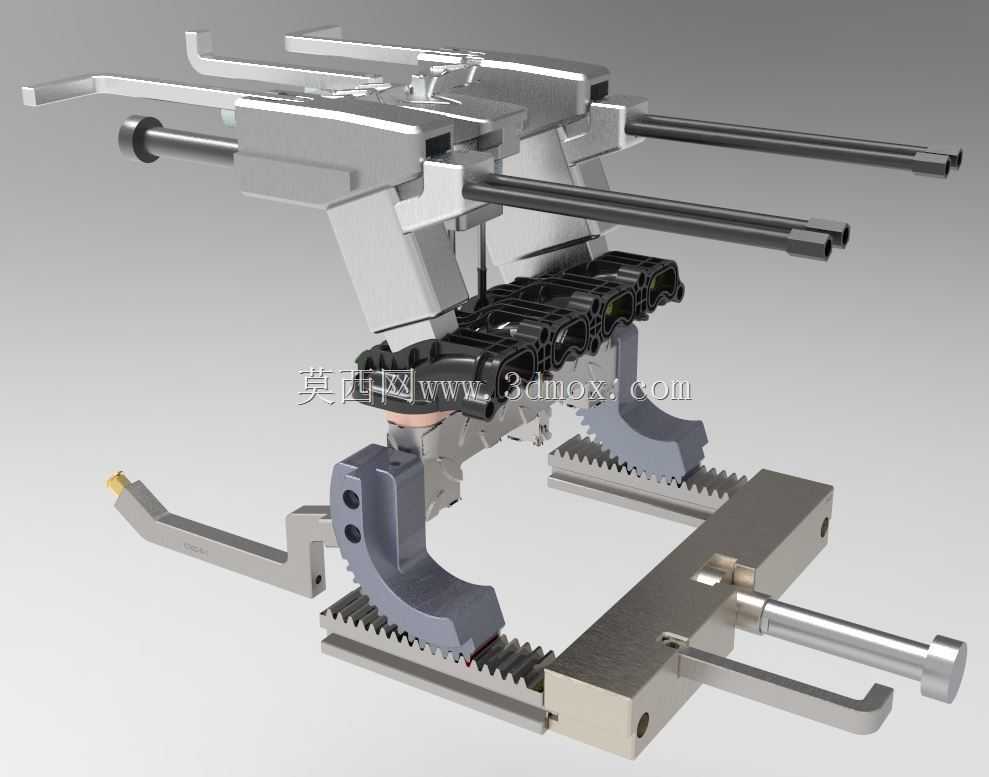

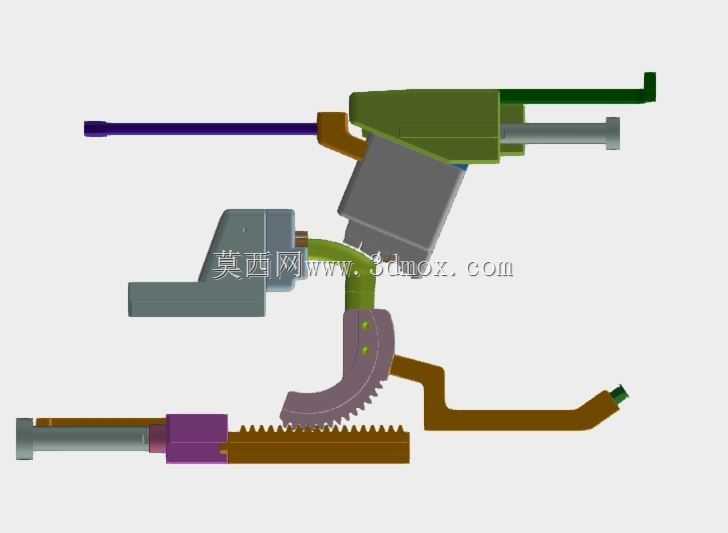

　　侧向机构是这套结构的重点。滑块沿导轨方向运动，背部楔紧块在合模时提供刚性锁止，承受塑料充填时的侧向胀型力；斜导柱只负责开模瞬间的抽拔动作，不承担成型压力。若产品倒扣深度较大，还需要核算抽芯距离、斜导柱角度和滑块行程，确保顶出前侧向型芯已经完全退出。图中滑块外侧设置限位与夹条，说明设计时已经考虑滑块行程终止位置和长期运动磨损问题。

　　顶出系统的布置同样需要结合产品形状。长条薄壁塑料件若顶针过少或位置不当，顶出时容易发白、变形甚至顶穿。模型中顶出元件分布在筋位、柱位和包紧力较大的区域，顶针板通过导柱导向，保证多路顶出同步。回针在合模时先于型腔接触，使顶出机构准确复位，避免压模型芯。对于外观要求较高的表面，还会在非外观区域设置顶针，或采用推板、潜伏浇口等方式减少痕迹。

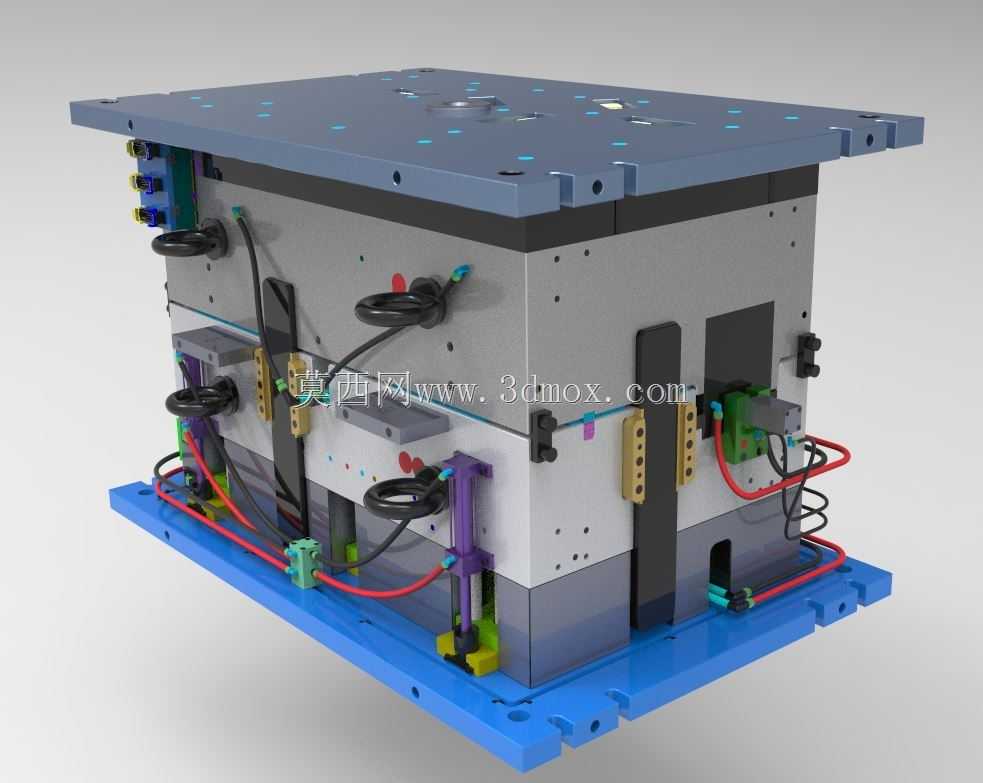

　　安装边界方面，模具整体外形由模架长宽、吊装空间、滑块外伸距离和顶出行程共同决定。上机前需要核对注塑机拉杆间距、最大模厚、最小模厚、开模行程、顶棍孔位置及定位环尺寸。定位环与浇口套需与机台喷嘴对中，锁模孔分布要满足吊装和装夹要求；若带油缸或热流道，还要预留接线、油管和温控接口空间。模型四周的吊环孔、压板槽和支撑脚位置，体现了运输、装机和存放时的实际约束。

　　对结构设计人员而言，这类三维装配的价值在于能够直接检查开合模顺序、滑块干涉、顶出行程、螺钉避让、冷却水路走向以及产品脱模斜度是否合理。通过剖切装配，可以观察型芯与型腔之间的封胶面是否连续，薄钢位是否足够强度，排气槽是否布置在料流末端。对设备选型人员来说，则可依据模具闭合高度、 projected area 和所需锁模力判断适配机台，并核算开模后产品与流道是否有足够取出空间。

　　模型中不同颜色区分了动定模、滑块、导向件、顶出件和紧固件，这种分层表达有助于理解各部件运动关系。实际加工时，型腔型芯多采用模具钢并进行热处理，表面根据产品外观要求进行抛光、蚀纹或镀层；模架部分可选用标准件以降低成本；导套、顶针、弹簧等易损件则按规格采购并预留更换余量。冷却系统需进行平衡设计，避免局部过热造成缩痕；浇注系统要兼顾充填速度、压力损失和后续去除浇口的便利性。

　　从维护角度看，量产过程中需要定期检查导柱润滑、滑块磨损、弹簧疲劳、顶针弯曲及密封件老化。复杂侧抽机构若粉尘或塑料碎屑进入导轨，容易造成拉伤或卡滞，因此在结构上常需开设防尘板或清洁槽。模型把这些机构完整暴露出来，便于在三维阶段提前发现装配冲突，而不是等到试模时依靠烧焊、打磨补救。

　　总体来看，这不是单纯展示外观的产品模型，而是一套围绕塑料件成型工艺构建的工程化模具装配。它把分型、抽芯、顶出、导向、冷却和安装接口集中在同一结构中，适合用于注塑模具结构学习、方案评审、干涉检查以及机台匹配分析。对于需要理解复杂塑料件如何从钢模中稳定脱出的工程师，这种完整装配比孤立的产品数模更能反映真实开发过程中的约束与取舍。
