多工位连续冲压级进模结构设计

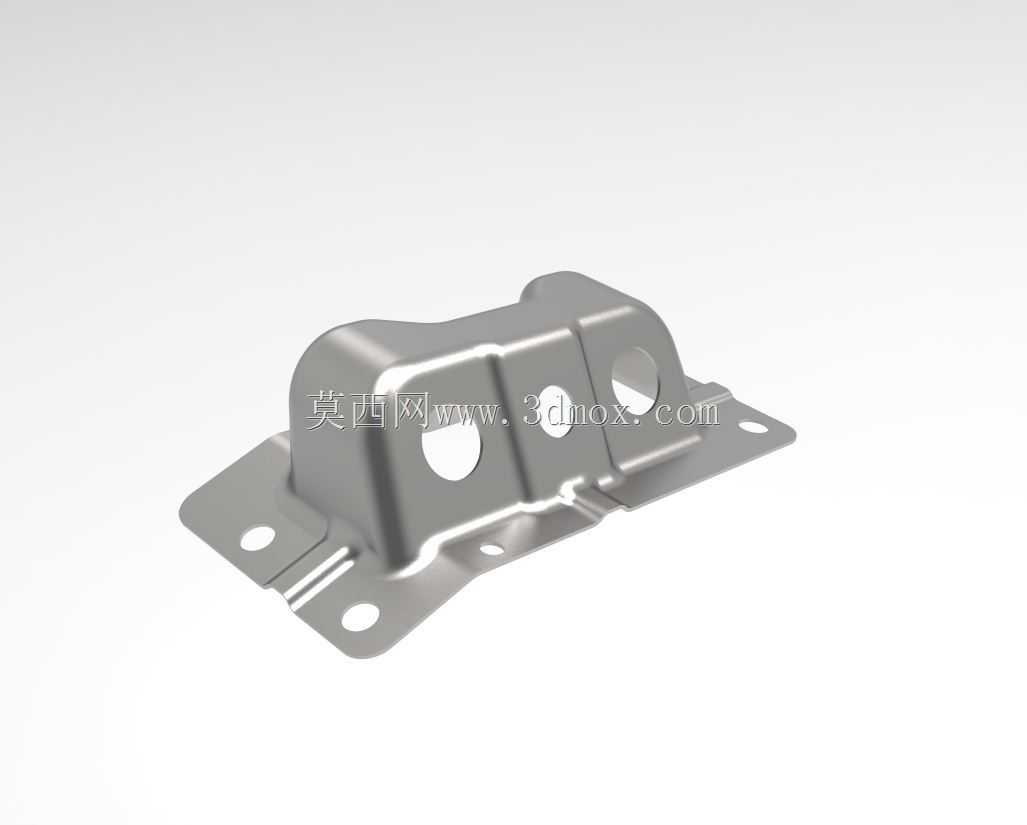

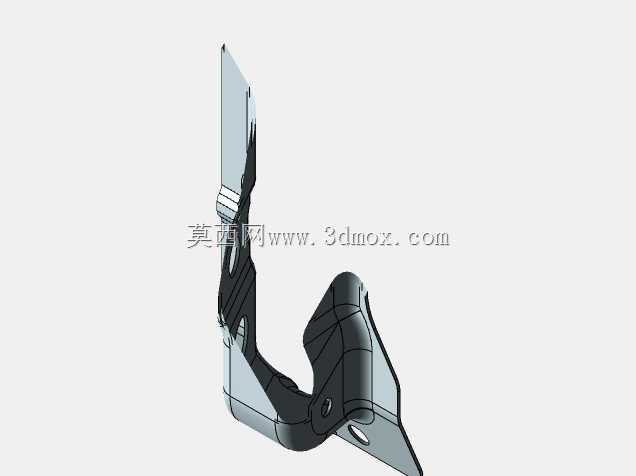

　　这套连续冲压成型工装面向薄板零件的大批量自动化生产，核心解决单工序模多次定位带来的累积误差、上下料辅助时间长以及人工干预过多的问题。整条模具沿送料方向布置冲裁、弯曲、成型、整形、分离等多个工位，料带依靠导正销与浮动导料销维持步距精度，配合自动送料机即可实现卷料连续通过，压力机一次行程完成一个工位的同步加工，最终在末端输出完整工件。

　　从实际产线布局看，这类模具通常安装在闭式或开式高精度压力机上，上下模座通过独立导柱组件导向，保证凸凹模在高频往复运动中的对中稳定性。模座四角设置大直径圆形缓冲或限位元件，用于控制闭合高度并吸收偏载；下模座侧面预留吊装与锁紧结构，便于在压机工作台面上快速找正、固定。模具长度方向需与压机台面、落料孔位置及送料中心线严格对齐，设计阶段就要核对工作台开孔范围，避免成品或废料无法顺畅下落。

　　结构上，各工位采用模块化拆分思路。冲裁工位重点考虑凸模固定方式、卸料板压料力以及废料排出路径；弯曲与成型工位则通过压料板、反侧块和镶件控制材料流动，减少回弹与侧壁翘曲。对于受力不对称的成型部位，模具内部设置反侧机构平衡水平分力，避免导柱长期受偏载而磨损。易损冲头、凹模镶套采用单独压板或螺钉固定，维修时不必整体拆模，可在压机旁快速更换。

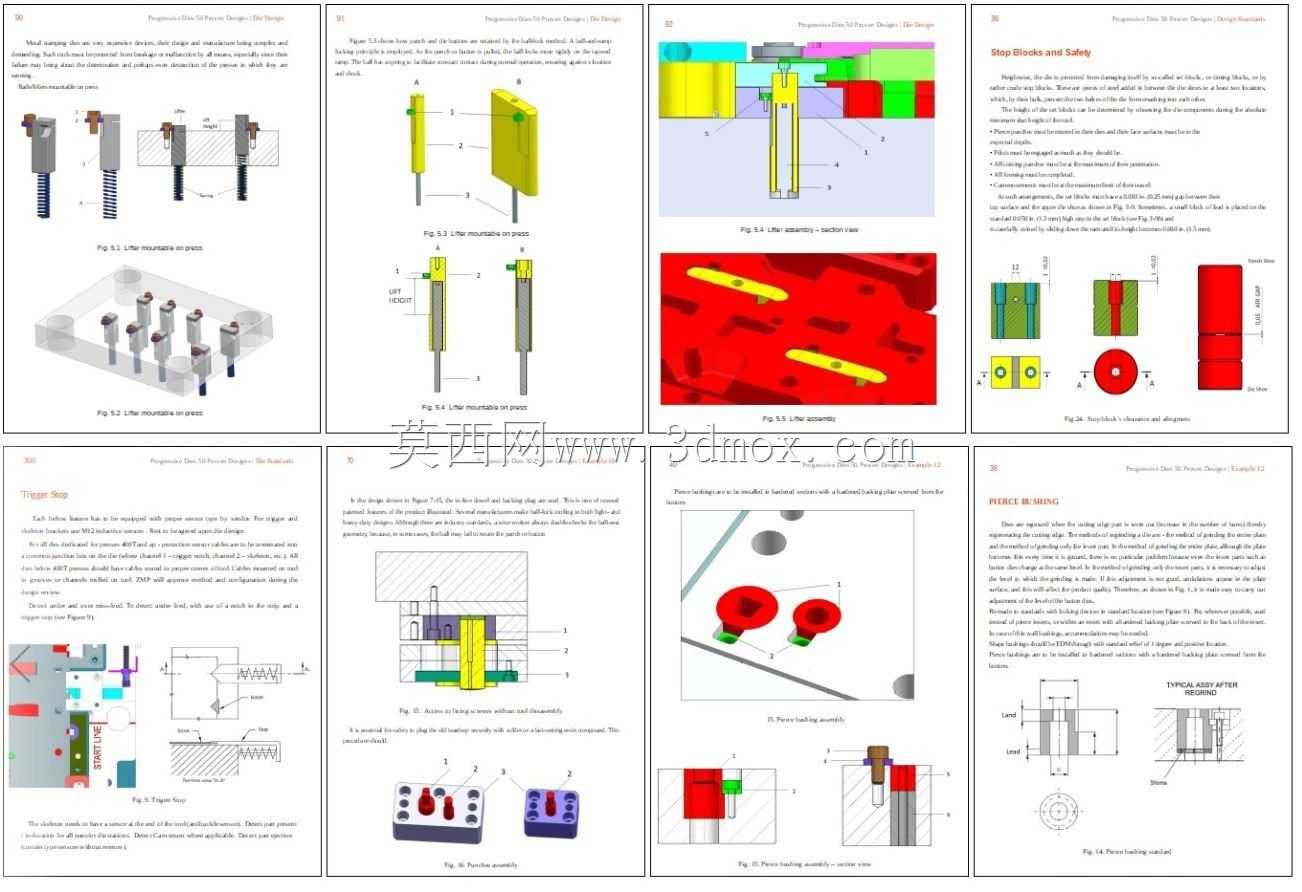

　　料带设计是连续模的骨架。排样时需要先确定载体形式，再根据零件展开轮廓安排冲孔、切口、拉延或弯曲顺序，既要保证各工位材料有足够连接强度，又要尽量提高材料利用率。导正孔通常布置在载体区域，首步冲出后由后续工位导正销精定位；浮动送料元件将料带抬离凹模面，防止成型部位在推进过程中发生剐蹭。对于局部向上成型的特征，卸料板与顶料装置的行程必须匹配，否则会出现带料不稳或工件变形。

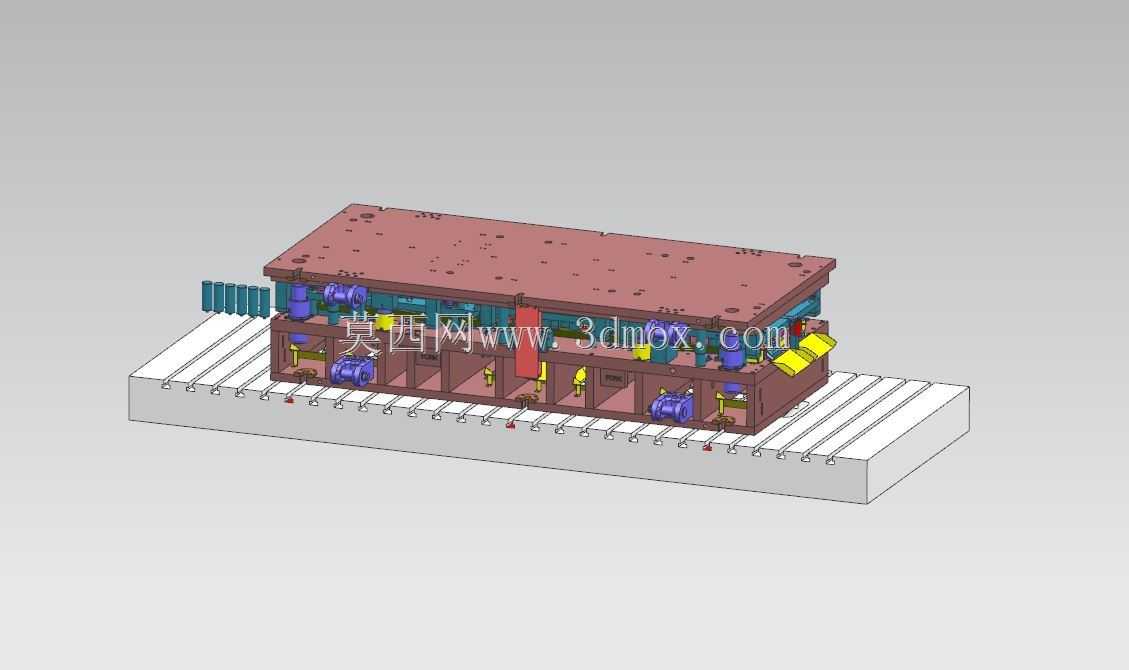

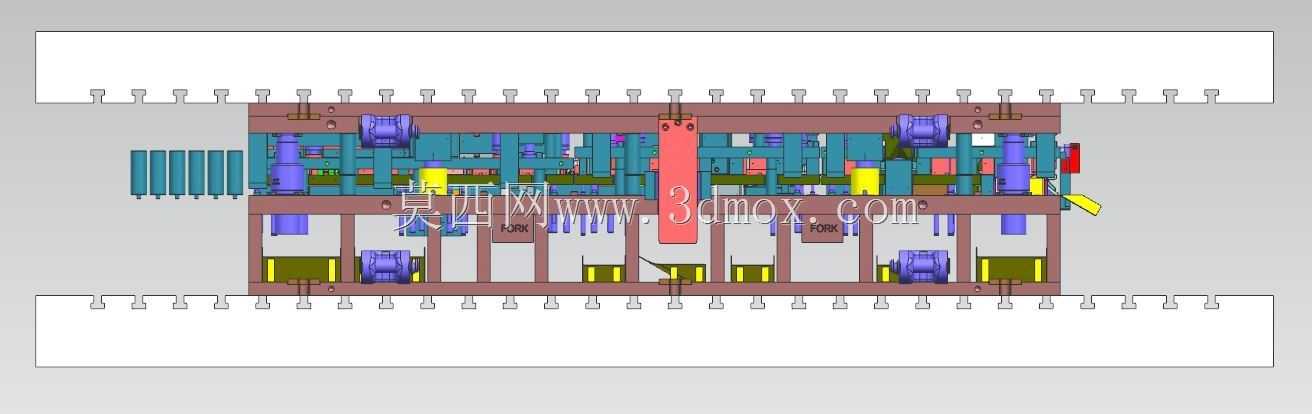

　　安装边界方面，三维建模时需要同步建立压力机滑块、工作台、压板槽、闭合高度及送料高度参考。上模总厚、下模总厚与模具闭合高度决定了所选压机的装模高度调节范围；模柄或上模座槽位要与滑块接口一致；下模座外形不能超出工作台允许区域，并留出压板、废料盒及传感器走线空间。若配高速冲床，还需控制模具整体重量与运动部件惯量，复核卸料弹簧、氮气弹簧的力量曲线，保证在较高行程次数下不发生共振或提前疲劳。

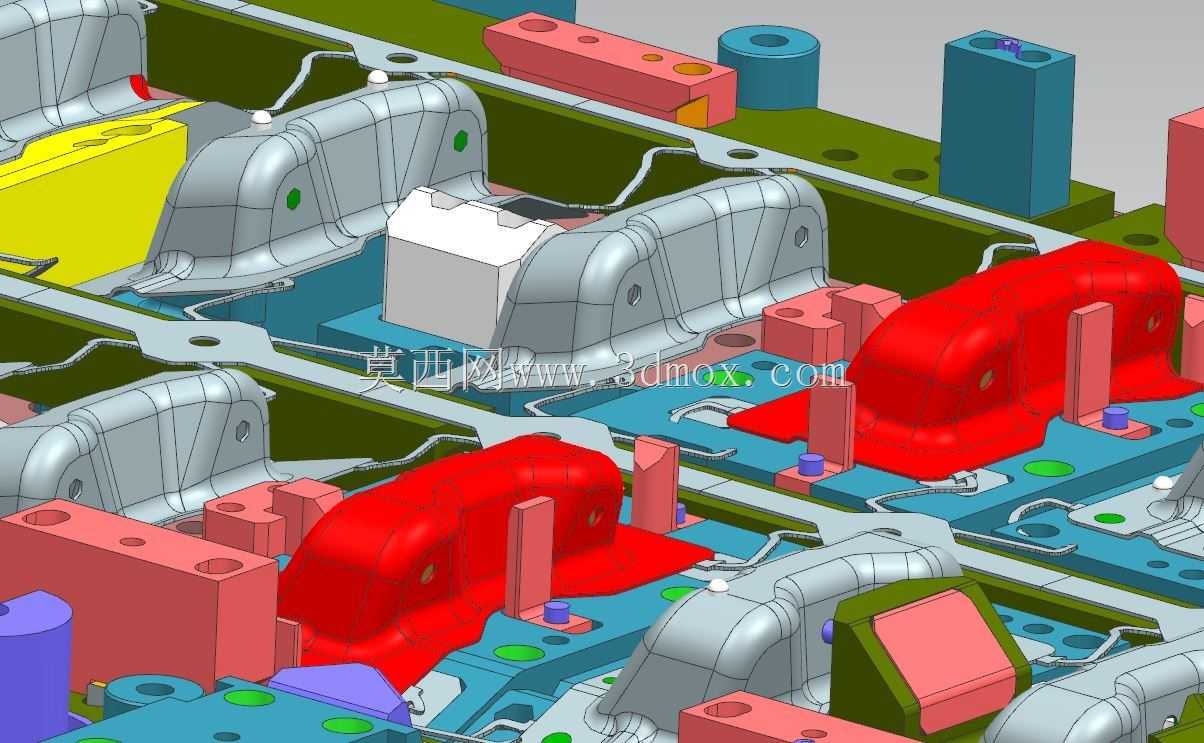

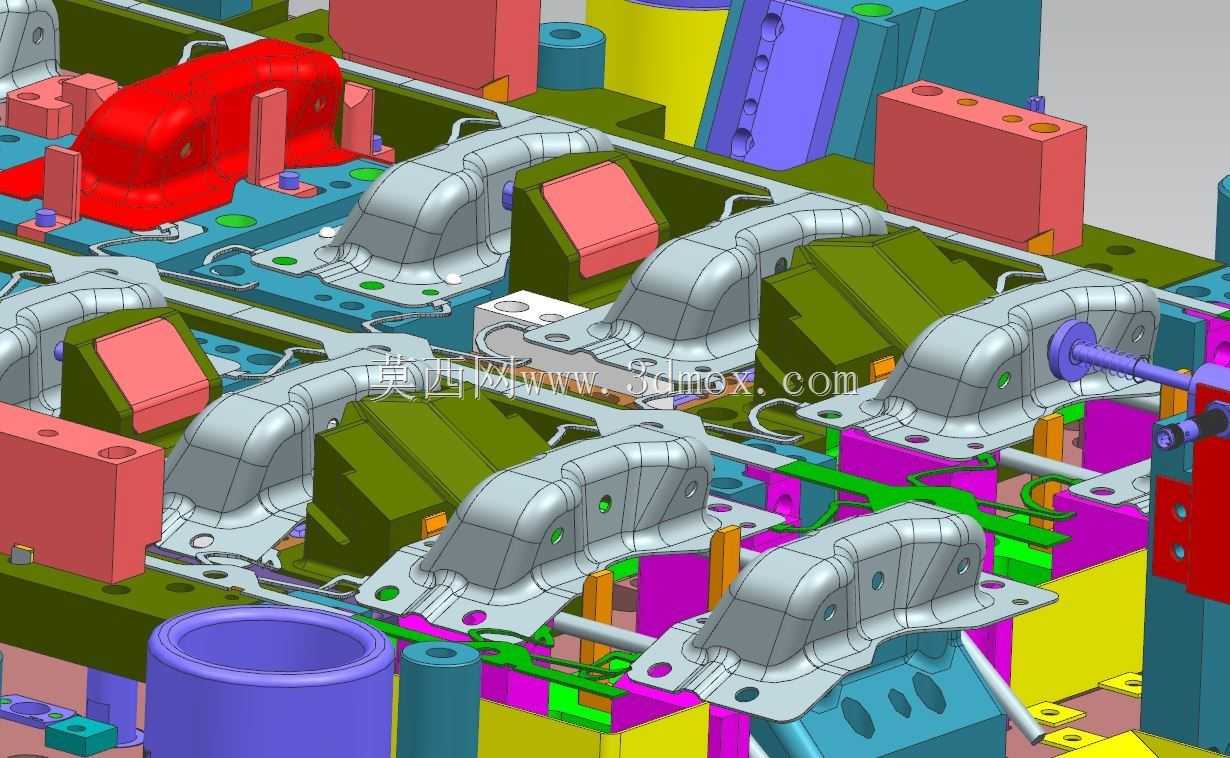

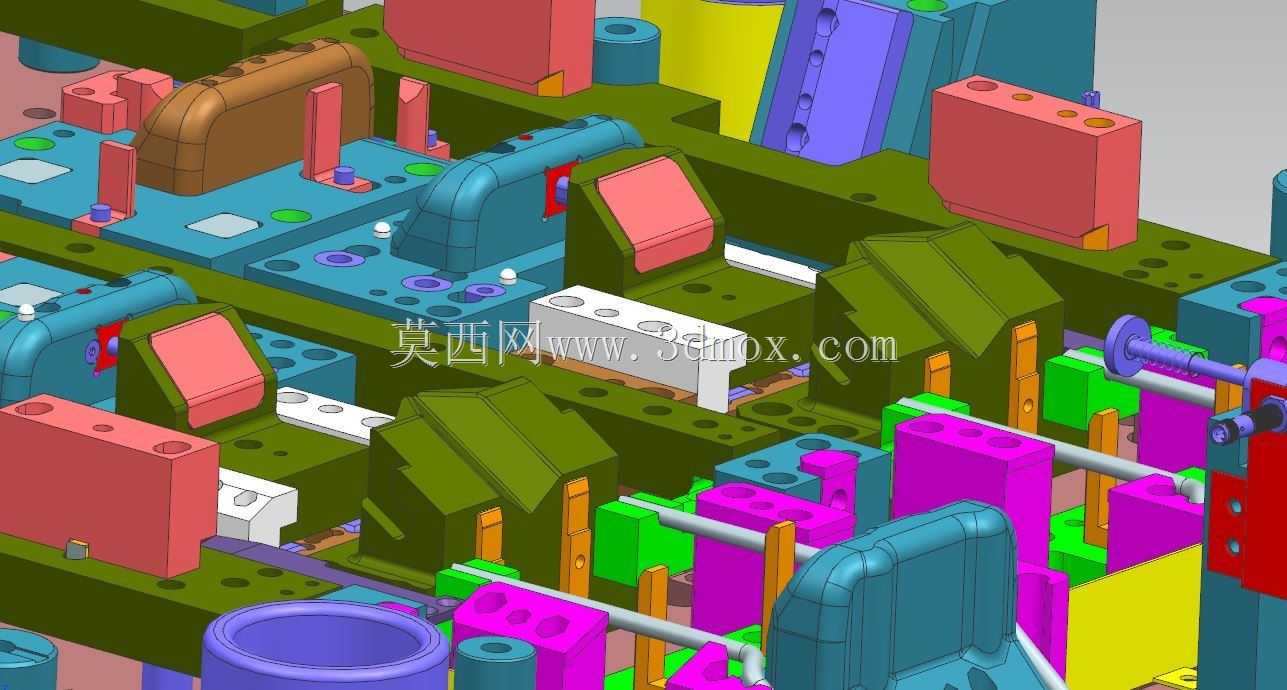

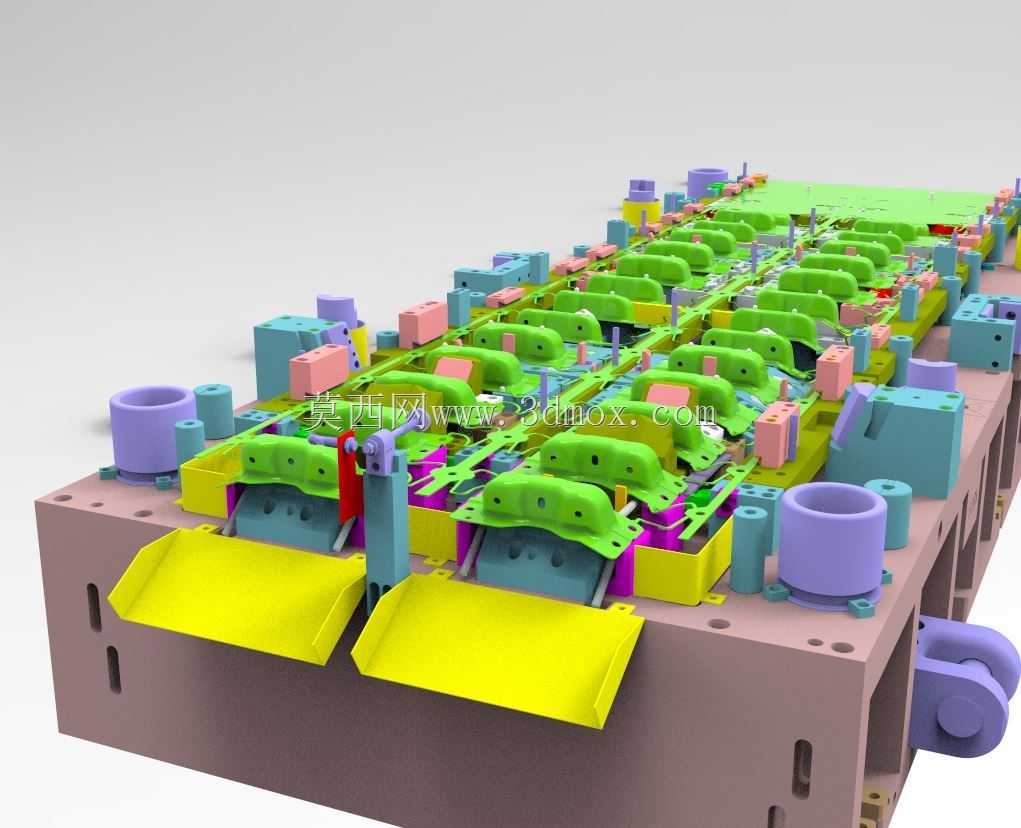

　　细节处理上，模板之间普遍设置等高套筒、止挡板和卸料弹簧，使卸料板在合模前先压紧料带，冲 cut 完成后再平稳退回。成型块的圆角、让位槽和避空孔直接影响零件表面质量，任何干涉都会在试模时表现为拉伤、压痕或尺寸超差。三维装配模型把这些关系完整呈现出来，包括螺钉孔、销钉孔、冲头过孔、弹簧孔以及各模板的层叠顺序，便于在加工前进行静态干涉检查和开合模动作模拟。

　　在工程应用中，这类模具不仅用于普通五金件，也常见于汽车结构件、家电支架和电子连接件生产。不同产品对料厚、材质和表面要求不同，设计时需要相应调整冲裁间隙、成型圆角及压料力。模型中彩色区分的模板、镶件和标准件，能够帮助结构工程师快速识别功能区域，核对加工工艺，并为BOM拆分、采购标准件和现场装配提供直观依据。通过完整的三维装配关系，可以提前发现送料方向上的让位不足、顶出位置冲突以及废料刀布置不合理等问题，从而减少试模次数，缩短模具交付周期。
