传感器配套异形安装支座结构设计

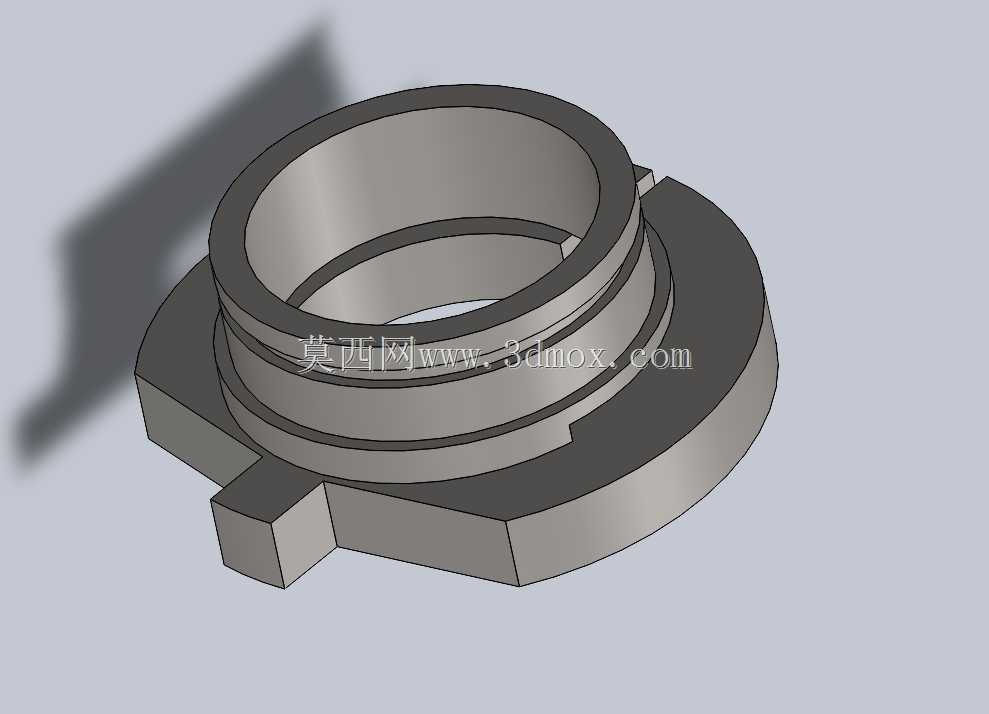

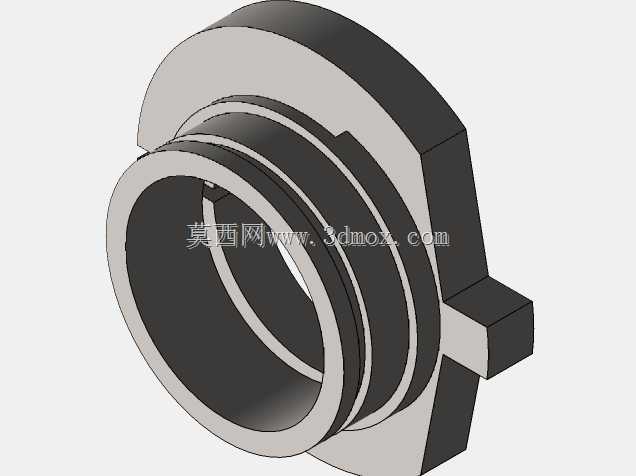

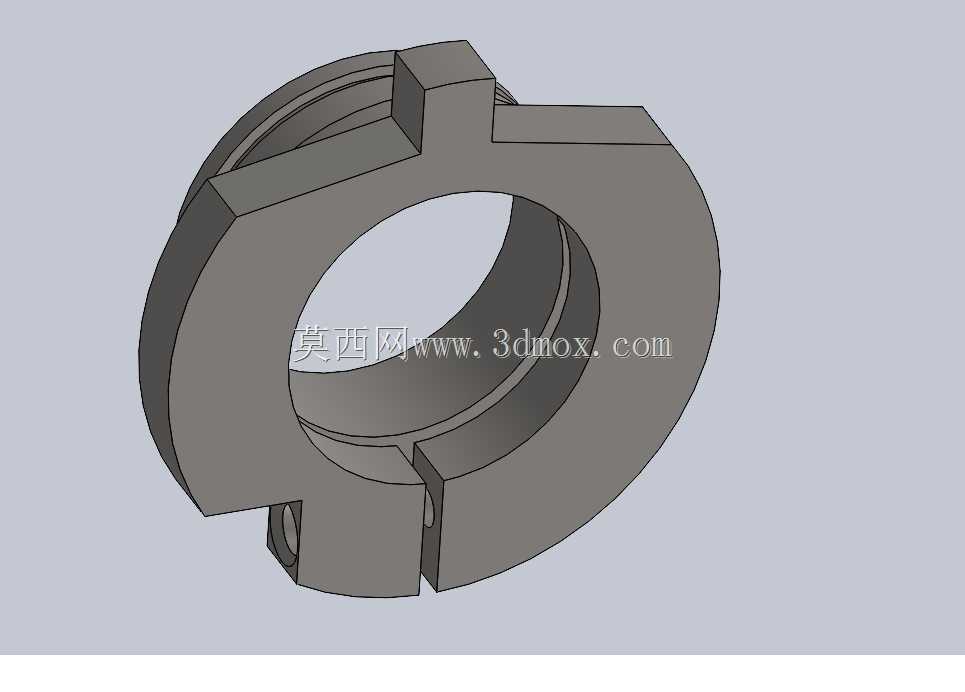

　　在工业传感检测的实际部署场景里，这类异形支座承担着传感器本体与设备安装基面之间的衔接定位作用，常见于自动化产线的位置检测工位、工装夹具的到位信号采集点，以及小型机电设备内部的传感单元固定场景。它的核心功能是为传感器提供稳定的安装基准，同时通过自身的异形轮廓避让周边管线、运动部件，避免在设备运行过程中出现干涉磕碰。从结构形态来看，主体采用带台阶的环形通孔设计，内环的多级台阶可以适配不同外径规格的传感器插入，台阶面能够直接抵住传感器的定位轴肩，无需额外加装轴套即可完成轴向限位，减少装配时的零件数量。环形主体外侧延伸出三处非对称的凸耳结构，其中两处凸耳预留了安装孔位，可通过螺栓将整个支座锁紧在设备机架或安装板上，

　　另一处方形凸台则作为侧向定位面，装配时可贴紧设备的定位挡边，快速完成支座的周向角度找正，降低现场安装的调整难度。设计阶段首先要确认的是内环的配合公差，由于传感器外壳多为圆柱面，通孔与传感器的配合选用间隙较小的过渡配合，既保证传感器插入后不会出现径向晃动，又能在维护时顺利拔出更换，不会出现卡滞。外侧安装孔的位置需要结合常用的安装基面孔距来设定，孔边到环形主体外壁保留足够的壁厚，避免螺栓锁紧时出现应力集中导致支座开裂。底部的安装平面需要保证足够的平面度，整个支座锁紧后不会出现翘曲，防止内环轴线发生偏斜，进而影响传感器的检测方向精度。从安装边界来看，环形主体的轴向高度决定了传感器的伸出长度，在空间紧凑的设备内部，这个高度需要严格控制，

　　既要保证传感器的检测面能够到达指定的检测位置，又不能过多占用周边的走线空间。外侧凸耳的外轮廓尺寸需要匹配安装区域的可用空间，非对称的外形设计正是为了适配安装位周边的不规则空间，相比规则的圆形法兰座，它可以在更小的空间内完成固定，同时保留足够的结构强度。在材质选择的思路上，这类支座常采用铝合金或工程塑料加工，铝合金材质的结构强度高，受温度变化产生的形变小，适合工业现场的复杂工况；工程塑料材质则自重更轻，且具备一定的绝缘性能，可避免传感器与金属设备之间形成电磁干扰，具体选型需要结合传感单元的类型与使用环境来确定。结构细节上，内环的台阶处做了微小的倒角处理，既可以去除加工毛刺，也能在传感器插入时起到导向作用，外侧的棱角也做了相应的倒钝，

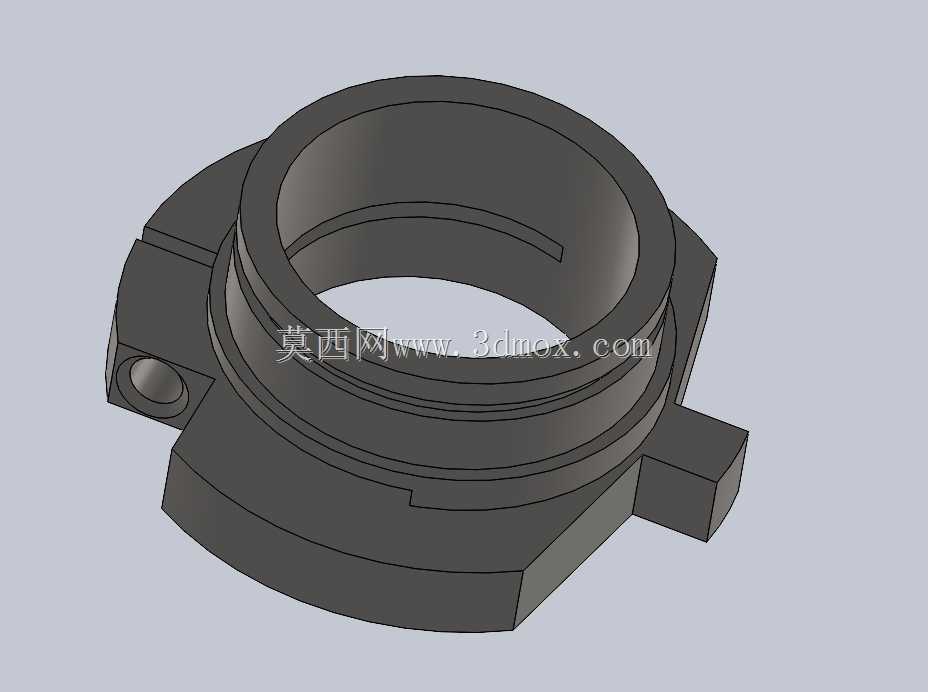

　　避免装配人员在操作时被锐边划伤。侧向的小孔结构可用于穿入紧定螺钉，当传感器插入内环后，拧紧紧定螺钉即可顶紧传感器外壁，防止设备运行过程中传感器出现轴向窜动，这种固定方式操作简单，且不需要在传感器外壳上加工额外的固定结构。在整机装配的流程里，这类支座属于传感系统的基础安装件，它的加工精度直接影响后续传感器的检测精度，如果支座的安装平面度不足，或者内环轴线与安装面的垂直度超差，传感器的检测方向就会出现偏移，轻则导致检测信号不稳定，重则出现漏检、误检的问题。因此在建模过程中，需要重点管控安装平面、内环轴线、侧向定位面这几个关键基准之间的形位公差，所有的尺寸设定都要围绕实际装配需求展开，避免出现外观造型规整却无法适配实际安装空间的问题。这类异形支座没有统一的标准规格，大多是根据具体设备的安装空间、所选传感器的外形尺寸定制设计，建模时需要同步核对周边部件的三维位置，在设计阶段就排除所有潜在的干涉点，减少后续样机试制时的修改次数。
