杠杆式传感触发摆臂结构设计方案

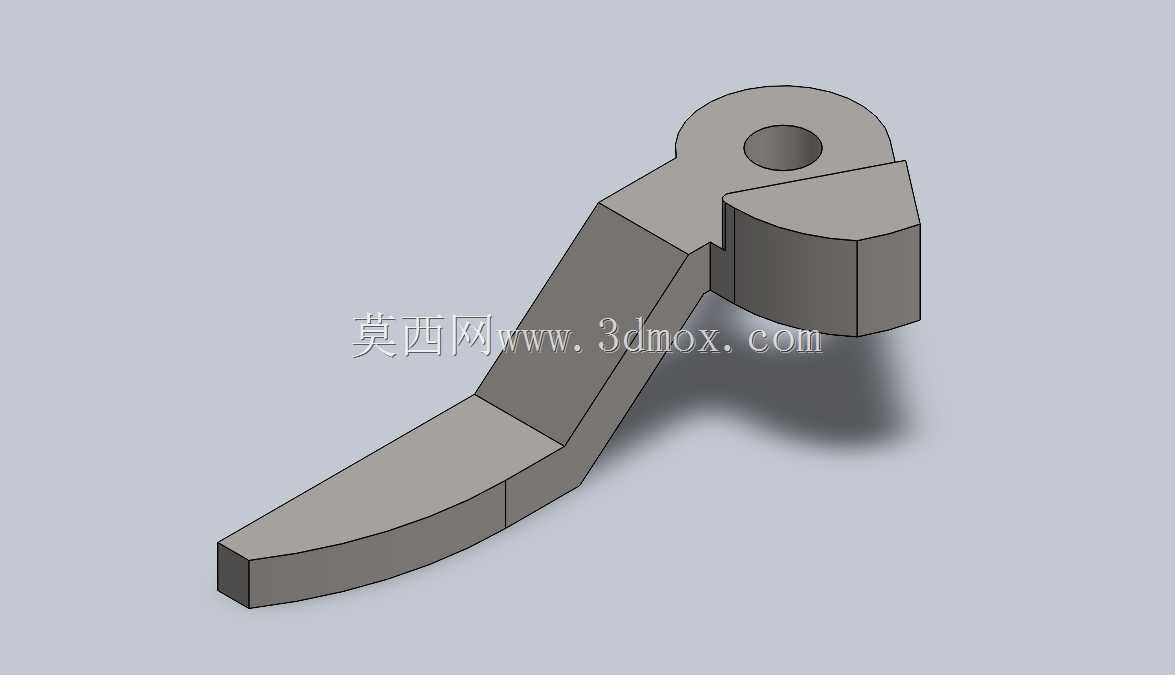

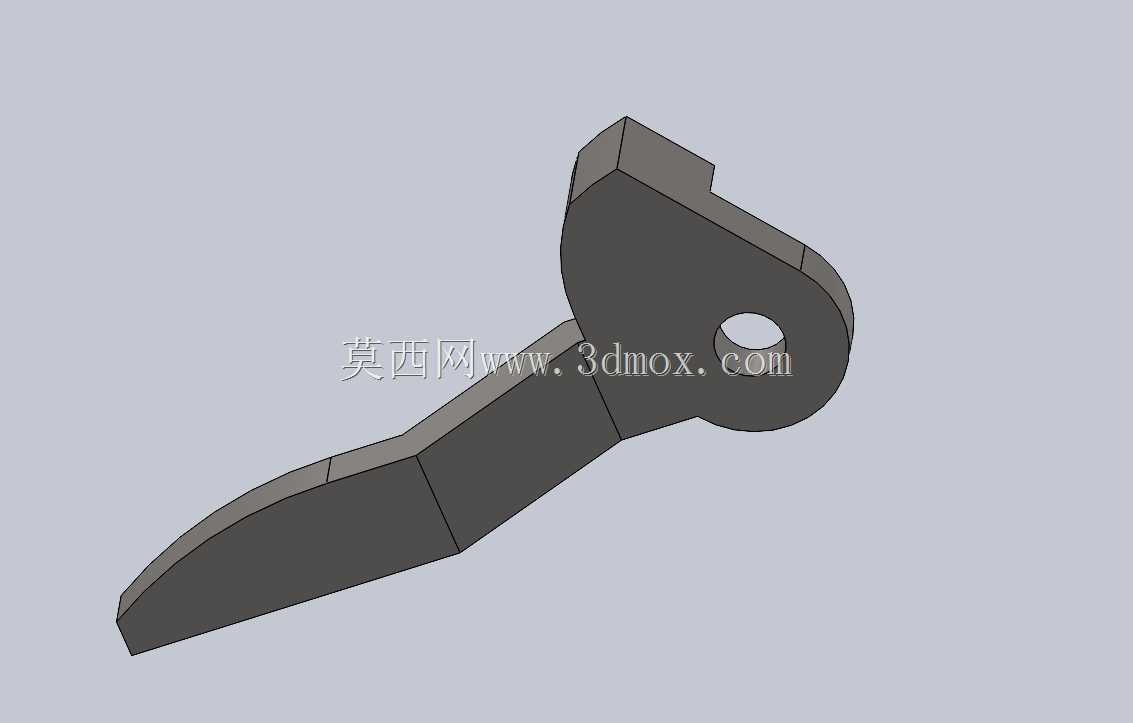

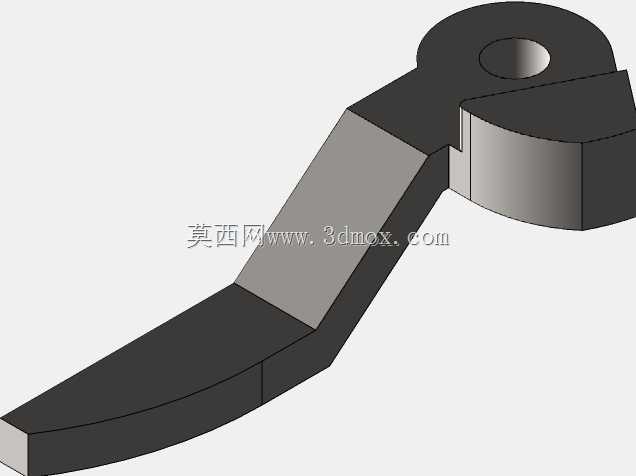

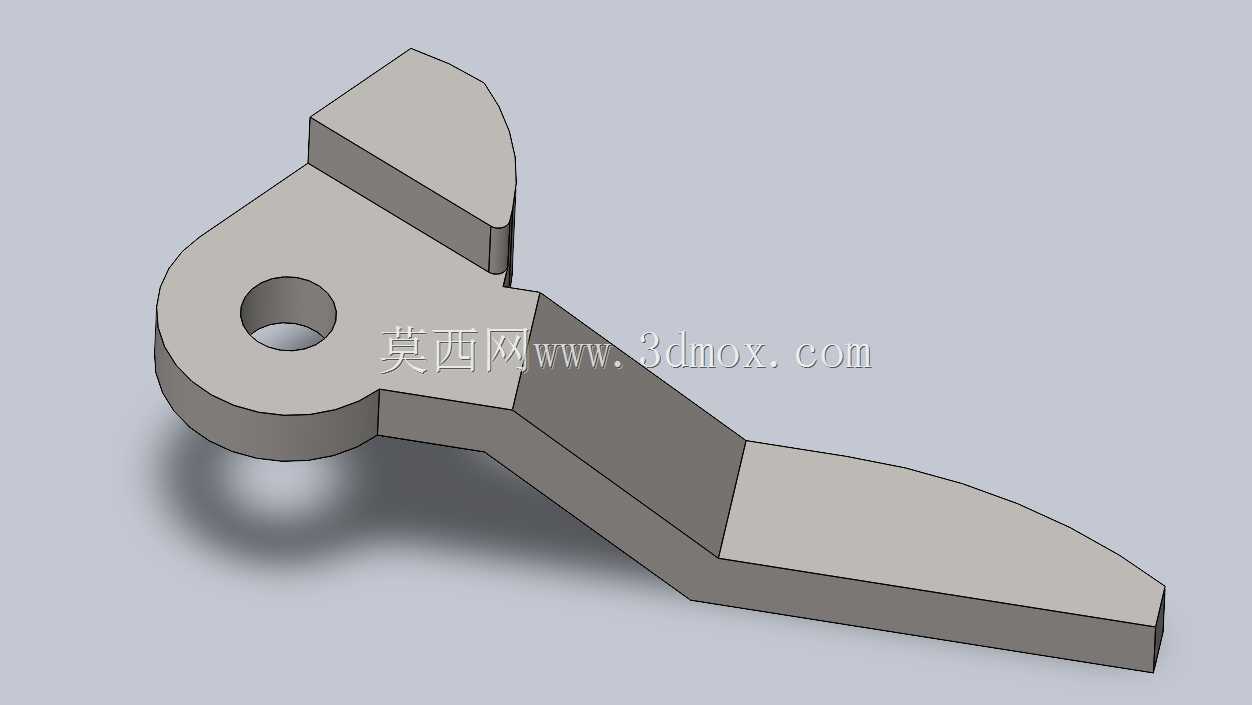

　　该零件属于小行程触发类传感机构中的执行摆臂，整体采用弯折杠杆式构型，上端设置同轴铰接孔，用于与固定支座形成回转副，孔位周边做加厚凸台处理，以承受反复摆动带来的接触应力，避免薄壁区域在长期交变载荷下出现椭圆变形。摆臂中段为斜向过渡梁，截面采用近似矩形的实体结构，在保证抗弯刚度的同时控制整体重量，使触发动作更加灵敏。下端延伸出扁平触头段，端部收窄形成较小的接触面积，可在与被测工件或挡块接触时获得明确的力反馈，减少虚位与误触发。从实际使用场景看，这类构件常见于工位到位检测、物料限位、行程末端确认等环节：工件沿输送方向移动并触碰摆臂下端后，摆臂绕上端铰接轴线偏转，进而触发后方感应元件输出开关量信号。由于接触过程存在冲击，

　　设计时在臂身转折处保留连续过渡，避免尖角造成应力集中；上端凸台侧面还形成局部限位面，可与支座上的止挡结构配合，将摆角约束在合理范围内，防止过转损坏传感元件。安装边界方面，核心约束集中在上端铰接孔的中心高、孔轴配合长度以及臂身回转扫掠空间。铰接孔应优先选用小间隙配合，既能保证转动灵活，又能控制径向窜动；下端触头的初始位置需根据被测物体通过轨迹调整，确保接触点落在触头有效工作面内，避免擦边或滑脱。臂身斜向布置并非单纯为造型服务，而是为了在有限安装空间内改变力传递方向，让水平或斜向运动的工件能够以更合适的角度推动摆臂，降低侧向分力对铰接轴的磨损。对于需要频繁动作的场合，触头边缘可根据实际工况增加淬火、衬套或耐磨贴片，

　　铰接孔内也可压入铜套以提高寿命。若用于轻载检测，实体梁结构已具备足够刚度；若用于高速通过线体，则需进一步核算摆臂转动惯量与弹簧复位力的匹配关系，保证工件离开后摆臂能迅速回到初始位置。该结构没有复杂曲面，加工路线以铣削、钻孔和去毛刺为主，适合小批量试制与设备改造。建模时应先确定铰接孔中心与触头端点的相对位置，再反推中段梁的走向和截面高度，这样能直接服务于触发行程与安装空间校核。转折区的圆角不宜过小，否则在受冲击时容易成为裂纹起始点；也不宜过大，否则会增加与周边支座的干涉风险。上端圆柱凸台的外径需大于臂身宽度，为铰接区域提供足够承压面；凸台下端与臂身衔接处应自然过渡，使载荷从接触点沿臂身连续传递到回转中心。实际装配中，

　　这类摆臂通常配合销轴、扭簧或拉簧使用，弹簧力应略大于摆臂自重和摩擦阻力，过大会增加工件通过阻力，过小则会导致复位滞后。触头长度决定了有效检测行程，过长会降低整体刚性，过短则吸收不了工件位置偏差。将这些约束在三维模型中表达清楚，后续进行支座设计、传感器选型和线体布局时就能直接进行空间干涉检查与动作模拟，减少现场反复修配的工作量。
