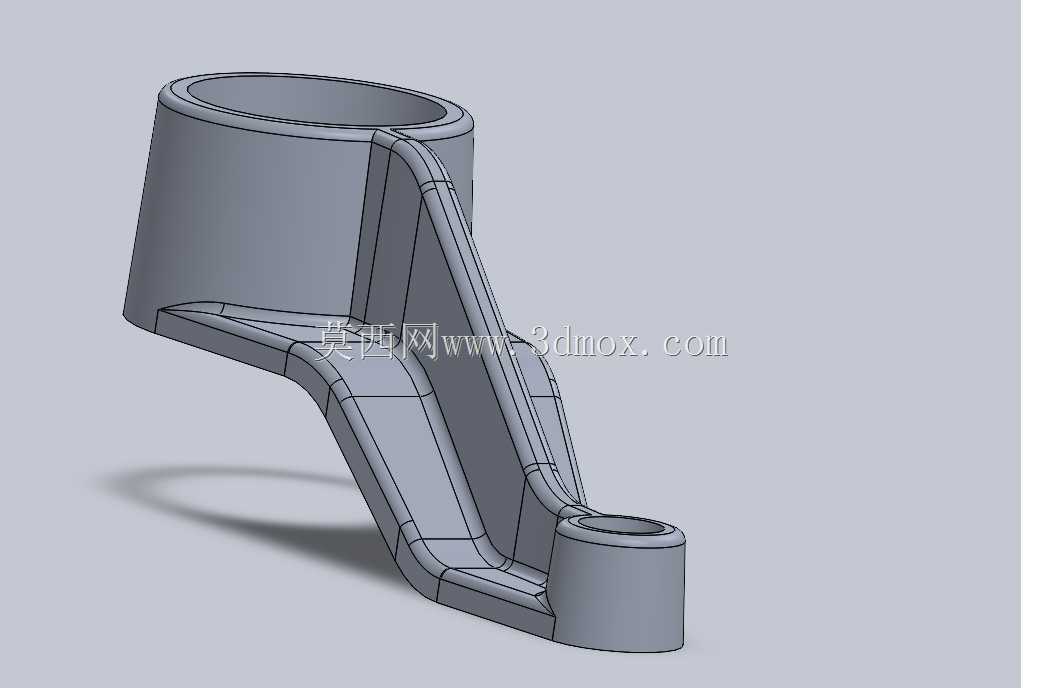

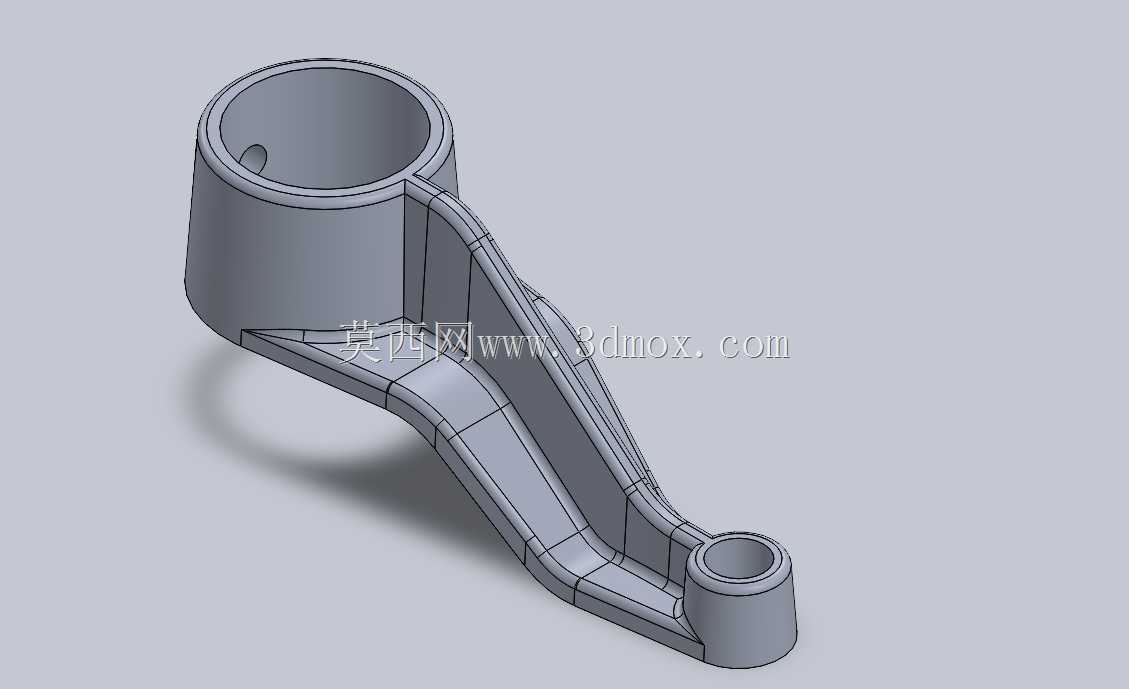

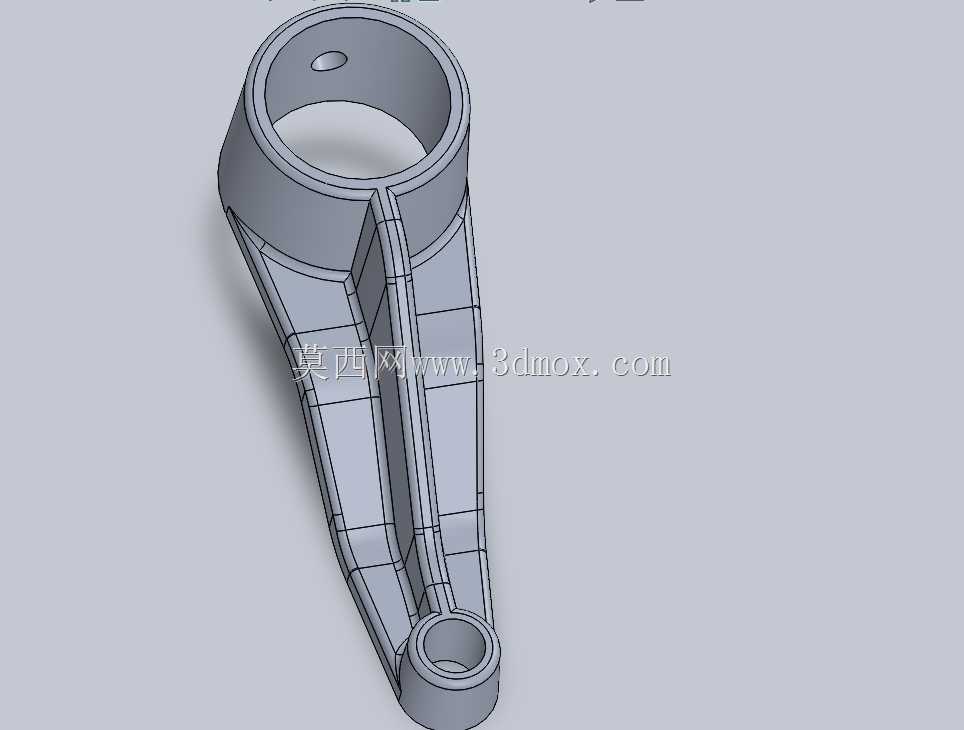

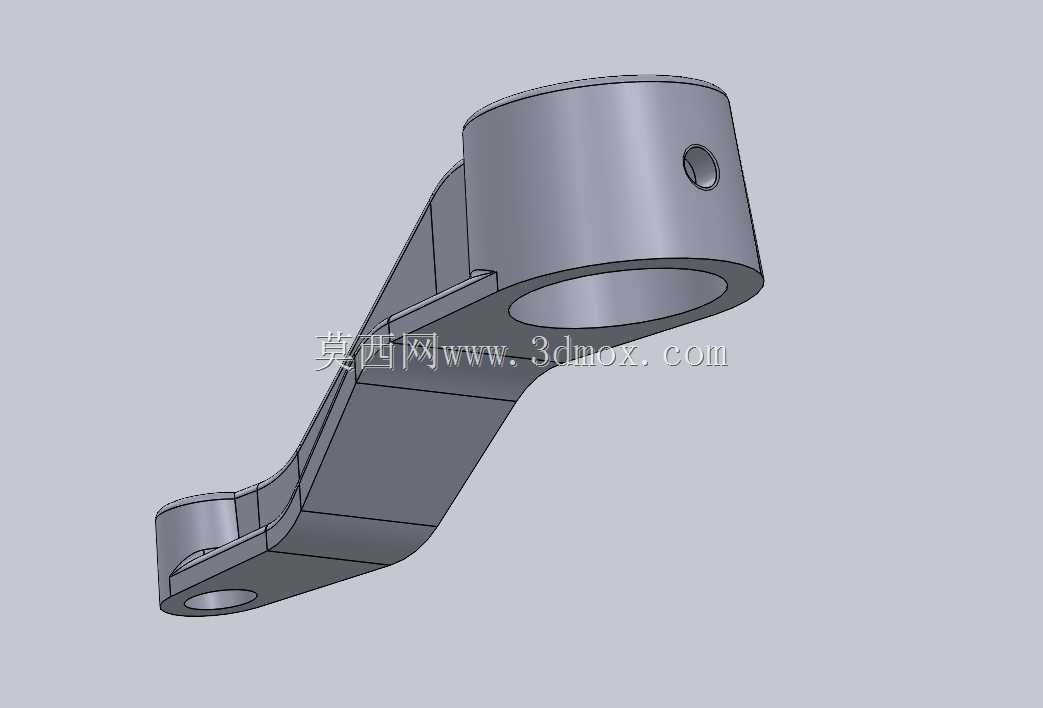

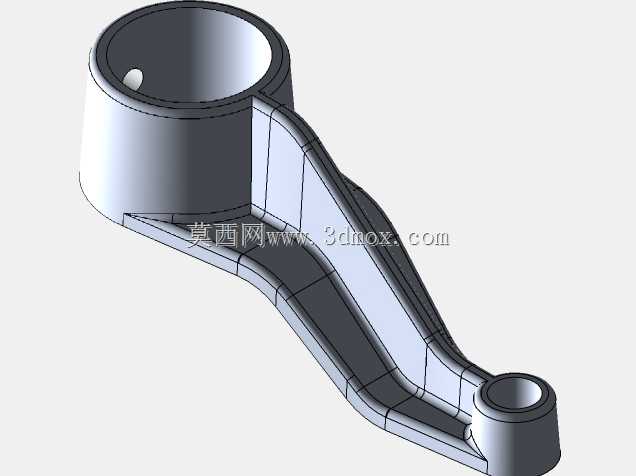

在乘用车辆底盘操纵系统的布局中,这类异形连接臂承担着力传递与运动轨迹约束的核心作用,一端对接驾驶舱内的操纵杆转轴,另一端衔接底盘执行机构的联动销轴,将驾驶员的操作动作精准转化为执行端的位移输入。实际装车场景里,该构件长期处于交变载荷工况下,既要承受换挡或操纵过程中反复施加的扭转、拉伸作用力,还要抵御车辆行驶带来的振动冲击,因此结构设计上优先采用了一体成型的弯臂构型,避免拼接结构带来的应力集中风险。从结构细节来看,大直径端的筒状安装位内置轴承配合面,可直接套装在固定转轴上,为整个构件提供稳定的旋转支点,内壁预留的润滑槽能够存储润滑脂,降低长期转动过程中的磨损速率;小直径端的同轴孔位用于安装连接销轴,
孔位端面加工出的定位凸台可保证销轴装配后的同轴度,避免联动过程中出现卡滞。臂身的走向并非简单的直线过渡,而是根据整车底盘的实际安装空间做了连续的弯折避让,顺着周边管线、支架的排布间隙延伸,在保证运动行程内不与周边零部件发生干涉的前提下,尽可能缩短力传递路径,提升操纵响应的直接性。臂身两侧设置的加强筋沿着受力方向连续分布,从大筒状根部一直延伸到小端孔位周边,在不显著增加构件整体重量的前提下,大幅提升了臂身的抗弯与抗扭截面模量,即便承受瞬时的大载荷冲击,也不会出现臂身变形或断裂的问题。设计过程中需要重点校核两个安装孔的中心距公差,该尺寸直接决定了操纵机构的传动比与行程匹配度,公差过大会导致操纵旷量,公差过小则会提升装配难度与加工成本;
同时还要严格控制两端孔位的平行度,避免装配后出现别劲现象,加速销轴与衬套的异常磨损。安装边界方面,大端筒状结构的外径尺寸需要匹配周边的安装支座间隙,保证构件转动时外圆不会与支座内壁发生摩擦;臂身的最大宽度与厚度要适配整车布置的预留空间,在极限运动位置时,臂身所有外轮廓都要与周边管线、钣金件保留足够的安全间隙,防止车辆颠簸振动时出现磕碰。构件的壁厚设计经过了反复优化,主体壁厚保持均匀,仅在受力集中的根部位置做局部加厚,既满足了强度与刚度要求,也兼顾了成型工艺性,若采用铸造工艺生产,均匀的壁厚可有效避免浇筑过程中出现缩孔、缩松等内部缺陷;若采用锻造后机加工的工艺,连续的外轮廓也能减少加工余量,提升生产效率。表面处理层面,
这类底盘构件通常会做发黑或镀锌处理,提升耐锈蚀能力,应对车辆行驶中遇到的泥水、盐分侵蚀,延长整车的使用寿命。在三维建模过程中,需要先明确两端安装点的硬点坐标,根据周边硬点约束拟合出臂身的中心走向,再逐步搭建筒状安装位、臂身主体与加强筋结构,建模时要特别注意弯折处的圆角过渡,所有转角位置都要设置合理的铸造或锻造圆角,避免应力集中。完成基础建模后,还需要结合整车的操纵行程做运动干涉仿真,模拟构件从一个极限位置转动到另一极限位置的全过程,逐一检查臂身与周边零部件的间隙,确认无干涉后再对关键受力位置做有限元分析,校核不同工况下的应力分布与变形量,确保结构强度满足整车的设计寿命要求。这类构件看似结构简单,却直接影响整车操纵的手感与可靠性,设计中每一处尺寸的取舍、每一条加强筋的布局,都需要结合实际装车工况与工艺可行性反复权衡,才能在有限的布置空间内实现性能、成本与可靠性的最优平衡。
