74至80毫米方形法兰风道转接接头

　　在紧凑型电子机柜、工控机箱以及小型风冷设备的通风布局中，风道口径不匹配是结构工程师经常遇到的现场问题。很多标准轴流风扇采用80毫米安装规格，而设备原有出风口、导风管或机箱开孔却停留在74毫米口径，直接对接会出现密封不严、气流泄漏、安装孔位错位等情况，额外增加密封垫、软连接或现场切割法兰，又会拖慢装配节奏。这款转接件正是针对这一具体矛盾设计，它把74毫米侧的接口平滑过渡到80毫米侧，使两端能够在不改动原有主体结构的前提下完成刚性对接。

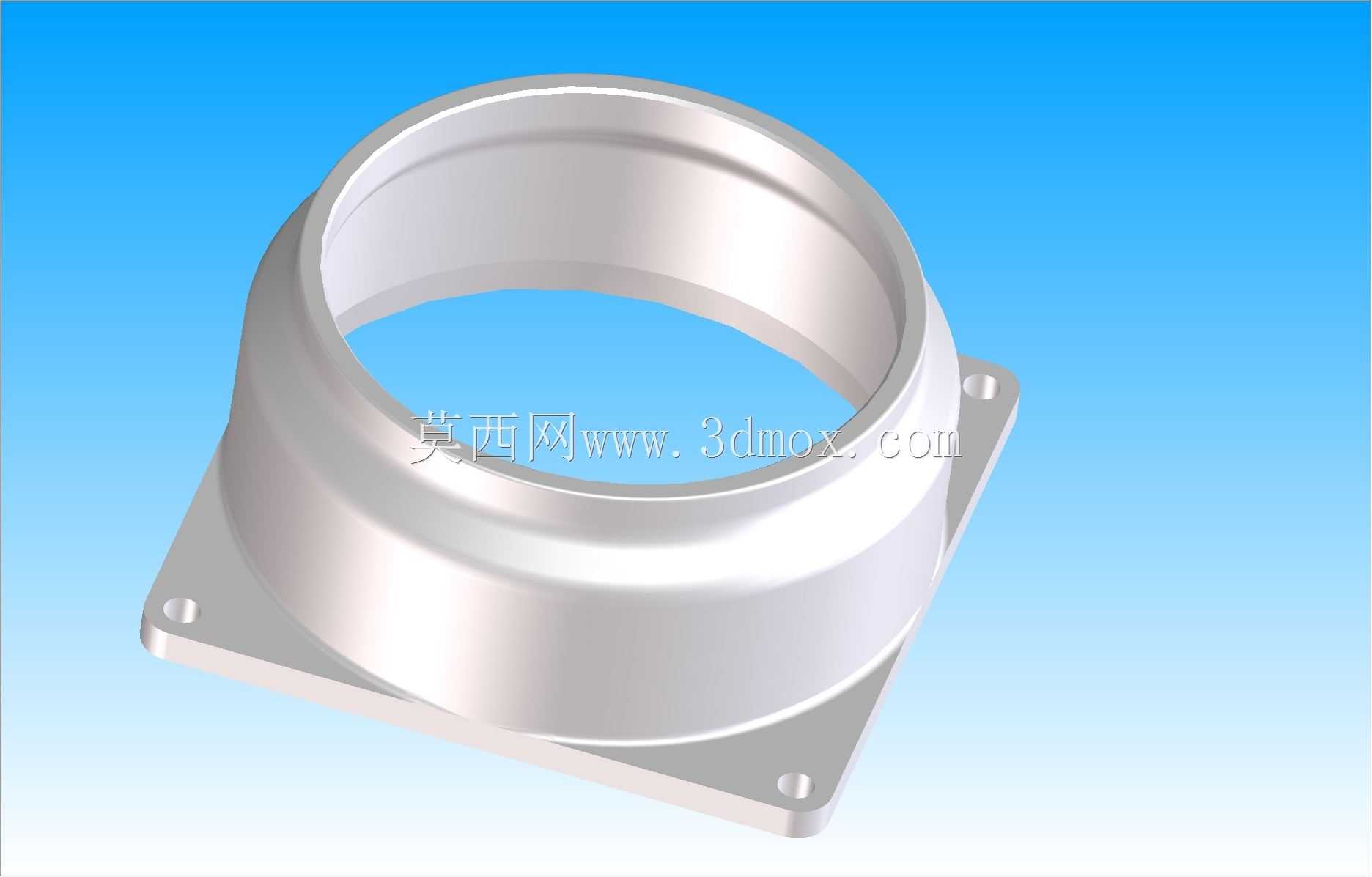

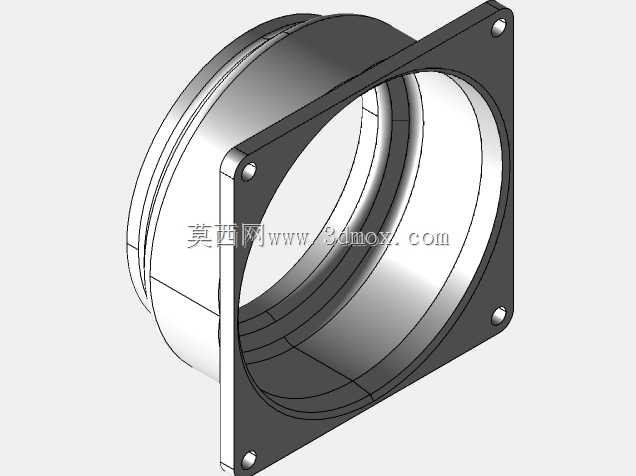

　　从结构形态看，零件一端为带安装孔的方形法兰面，另一端为圆形接口，中间段采用连续的锥面过渡。方形法兰边的四个角部预留沉孔，可通过螺钉直接固定在机箱面板或风扇支架上，安装时不需要额外制作转接板。圆形接口的边缘做了卷边式加厚处理，既提升了端口刚性，也方便套接柔性风管或卡箍固定。中间过渡段没有出现突变台阶，气流经过时能够沿锥面逐步扩张或收缩，避免因截面骤变产生局部涡流，这一点对低噪音风冷系统尤为重要。

　　设计这类转接件时，首先要控制的是两端口径的同轴度。若圆形接口相对方形法兰中心偏移，装配后风扇与风道会出现偏心，长期运行可能带来附加振动。模型在草图阶段以方形法兰中心为基准建立圆形端口，过渡曲面沿同一轴线放样，保证壁厚均匀。法兰孔位需要与常用80毫米风扇的孔距体系兼容，同时避让风扇边框的圆角和螺丝头空间，因此孔边距、法兰厚度和沉孔深度都要结合标准紧固件校核。

　　壁厚选择上，这类零件若采用3D打印，可在保证刚性的前提下取较薄壁厚，以减轻重量；若用于注塑或钣金加工，则需要根据材料调整拔模角度和折弯半径。圆形端口与风管配合的直径应考虑实际公差，过松会导致漏风，过紧则会造成装配困难。锥面长度也不是随意确定：过短会使气流转向急促，噪音和压损上升；过长则占用机箱内部宝贵空间。该模型在尺寸边界上取折中方案，使整体高度控制在风扇前方可接受的范围内，同时保留足够的导流长度。

　　在实际设备中，它可以安装在风扇与机箱壁之间，作为风扇吸风或排风侧的口径适配器；也可以固定在风道末端，把圆形软管接到方形设备接口上。对于需要防尘网、过滤棉的场景，方形法兰面还能提供平整的压紧边界，便于在转接件与面板之间夹装密封材料。由于接口方向单一、零件无活动结构，它在维护时几乎不需要特殊保养，只需在定期清灰时检查螺钉是否松动、密封垫是否老化即可。

　　建模过程中，方形法兰与锥筒的相交位置是需要重点处理的区域。若直接拼接，尖角处容易产生应力集中，打印或注塑时也可能出现缩痕。模型在交接处设置连续圆角，使载荷能够沿法兰面均匀扩散。四角安装孔周围保留足够宽的实体边，避免螺丝锁紧时法兰边缘开裂。圆形端口的加厚环同时承担两项作用：提高端口抗挤压能力，并为卡箍或胶带缠绕提供环形定位面。

　　从选型角度看，工程师不必把它理解为一个简单的“圈”，而应把它纳入风道系统的阻力计算中。虽然过渡段较短，但截面变化仍会带来一定局部阻力，尤其在高转速风扇、小机箱正压通风或管道较长的情况下，转接件的锥角、表面粗糙度和安装方向都会影响实际风量。该模型采用平缓锥面，就是为了在有限空间内尽量降低这部分损失。若用于送风方向，74毫米端接较小风道、80毫米端接风扇，可使气流逐步减速扩压；若用于吸风方向，也能减少入口处的湍流噪声。

　　安装边界方面，方形法兰外廓需要大于风扇本体的安装孔分布圆，以保证螺丝有足够支承面；圆形端口外径则要与目标风管内径匹配，并留出软管壁厚和公差余量。模型底部法兰平整，能够贴合机箱面板，装配后不会因底面翘曲而产生缝隙。对于空间受限的机箱，还可以在三维环境中预先检查该转接件与电容、接线端子、散热片等周边零件的间隙，避免实物装配时发生干涉。

　　总体而言，这类变径法兰转接件解决的是通风系统中非常具体但高频的接口匹配问题。它把原本需要现场修配的工作转化为标准件安装，既提升了装配一致性，也改善了风道密封性和气流连续性。对结构设计人员来说，模型的价值不只在于几何外形，更在于它把孔位、壁厚、过渡锥角、密封面和安装空间等工程约束整合在一个零件中，能够直接用于干涉检查、装配验证和后续加工改制。
