90度变径风道弯头法兰转接件

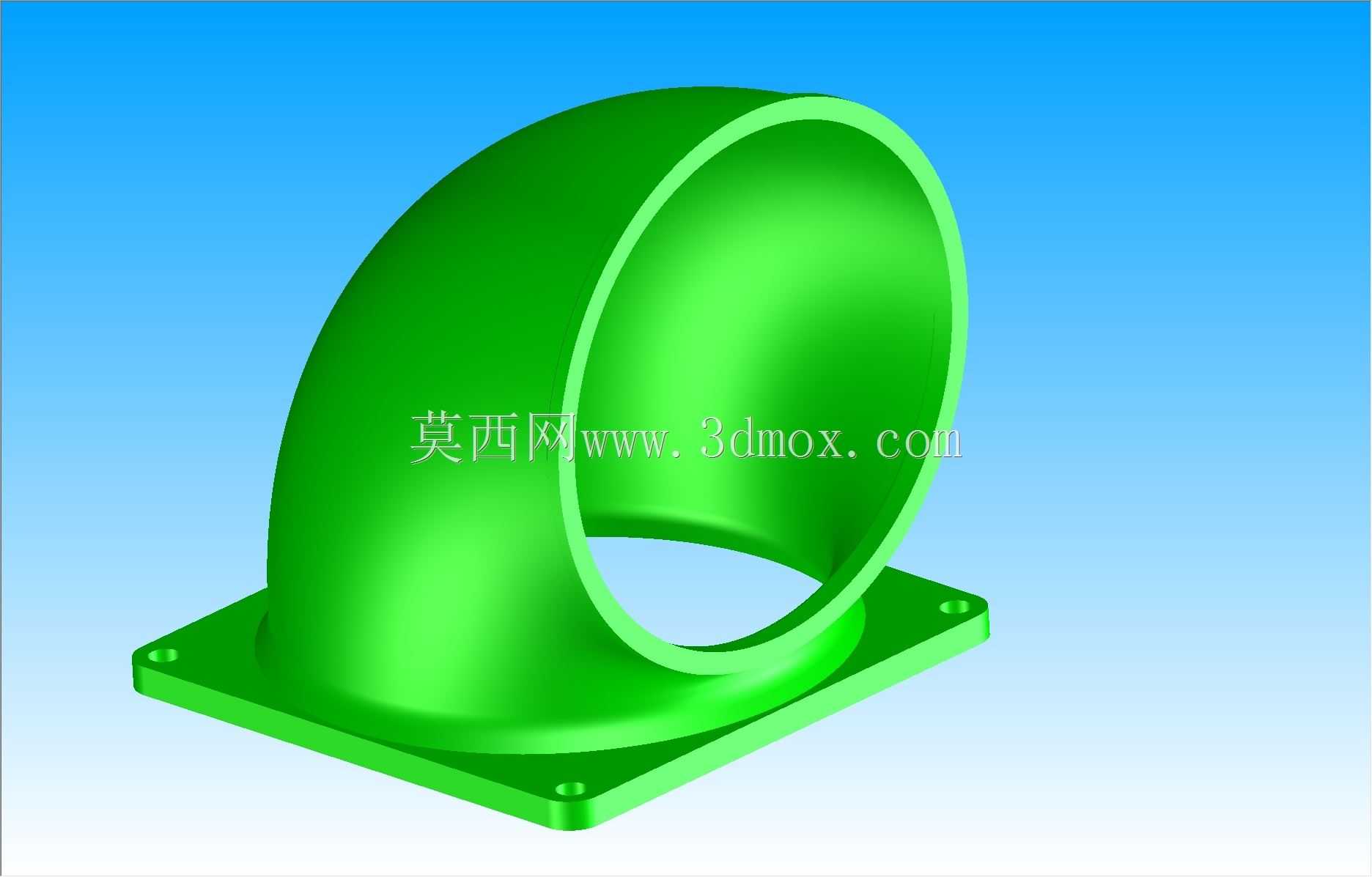

　　在机柜散热、电子设备通风、小型风机管路改造中，经常遇到圆形风道与方形安装面不匹配的问题。这个90度弯头转接件正是为解决这类空间受限的转向连接而设计。它一端采用方形法兰底座，可贴合机箱壁板或风机安装面；另一端为圆形接口，用于对接柔性风管或圆形管路，从而在有限空间内完成气流方向的90度转折。

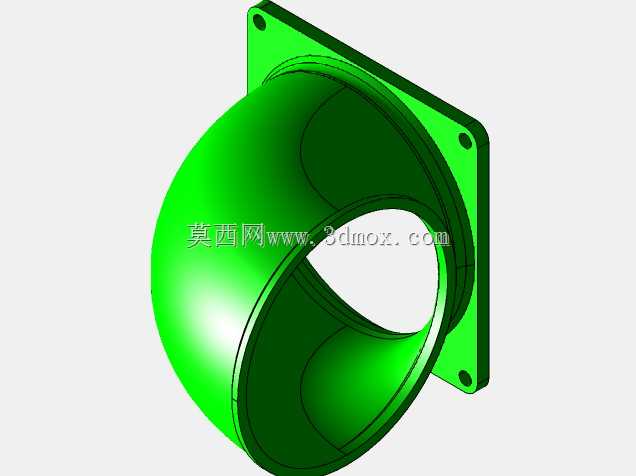

　　从结构上看，弯头主体采用平滑圆弧过渡，而非直角折边，这种处理能够显著降低气流在转弯处的涡流和局部阻力。风道内壁连续顺滑，空气从入口进入后沿弧面导向出口，流速分布更均匀，有助于减少风噪和压力损失。对于需要兼顾散热效率与运行噪音的设备来说，流道形态往往比单纯扩大管径更有实际意义。

　　该转接件的关键尺寸关系为入口直径70毫米、出口直径80毫米，形成小幅扩径过渡。扩径段与弯头弧面融合，避免截面突变造成的气流分离。方形底座上预留安装孔位，孔位围绕圆形接口对称布置，可通过螺钉将转接件固定在面板或风机支架上。底座与弯头根部设置圆角和加强过渡，既改善成型工艺性，也能降低薄壁结构在紧固时的应力集中。

　　实际选型时，需要重点核对安装边界。方形法兰的外轮廓决定了面板开孔周围所需的平面区域，安装孔中心距则直接影响与现有风机或壁板孔位的互换性。由于弯头向一侧弯曲，设计人员还应在三维布局中检查圆弧外侧所需的避让空间，避免与电容、线束、支架等内部元件发生干涉。圆形接口端则要确认风管的卡箍或抱箍安装空间，80毫米直径适合与标准80毫米风扇侧或对应规格风管配合。

　　建模思路上，这类零件适合以流道中心线为骨架进行曲面或实体放样。先确定两端接口的位置、直径和法兰基准面，再绘制90度弯曲引导线；随后沿引导线构建变径扫掠体，保证截面从70毫米平滑过渡到80毫米。方形法兰可在底座基准面上拉伸生成，并与弯头主体进行合并。安装孔位置应结合标准风扇安装尺寸确定，孔边距、法兰厚度和根部圆角需要统一考虑，避免出现壁厚骤变。

　　壁厚设计方面，若采用3D打印，可根据材料强度和成型方向设置均匀壁厚，并在法兰背面增加局部加强；若用于注塑，则需进一步考虑拔模斜度、浇口位置和熔接痕对圆弧段的影响。无论采用哪种制造方式，弯头外弧面都不宜设置突兀凸起，以免破坏造型连续性并增加清理难度。

　　在通风系统中，这个零件承担的是“转向+变径+安装转接”的复合功能。它不只是一个简单外壳，而是直接影响风道阻力、装配效率和后期维护的结构件。把它放入整机三维装配中进行干涉检查和流路核对，可以提前发现法兰朝向错误、风管弯折半径不足、螺钉工具空间不够等常见问题。对于结构工程师而言，这类小尺寸风道件的价值在于用紧凑、可靠的几何形状，把风机、壁板和风管三者稳定连接起来，同时让气流路径更顺畅。
