带法兰安装座的空心传动轴结构设计

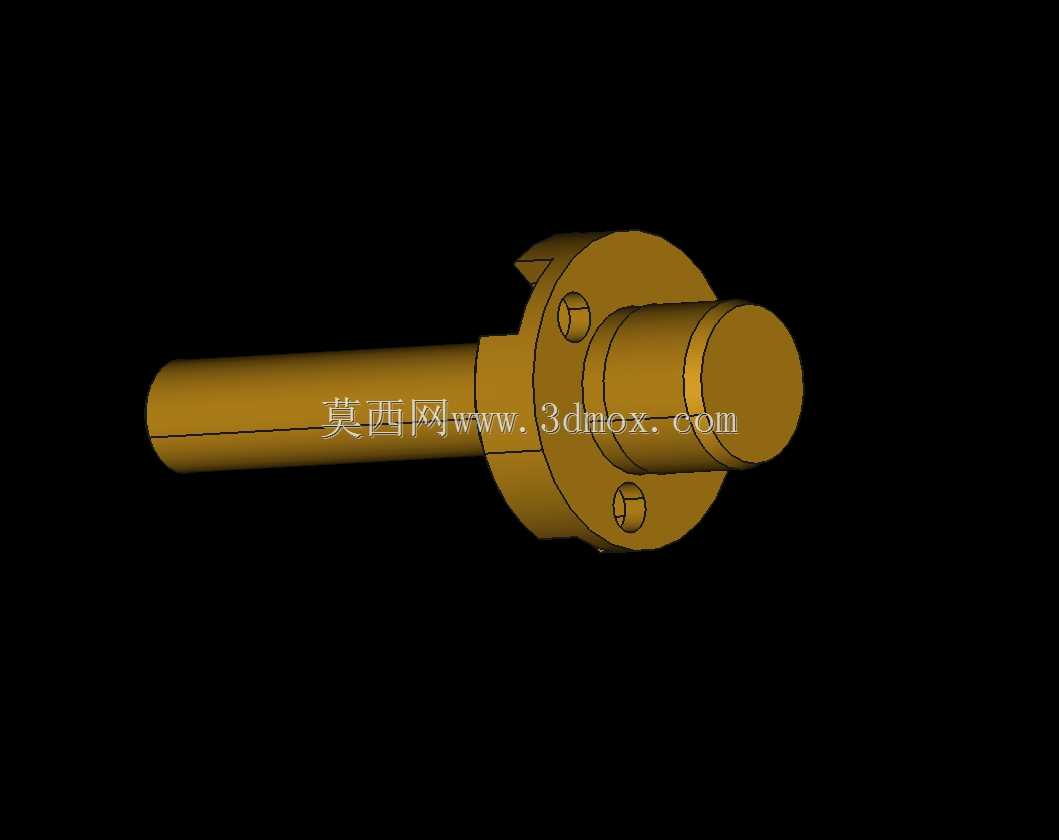

　　该轴类零件采用一体化集成式结构设计，将空心轴体与三耳式法兰安装座整合为单一构件，无需额外装配轴套与连接法兰，从根源上消除了分体装配带来的同轴度误差、连接松动风险，同时缩减了装配工序与配套紧固件数量。在常规的传动布局里，轴件往往需要单独加工键槽、配合轴肩，再通过联轴器、锁紧螺母等零件完成与机架的固定，而这款零件直接在轴身根部延伸出带安装孔的法兰翼缘，三个安装孔沿圆周方向均匀分布，孔位周边做了局部加厚凸台处理，既可以保证螺栓连接的啮合长度，也能避免法兰翼缘在长期交变载荷下出现应力开裂。

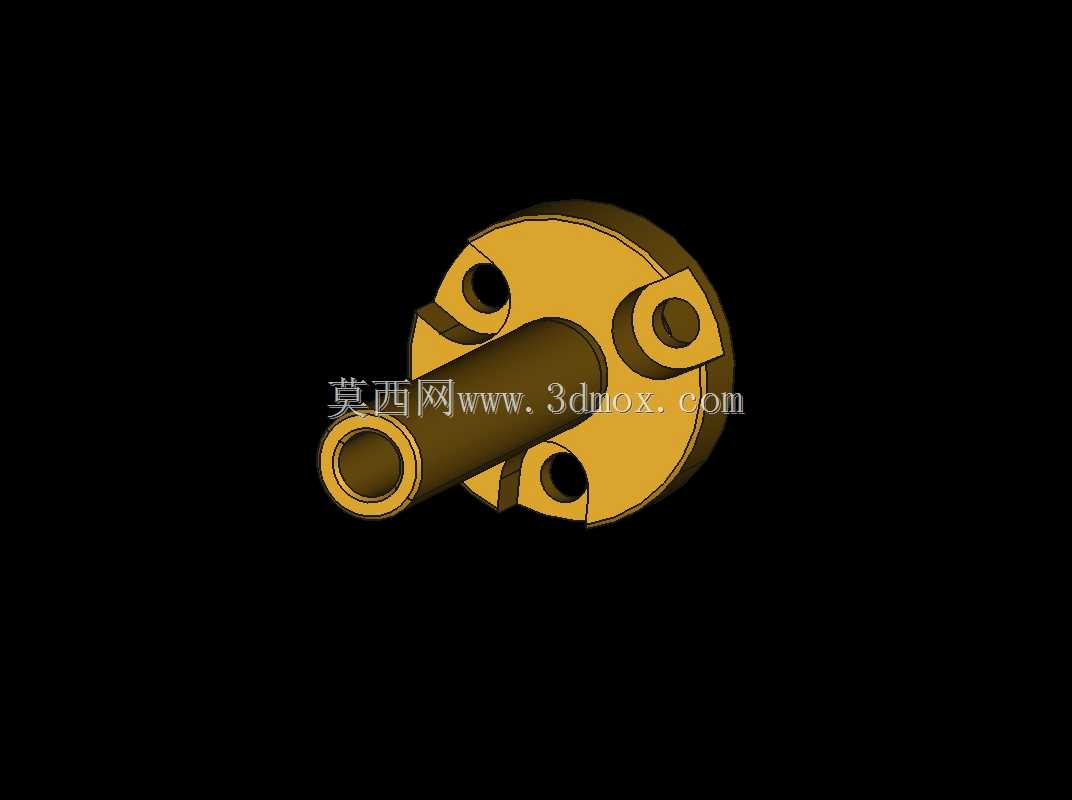

　　从实际使用场景来看，这类结构常见于轻工输送设备的从动辊支撑、小型检测仪器的旋转工位、自动化生产线的翻转机构，也可作为微型流体设备的介质导流转轴使用——空心的内孔并非单纯为了减重，既可以穿设传感器线缆、气路管路，也能作为低压流体的通流通道，在需要走线、通介质同时完成旋转动作的工位上，这种结构能省去单独安装旋转接头的空间，让设备整体布局更加紧凑。

　　设计过程中首先要锁定的是安装边界：法兰盘的外圆直径决定了整个部件在设备面板上的开孔尺寸，三个安装孔的中心距需要与配套机架的预装孔位完全匹配，建模时优先以法兰安装面为装配基准面，反向推导轴体的伸出长度，避免出现轴体过长与周边运动部件发生干涉、或是过短导致配套传动件无法完全就位的问题。轴体的外圆直径需要根据所承受的径向载荷、扭矩大小核算，空心内壁的壁厚要兼顾刚性与轻量化需求，壁厚过薄会在锁紧传动件时出现轴身变形，壁厚过大则会失去空心结构的减重、穿线优势。

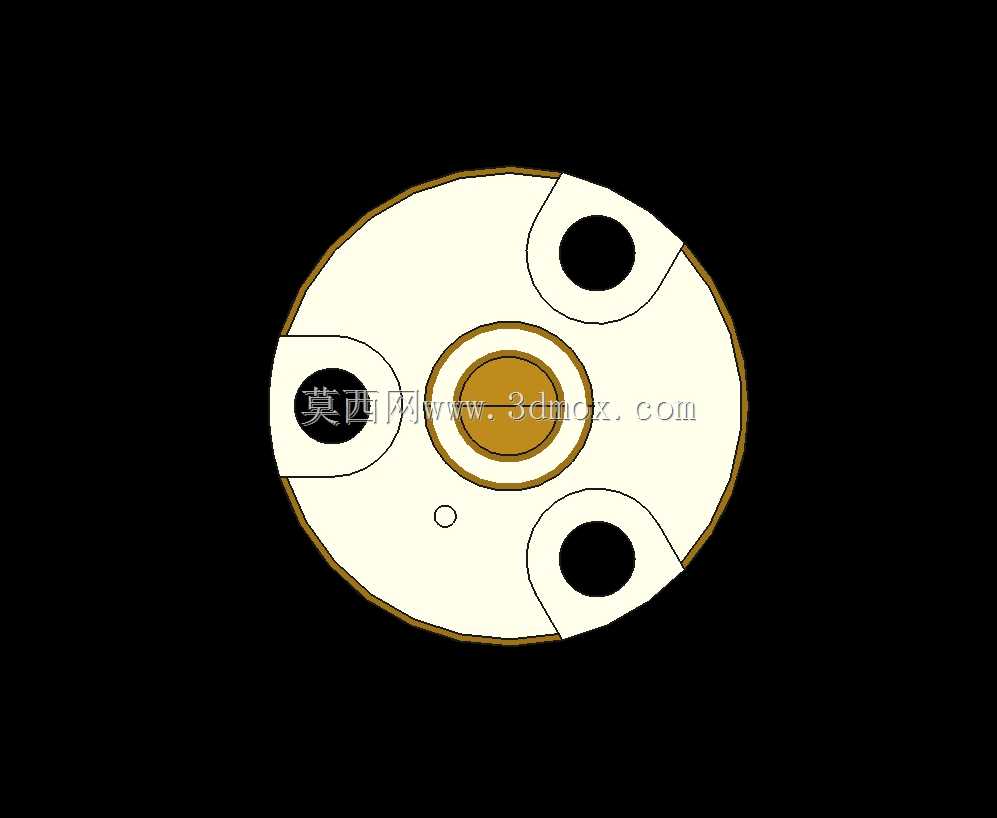

　　法兰翼缘上的三个安装孔采用沉孔与通孔结合的形式，装配时内六角螺栓从法兰外侧穿入，直接锁入机架的预制螺纹孔，安装完成后螺栓头部完全沉入沉孔内，不会突出法兰表面，既不会刮擦周边工件，也让设备外观更加整洁。轴体与法兰连接的根部做了大圆角过渡处理，这是整个零件应力最集中的区域，在轴承受径向偏载时，直角过渡的根部极易萌生疲劳裂纹，合理的圆角半径可以将集中应力分散到更大的区域，大幅提升零件的抗疲劳寿命。

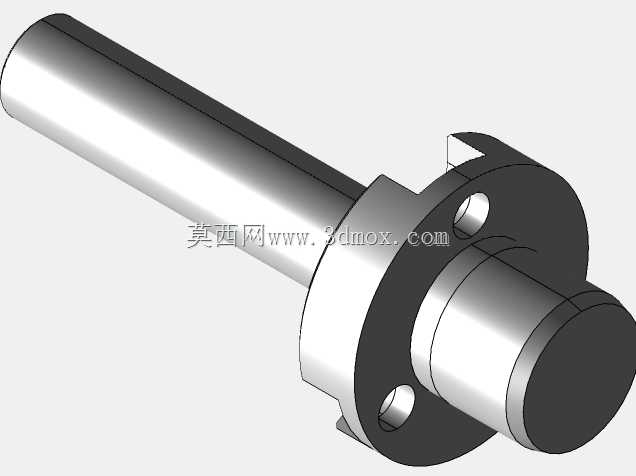

　　轴体的端面做了平齐加工，没有额外设计轴肩，配套的传动轮、摆臂等零件可以从轴端直接套入，依靠顶丝或者胀紧套完成周向与轴向固定，这种无轴肩的设计给现场装配留出了调整余量，操作人员可以根据实际对位需求微调零件在轴身上的轴向位置，适配不同尺寸的配套工装。零件的整体外形没有复杂的曲面特征，所有特征均为回转体与规则拉伸凸台，既可以采用圆钢直接车削加工成型，也适合采用精密铸造完成毛坯后再精加工关键配合面，量产场景下能够有效控制加工成本。

　　在三维建模阶段，需要重点校验三个安装孔的位置度，保证任意孔位相对于轴体中心的角度偏差控制在合理范围内，否则现场安装时会出现螺栓无法穿入的问题；同时要校验轴体外圆与法兰安装面的垂直度，若法兰面与轴体中心线不垂直，轴体旋转时会出现径向跳动，轻则导致传动异响，重则会加速配套轴承、密封件的磨损。空心内孔的中心线要与轴体外圆保持同轴，避免出现壁厚不均的问题，尤其是在作为流体通道使用时，偏心的内孔会导致介质流动时产生紊流，也会让轴件转动时出现不平衡振动。

　　不同于标准光轴需要额外配置安装支座，这款集成式轴件本身就自带安装基准，不需要配套带座轴承，在低转速、轻载荷的工位上完全可以直接通过法兰固定在设备面板上，省去了轴承选型、支座安装的步骤，对于空间局促的小型自动化设备而言，这种一体化结构能够有效压缩机构的整体体积，也减少了需要采购的标准件品类。
