传感器安装用L型直角固定支架

　　这款L型直角支架的核心作用，是为工业现场的传感器提供稳定的安装依托，在自动化产线、检测工位、工装夹具配套场景中十分常见。日常做设备布局时，很多传感器无法直接固定在机架或设备本体上，要么安装面和检测方向存在90度转向需求，要么原有安装位的空间局促，没有足够的平整区域完成传感器锁附，这类折弯支架就能很好填补这个安装缺口。

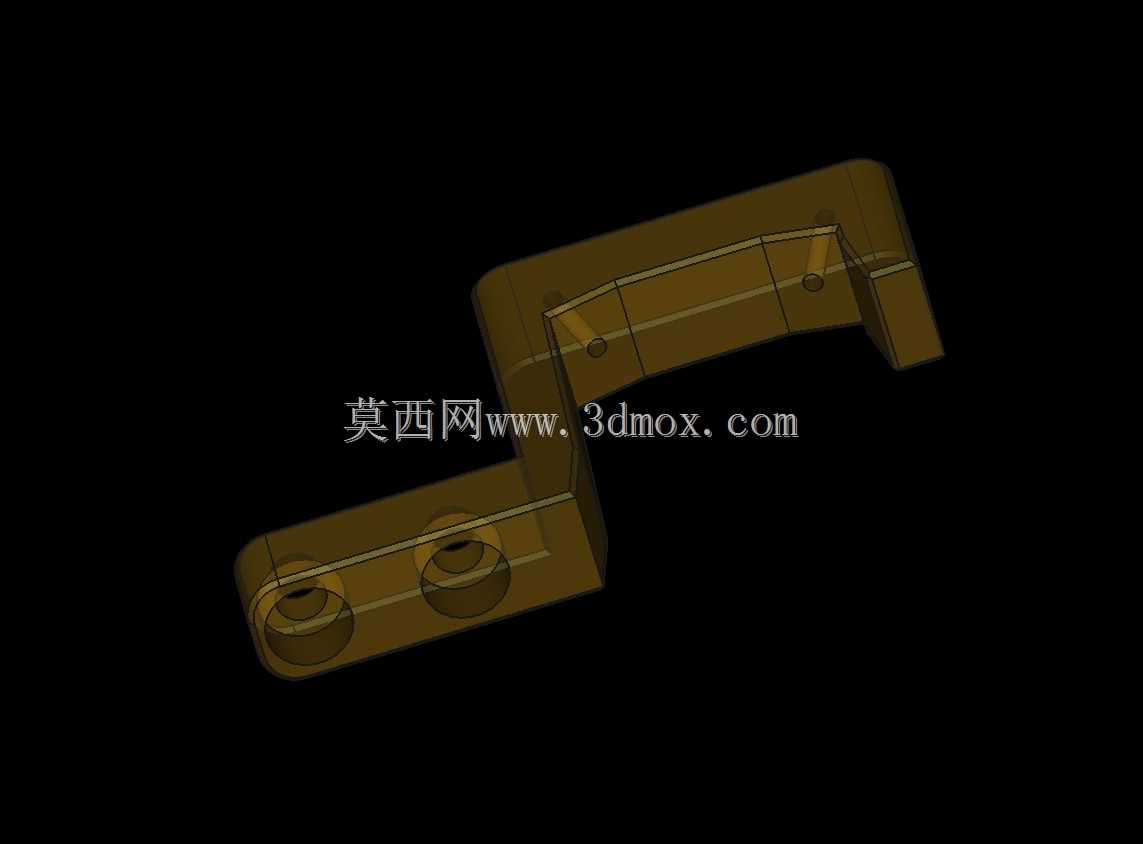

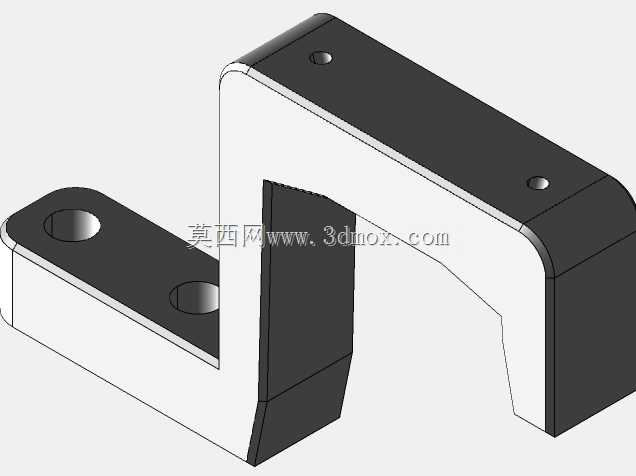

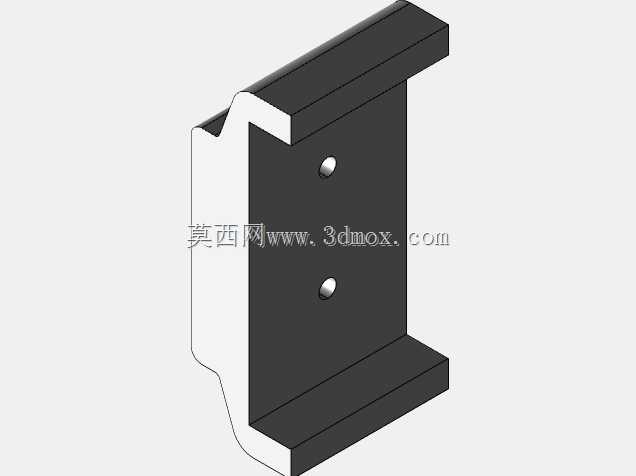

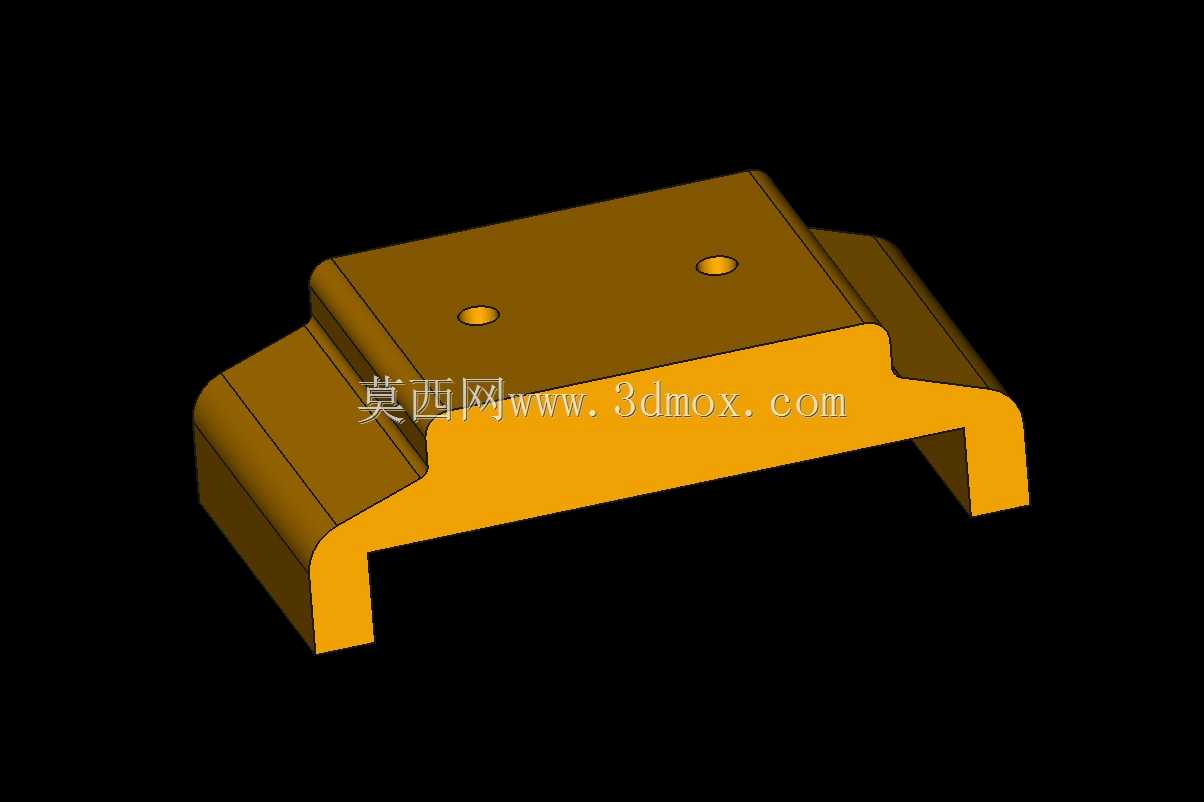

　　从结构形态来看，支架采用一体折弯成型的L型构型，两个垂直的安装面分别承担不同功能：其中一个面预留对应传感器的安装孔位，用来固定检测元件，保证传感器探头的朝向精准对准待检测工位；另一个面则用来和设备机架、工装基板或者其他支撑结构连接，把传感器工作时产生的微小振动、外力负载直接传导到主机结构上，避免长期使用后出现检测位置偏移。折弯过渡处做了圆弧过渡处理，没有尖锐的应力集中棱角，既提升了支架整体的结构刚性，也能避免安装调试过程中划伤操作人员。

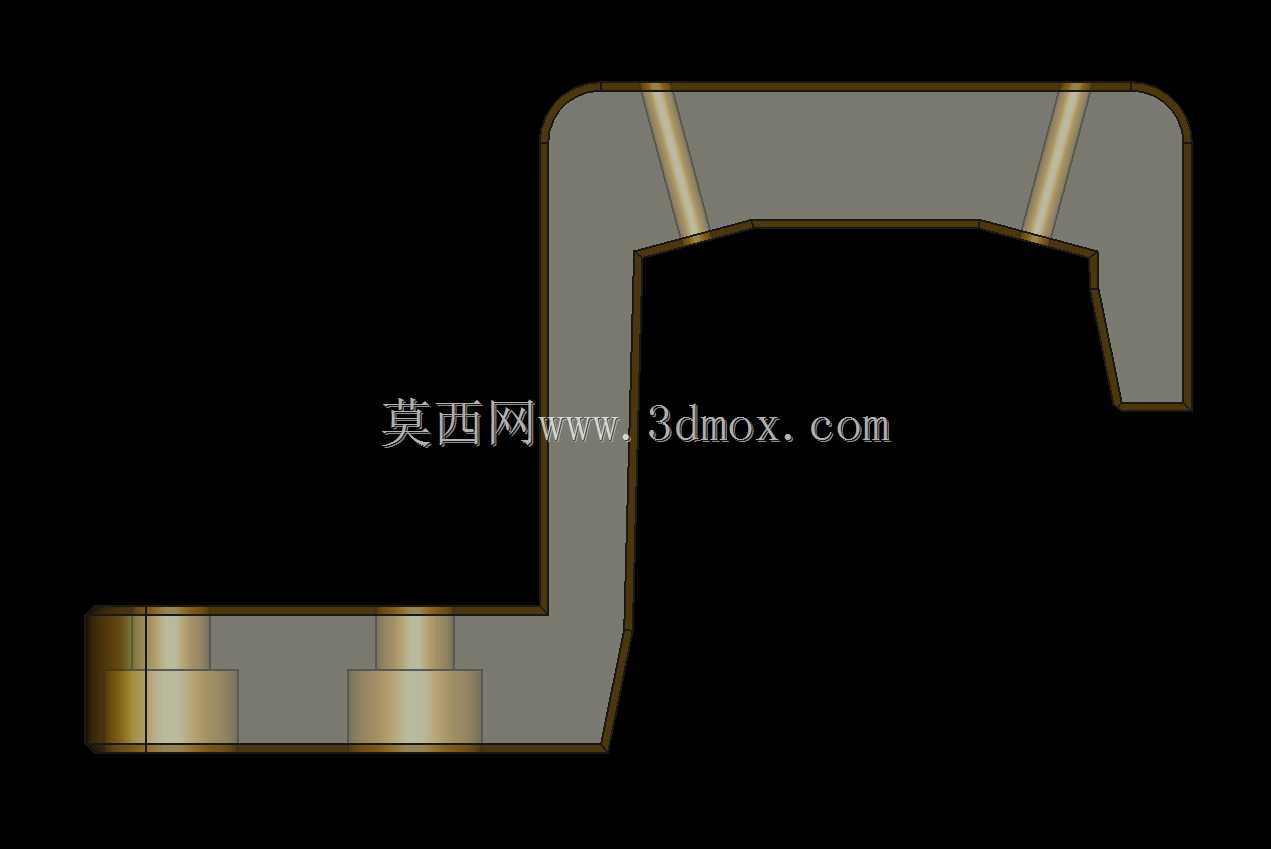

　　支架的两个安装面上都设计了带沉台的安装孔，沉孔结构可以让紧固螺丝的头部完全埋入支架表面，不会突出干涉传感器的安装贴合，也不会在支架外侧形成凸起剐蹭周边的管线或者工件。从截面结构能看出，支架的壁厚选取兼顾了轻量化和结构强度，在满足传感器承重和抗振要求的前提下，不会过度占用安装空间，两个垂直面的内侧还设置了加强筋结构，加强筋沿着折弯角的走向分布，能够大幅提升支架的抗弯折能力，哪怕设备运行中存在持续的振动，也不容易出现支架变形、检测角度跑偏的问题。

　　做结构设计时，这类支架的安装边界需要提前和所选传感器的尺寸做匹配校验。垂直方向的安装面高度要留出足够的操作空间，保证传感器锁附时工具可以顺利伸入，水平方向的安装面长度则要适配机架上的安装孔距，避免出现孔位错位无法装配的情况。折弯处的内R角需要和板材厚度匹配，过大的R角会占用两个安装面内侧的空间，影响传感器和支架的贴合紧密度，过小的R角则容易在折弯加工时出现板材开裂的问题，合理的圆角参数既能保证加工良率，也能让两个安装面的平面度控制在合理范围内，避免安装后出现传感器歪斜的情况。

　　在实际工况中，这类支架往往要配合光电传感器、接近开关或者小型视觉检测元件使用，设备运行时的机械振动、工位切换带来的轻微冲击，都会直接作用在支架上，因此支架的安装孔位公差需要控制在合理区间，既不能因为孔位过松导致传感器安装后出现旷量，也不能因为孔位过紧造成装配困难。和传感器接触的安装面平面度有较高要求，如果面型存在翘曲，传感器锁附后会出现内部应力，长期使用可能影响检测精度甚至损坏元件，因此支架成型后通常会对面部做简单的整平处理，保证贴合面平整无凸起。

　　不同于复杂的可调式安装支架，这款固定支架的结构十分简洁，没有多余的活动调节部件，也就不存在长期使用后调节螺丝松动、位置滑移的隐患，适合检测位置固定、不需要频繁调整传感器朝向的工位。在做三维建模时，折弯特征的参数完全匹配实际钣金加工的工艺要求，孔位的位置、沉孔的深度都按照常用传感器的安装规格设定，导入装配环境后可以直接和传感器模型、机架模型完成干涉检查，提前排查安装空间不足、孔位不对中等设计问题，减少现场装配时的返工量。

　　在不同的应用场景里，这类支架还可以根据实际安装需求做简单的衍生调整，比如更换不同的安装孔间距适配不同规格的传感器，或者调整两个垂直面的长宽尺寸适配特殊的安装空间，但核心的L型折弯+加强筋的结构逻辑保持不变，始终围绕为传感器提供稳固、精准的安装支撑这一核心目标设计。
