带集成滤板的异形弯管流体测试构件

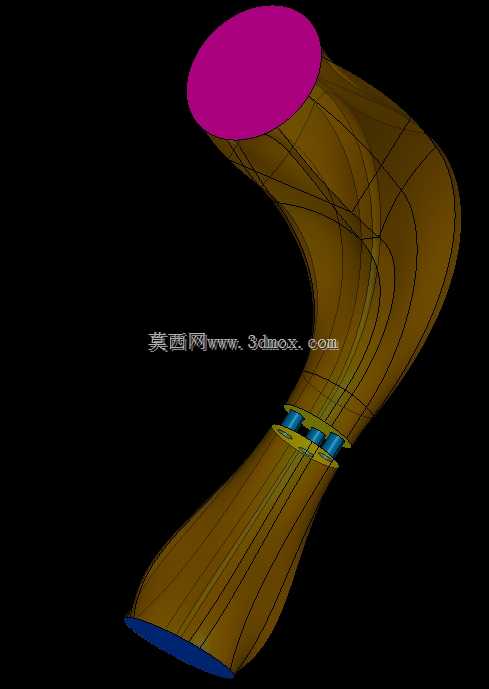

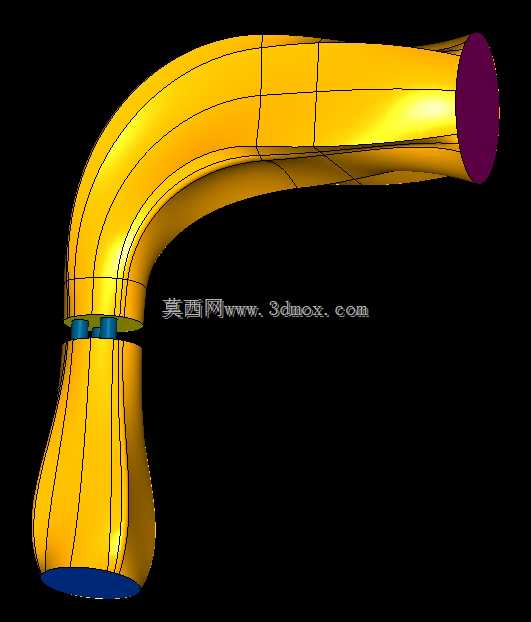

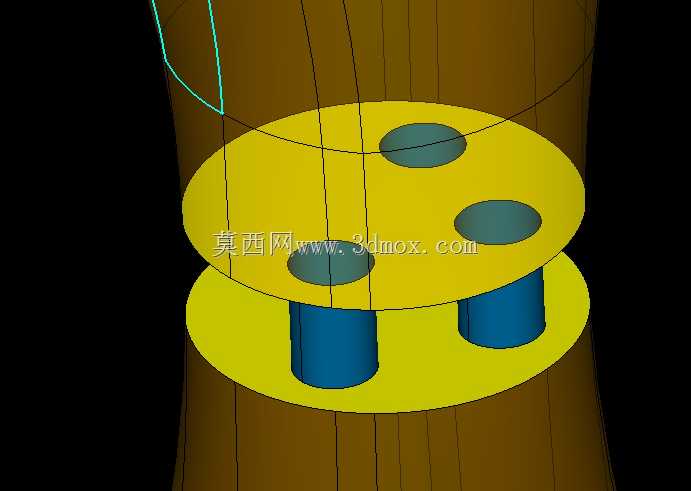

　　该构件面向流体试验台、小型管路验证系统以及教学演示装置，用于考察非规则流道在转向、扩缩和局部节流共同作用下的压力损失、流速分布与扰流特征。构件主体由下部渐扩段、中部弯曲段和上部出口段组成，流道中心线并非简单圆弧，而是在竖直转向后继续延伸，形成较长的水平出口，这种布置适合安装在空间受限的设备夹层或试验台架内，使进出口能够分别对接下方来流和侧向检测管路。下部入口采用蓝色端面标识，上部出口采用紫色端面标识，两个端面在模型中用于明确边界位置，实际加工时可根据接口标准替换为法兰、快插接头或焊接坡口。中部靠近弯曲内侧设置了两块蓝色柱状连接结构，它们将可变孔数集成滤板定位在流道转折前的关键截面上。滤板不是独立附件，而是与弯管整体协同设计的功能段，

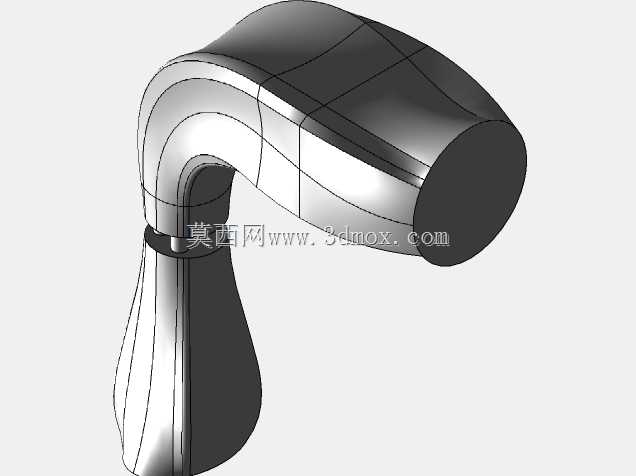

　　孔数、孔径和排布方式可根据试验目标调整，用于模拟不同堵塞率、整流效果或颗粒拦截条件。设计时先确定进出口中心线高度差和水平伸出距离，再反算弯曲段曲率，避免弯头过急造成内侧脱流。下部渐扩段承担来流稳流作用，其截面沿轴向逐步放大，使进入弯头前的速度剖面更加饱满；上部水平段保留足够长度，便于在出口后布置取压口或观察窗，减少出口边界对弯管内部流场的影响。两块柱状支撑位于滤板两侧，既限制滤板轴向窜动，也为拆装维护提供受力点；若用于透明样件加工，该位置还可兼作压板连接位。安装边界方面，下部入口轴线与上部出口轴线呈空间垂直关系，现场布置时需要预留下方接管空间和侧向抽出滤板的操作距离。弯管外表面保留分段控制线，反映建模过程中由多段曲面拼接成型的思路：

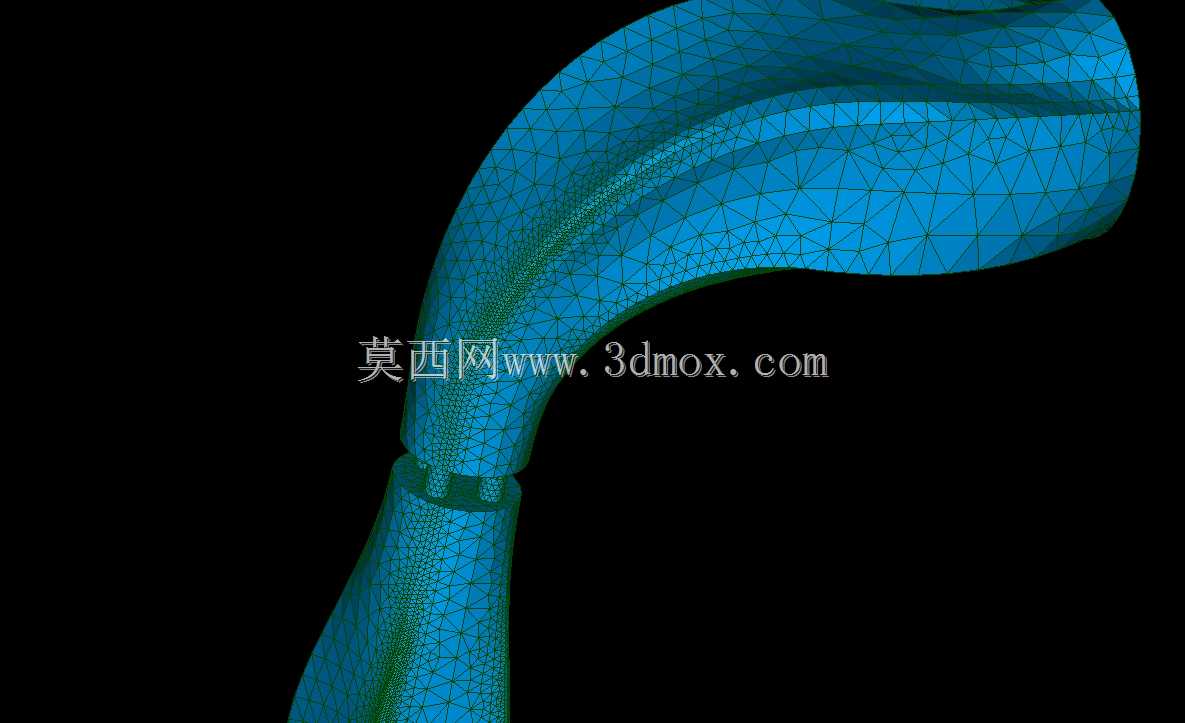

　　先建立流道中心轨迹，再按截面变化规律扫掠，随后对转折区域进行圆角和连续性调整，最后在滤板安装位切除孔阵列并加入支撑实体。这种结构特别适合对比仿真与试验结果，因为异形曲面能够放大网格划分、边界层设置和湍流模型选择带来的差异。在化工小样回路、冷却系统分支、液压测试台以及传感器性能校验平台中，这类构件可作为标准扰动段使用。滤板集成在弯管上游而非独立直管段，会使孔后射流直接进入弯曲流场，形成更复杂的二次流，适合研究滤芯附近的沉积趋势和噪声来源。若用于产品开发，可在不改变外部安装尺寸的前提下更换不同开孔率滤板，快速完成多轮阻力特性测试。结构校核时应重点关注滤板边缘与管壁交接处的应力集中，以及弯头外侧在高压工况下的壁厚补强；柱状支撑虽然体积小，

　　但在滤板承受压差时会传递弯矩，根部圆角不能省略。对于需要粘接或3D打印制作的样件，曲面分块线也可作为成型方向和支撑布置的参考。整体来看，该模型不是常规等径弯头，而是把转向、变径、整流和过滤功能压缩到一个紧凑流道内，适合作为流体机械、管路附件和测控系统开发中的验证对象。
