CFD仿真用异形合流弯管结构设计

　　这套弯管模型的核心价值，在于为流体仿真提供一个边界清晰、几何过渡完整的合流流道对象，而非单纯展示外观造型。实际工程中，这类结构常见于小型管路汇流、冷却系统支路汇合、通风管道变向以及实验台流体测试段。两个入口并非简单正交相贯，其中竖直段承担一路介质导入，斜向弯管段承担另一路介质的转向与输送，两股流体在交汇区完成混合后沿斜向出口流出，因此交汇区的曲面连续性直接决定仿真结果是否可信。

　　从建模思路看，先确定三段管口的中心轴线与相对位置，再通过扫掠形成主体壁厚，最后处理交汇处的圆滑过渡。若相贯线保留尖锐棱边，网格划分时会在局部产生大量低质量单元，计算中也容易出现局部流速异常、压力梯度失真甚至残差难以下降的问题。模型在交汇区采用了连续曲面过渡，能够较好还原真实管道内壁的导流效果，使边界层网格可以沿壁面均匀延展。

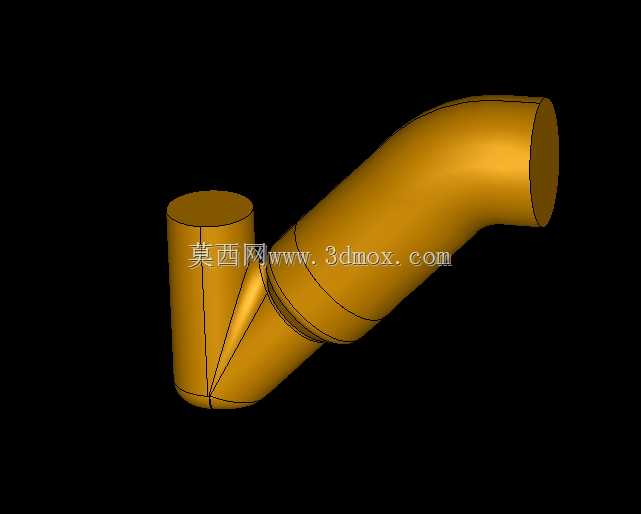

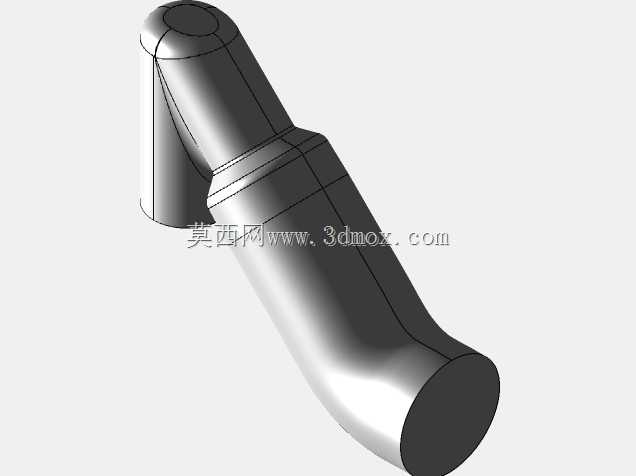

　　外形上，竖直管段与斜置弯管段形成非对称Y型合流关系，弯管段带有明显弯曲半径，出口端面为圆形开口。安装边界主要受三个管口中心距、管段外伸长度以及弯管转向角约束。布置管路时，不能只看中心线上的理论占位，还要预留法兰、卡箍或焊接操作空间；若用于试验台架，竖直入口下方与斜向出口侧方均需保留拆装距离，避免与支架、阀组或传感器接头发生干涉。

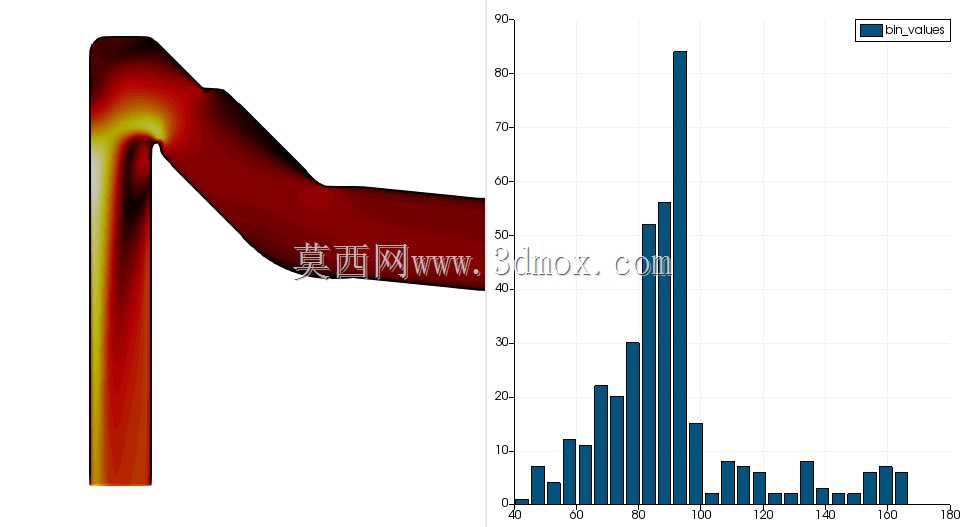

　　功能特性方面，该结构同时实现流向转变与两路介质汇合。弯管曲率影响离心力造成的二次流，交汇角则影响冲击损失与混合均匀度。仿真中可围绕不同入口流速、压力入口条件或介质物性，观察交汇区低速区、回流区以及出口截面速度分布。对于冷却回路设计，这类结果可用于判断局部阻力是否过大；对于通风系统，则可评估噪声风险与能耗损失。

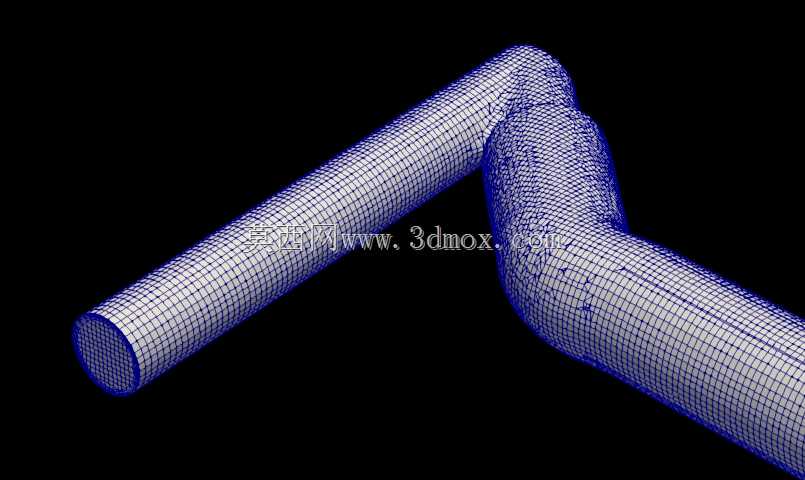

　　结构设计人员使用该模型时，应重点关注内壁光顺、壁厚一致以及管口基准面的定义。管口端面需要作为后续边界条件施加面，也常作为装配对齐基准，因此轴线与端面必须保持垂直。若后续要转为加工件，可在现有实体基础上增加端部坡口、法兰盘或安装支座；若仅用于CFD前处理，则可抽取内部流体域，并在交汇区适当加密网格。

　　该模型没有附加复杂附属件，反而便于工程师快速修改管径、弯曲半径、交汇角度和入口相对位置。通过参数调整，可以对比锐角交汇与圆弧过渡对压损的影响，也能验证不同分流比下出口流场的均匀性。对于教学和方案论证场景，这种几何规模适中、特征典型的弯管合流件，能够覆盖从几何建模、流体域抽取、网格划分到结果后处理的完整流程。

　　在设备选型层面，这类弯管不属于独立标准件，却经常作为管路模块嵌入通用机械、冷却装置、实验设备和工艺管线中。选用时需结合流量、管径、允许压降和安装空间判断弯管半径是否合理；过小的弯曲半径会增加阻力并加剧壁面冲刷，过大则占用空间。三维模型在此处的作用，就是把抽象的管路走向转化为可测量的空间实体，提前暴露管口朝向、支腿距离和周边设备之间的冲突。

　　整体来看，该模型保留了CFD分析所需的关键几何特征：圆形管口、连续弯管、非对称合流区和完整实体壁面。它既可以作为流体仿真算例，也可以作为管路详细设计的初始几何。工程师在此基础上补充材料、连接方式和固定结构后，即可进一步服务于加工、装配或系统级流场分析。
