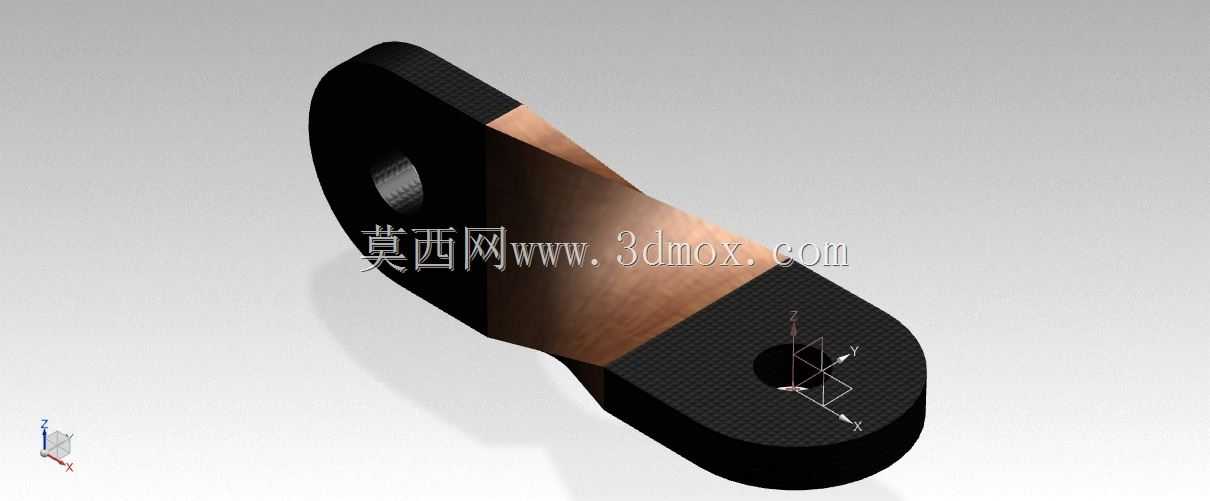

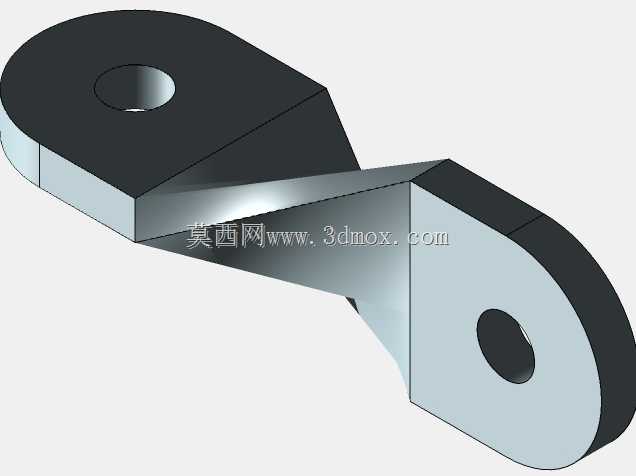

扭转式铰接连接吊耳结构设计

　　该零件属于典型的铰接式承力连接构件，整体采用两端带安装孔的耳片搭配中间扭转过渡段的结构形式，核心作用是在两个存在空间角度偏差的安装点位之间传递拉力、剪力，同时允许两端连接部件存在小范围的相对转动，补偿装配过程中出现的位置度误差，避免硬连接带来的附加装配应力。从实际工况适配来看，这类构件常出现在需要跨角度传力的机械铰接部位，比如轻型设备的门体支撑连杆、工装夹具的角度调节连接段、小型输送线的张紧摆臂铰接点，或是户外机柜的气撑杆转接部位，相比平直的双耳吊耳，它的中间扭转弯折段可以直接适配两个安装面不在同一平面的使用场景，不需要额外加装角度垫块来调整安装方向，能有效减少装配时的零件数量，也避免了多零件拼接带来的累计公差。

　　两端的圆形耳片做了等厚设计，中心的同轴通孔用于穿装铰接销轴，孔边预留了足够的实体壁厚，能够承受销轴传递的径向挤压载荷，耳片的外轮廓做了整圆过渡，没有尖锐的应力集中棱角，在受拉载荷时，载荷可以从孔壁均匀扩散到整个耳片截面，不会在轮廓突变处出现应力峰值。中间的扭转段是整个零件的设计核心，它将两端原本平行的耳片平面扭转至存在固定夹角的空间位置，扭转段的截面保持均匀的壁厚，过渡曲面顺滑连续，没有截面突变，这种设计一方面保证了零件自身的结构刚度，在承受额定拉压载荷时不会出现非预期的扭转变形，另一方面顺滑的曲面也让钣金成型或机加工过程中的应力分布更均匀，若采用钣金下料后扭压成型的工艺制作，均匀的截面可以避免扭转过程中出现局部起皱、

　　壁厚过度减薄的问题。在安装边界层面，两端耳片的外圆直径决定了零件安装时所需的平面避让空间，穿装销轴后，耳片的外侧需要预留至少等于销轴头部厚度的操作空间，用于放置平垫、开口销等销轴防松零件；中间扭转段的空间投影轮廓需要在设计阶段提前校核，要保证零件在全行程摆动过程中，不会和周边的机架、管线、相邻运动部件发生干涉，尤其是当两端铰接点存在相对转动时，扭转段的扫掠空间需要完整纳入设备的运动干涉校核范围。从受力特性来看，该类零件的主要失效形式通常出现在孔壁的挤压磨损、耳片与扭转段衔接处的疲劳断裂，因此在结构设计时，衔接位置采用了大圆角过渡，避免了直角转折带来的应力集中，同时耳片的厚度和孔边距按照常规铰接件的等强度原则匹配，

　　让孔壁的挤压承载能力、耳片的拉伸承载能力、扭转段的抗弯抗扭承载能力基本保持在同一水平，不会出现某一截面强度过剩、另一截面强度不足的问题。在三维建模过程中，需要重点保证两端安装孔的轴线空间角度准确，扭转过渡面的曲率连续，建模时可以先绘制两端耳片的草图，确定两个耳片的空间夹角与中心距，再通过放样或者扭转特征生成中间连接段，最后对所有锐边进行倒钝处理，还原真实零件的工艺细节。这类零件不需要额外的加工复杂曲面，无论是采用数控铣削直接加工成型，还是采用钣金切割后扭转成型，都能较低成本实现批量生产，同时自身的一体化结构相比焊接拼接的同功能构件，没有焊缝带来的强度薄弱点，长期承受交变载荷时的可靠性更优，在各类需要空间角度补偿的铰接连接场景中都能适用。
