标准六角内螺纹紧固件精密结构设计

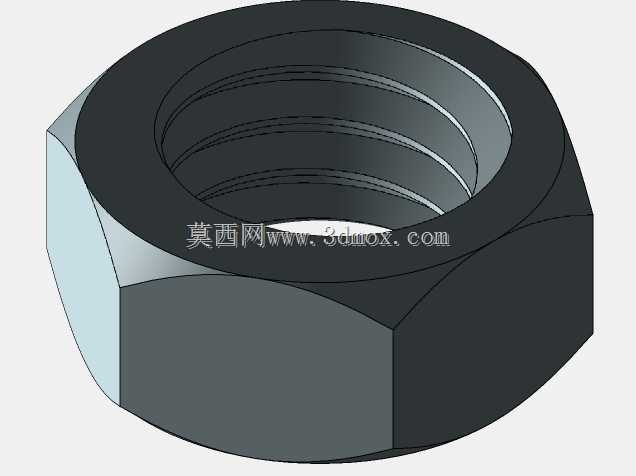

　　在各类机械装配场景中，六角螺母是应用最广泛的内螺纹紧固件之一，其核心作用是与对应规格的外螺纹螺栓、螺柱配合，通过螺纹副的旋合产生轴向预紧力，实现两个或多个被连接件的刚性紧固连接，广泛覆盖从普通民用设备、通用机械到重型工程机械、轨道交通装备的各类装配环节。这款六角螺母的三维结构完全遵循公制普通螺纹的设计规范，整体外形为正六棱柱结构，中心加工连续的内螺纹通孔，六方外形的设计核心是为标准开口扳手、套筒扳手、梅花扳手提供可靠的夹持受力面，六个平面两两平行，相邻平面夹角为120度，在装配空间允许的前提下，扳手每旋转60度即可找到下一个夹持位，即使在操作空间受限的工况下，也能顺利完成旋紧或拆卸操作，相比四方螺母，其扳手夹持的空间适应性更强，

　　相同对边尺寸下可承受的拧紧扭矩也更高。从结构设计的细节来看，螺母的厚度、对边尺寸、螺纹公称直径三者形成匹配的力学承载关系，足够的啮合螺纹圈数可以保证螺纹副在额定预紧力下不会发生滑牙、螺纹脱扣失效，六方棱边处均做了微小的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能在与螺栓旋合时起到导向作用，降低螺纹对中难度，同时在螺母与被连接件接触的两个端面，设计有极小的平面度公差要求，保证拧紧后螺母端面与被连接件表面充分贴合，预紧力可以均匀分布在接触面上，不会出现偏载导致的局部应力集中。内螺纹的建模严格遵循普通螺纹的牙型参数，牙型角为60度，包含完整的牙顶、牙底圆弧过渡结构，并非简单的光孔贴图示意，

　　这种建模方式可以在虚拟装配中真实模拟螺纹旋合的干涉情况，验证螺栓与螺母的配合长度是否满足设计要求，也能用于后续的有限元受力分析，模拟不同预紧扭矩下螺纹牙的应力分布，排查最易发生失效的螺纹圈位置。在实际设备选型应用中，这类标准六角螺母会根据使用场景的不同匹配不同的性能等级与表面处理方式，普通工况下常用的4级、8级螺母可以满足大部分静载连接需求，在有振动、冲击载荷的设备上，会搭配防松垫圈、螺纹锁固胶使用，或选用带锁紧结构的衍生型号，在有防腐要求的户外、化工场景中，则会选用镀锌、达克罗处理或不锈钢材质的同规格螺母。从安装边界维度考量，这款螺母的对边尺寸直接决定了装配时所需的扳手空间，在进行整机结构布局时，

　　设计人员需要预留出足够的扳手操作空间，避免螺母周围的凸起结构干涉扳手的正常转动，螺母的厚度则决定了螺纹啮合的有效长度，当被连接件为铝合金、塑料等低强度材料时，往往需要选用更厚的螺母来增加啮合圈数，降低内螺纹的接触应力，避免低强度材料的螺纹被直接拔脱。在三维建模过程中，这类标准件的参数化设计可以大幅提升装配设计效率，通过修改螺纹公称直径、螺距、对边尺寸、厚度等关键参数，即可快速生成不同规格的同系列螺母模型，无需重复绘制，在装配体中调用时，可以通过同轴心、端面重合的配合关系快速完成与螺栓、被连接件的装配定位，同时可以在工程图中直接生成符合国标的标注信息，直接用于指导生产加工。
